180型翅片式铜管路热交换散热结构

　　在商用制冷、小型暖通、工业温控回路的设计选型环节，这类翅片式热交换结构是风冷换热场景下的核心功能部件，区别于管壳式、板式换热器的液液换热逻辑，该结构主打空气与管路内介质的高效热量传递，常被嵌入小型冷凝机组、机柜散热回路、实验设备温控单元中作为末端换热组件使用。从结构设计逻辑来看，该换热结构采用平行排布的紫铜管路作为介质流道，紫铜材质的高导热特性可以快速将管内流动的冷媒、冷却介质的热量传导至管壁，管路外侧密集排布的平直铝制翅片则通过大幅扩展与空气的接触面积，强化空气侧的换热效率——这一设计思路是风冷换热器的经典优化方向，毕竟空气侧的换热热阻远高于金属管壁与管内介质侧，通过翅片拓展换热面积是平衡换热效率、结构体积、制造成本的最优解之一。

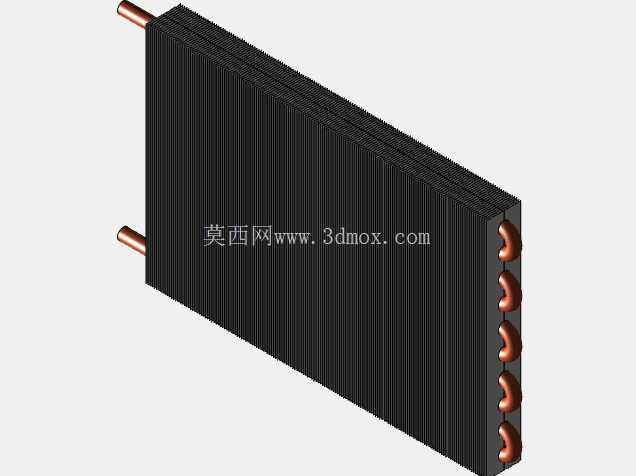

　　观察该结构的管路布局，进出液接口从结构同侧伸出，弯折的管路在翅片组内形成多回程流道，既保证管内介质有足够的流动长度完成热量交换，又能将外接管路的连接点集中在单侧，降低设备内部的管路排布难度，减少安装时的管路弯折作业量；翅片组采用等间距密排设计，翅片冲孔与铜管外壁采用过盈胀接工艺贴合，不存在接触间隙带来的附加热阻，能保证管壁热量快速传导至每一片翅片表面。从安装边界来看，该180型号的换热结构整体为规整长方体构型，翅片组的端面平整，进出液铜管的伸出长度预留了足够的管路焊接、快接接头安装空间，安装时只需预留对应尺寸的通风风道空间，保证翅片表面有稳定的空气流通即可，不需要额外设计复杂的固定基座，可通过侧边的安装耳片直接固定在设备风道的框架上，适配各类紧凑型风冷设备的内部安装空间。

　　在实际工况应用中，这类结构既可以作为冷凝器使用——管内通入高温高压冷媒，通过轴流风机带动空气流经翅片间隙，带走冷媒的热量使其冷凝为液态；也可以作为蒸发器使用，管内通入低温低压冷媒，吸收流经翅片的空气热量，实现出风降温的效果，部分工业设备的油冷回路中也会采用同结构的换热器，将高温液压油的热量通过翅片散发到空气中，避免液压系统油温过高影响密封件寿命与传动精度。设计这类换热结构时，需要平衡翅片间距、管路直径、回程数量三个核心参数：翅片间距过小会提升换热效率，但会大幅增加空气流通阻力，对风机的风压要求更高，同时在多尘工况下容易积灰堵塞，降低长期使用的换热效率；翅片间距过大则会压缩有效换热面积，要达到同等换热量就需要增大整体结构体积，不符合紧凑型设备的设计需求。

　　该结构的翅片间距选取了适配常规通风工况的中间值，既保证了足够的换热面积，又不会让风道阻力过高，适配常规低压轴流风机的风压参数，不需要选用高风压的离心风机就能满足通风需求，能有效降低配套设备的风机成本与运行噪音。管路直径的选取则匹配常规小型制冷、温控回路的介质流量，不会因为管径过小造成过大的介质流动阻力，增加循环泵或压缩机的负载，也不会因为管径过大导致管内介质流速过低，降低管内的换热系数。多回程的管路设计让介质在管内保持合理的流动流速，保证介质在流动过程中形成足够的湍流，提升管壁与介质之间的换热效率，避免层流状态下换热效率大幅下降的问题。从结构可靠性角度来看，紫铜管路的弯折处采用圆弧过渡设计，避免弯折处出现管径缩瘪、管壁开裂的问题，翅片边缘做了钝化处理，不会在安装、维护过程中划伤操作人员，整体结构没有多余的冗余部件，所有结构都服务于换热效率提升与安装便利性优化，是经过多轮工况验证的成熟风冷换热构型，在各类中小型换热场景中都有极高的应用普及率。
