KF25接口高真空电磁角阀结构设计

在真空获得与真空工艺系统的管路布局中，角式截止类阀门的选型直接影响管路流阻、安装空间利用率以及系统真空保持能力，这款适配KF25快装接口的电磁角阀，就是针对中高真空工况下的气路通断控制需求开发的结构件。从实际应用场景来看，这类阀门常被布置在真空腔体与真空泵组之间的连接管路上，也会用于多支路真空系统的分支气路切换，比如实验室真空干燥设备、半导体封装前的真空预处理工位、小型真空镀膜机的气路控制单元，都能见到同结构阀门的身影，相比直通式真空阀，角式结构能让管路转向90度排布，大幅压缩设备内部的管路安装空间，尤其适合内部布局紧凑的台式真空设备。

从功能特性上看，这款电磁角阀依靠电磁线圈得电产生的电磁力驱动内部阀芯动作，失电状态下依靠内置弹簧复位实现密封，不需要额外接入气动气源，接线即可完成控制，对于没有集中气源配套的小型真空设备来说，能省去气源处理元件、气管排布的额外成本，控制逻辑也更简单，直接接入设备的PLC开关量输出点就能完成远程通断操作。密封结构上，阀座与阀芯接触位置采用耐真空橡胶圈密封，能够适配10^-3Pa量级的中高真空工况，不会出现常规橡胶密封在负压下的渗漏问题，侧出的接口与底部垂直接口均采用标准KF25快装结构，配套对应的KF25卡箍与中心支架就能完成管路连接，不需要加工螺纹或者焊接法兰，现场安装和后期维护拆卸都很便捷。

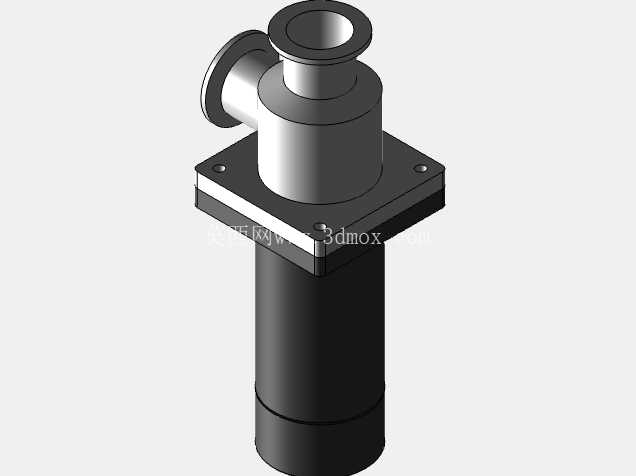

从设计思路层面拆解这款模型的结构，整体采用上部电磁驱动舱、中部安装法兰、下部垂直接口、侧部水平接口的布局逻辑，上部的圆柱形电磁驱动舱完全包裹线圈与动铁芯结构，外壳采用硬质金属材质做电磁屏蔽，避免线圈工作时的磁场干扰周边设备上的传感元件，同时外壳做了密封处理，防止车间内的粉尘、水汽进入线圈间隙造成绝缘失效。中部的方形安装法兰是整个阀门的承载基准，法兰四个角预留了安装通孔，可以通过螺栓直接固定在设备的安装面板或者支架上，安装时法兰面与安装面之间可以加装薄橡胶垫减震，避免阀门动作时的振动传递到设备腔体上影响工艺精度。阀芯的运动行程做了限位设计，全开状态下阀芯完全抬离阀座流道，不会对管路气流造成额外遮挡，流道内部做了圆弧过渡处理，尽可能降低气路流阻，减少真空系统的抽气时间；全关状态下阀芯垂直压合在阀座密封面上，压力均匀分布在整个密封胶圈上，不会出现偏磨导致的密封失效问题。

关于安装边界与尺寸配合，这款阀门的底部垂直接口与侧部水平接口的中心距经过标准化匹配，完全适配KF25接口的标准安装尺寸，不需要额外做管路变径或者转接。上部电磁驱动舱的外径控制在合理范围，安装时不需要在周边预留过大的操作空间，接线端子布置在驱动舱侧面，接线时不需要拆除阀门主体就能完成线路接驳。需要注意的是，安装时要保证阀体垂直方向的受力均匀，固定法兰的螺栓要采用对角锁紧的方式拧紧，避免法兰受力不均导致阀体变形，进而影响阀芯的同轴度造成密封不严；管路连接时KF卡箍的锁紧力度要适中，力度过大容易压裂密封胶圈，力度过小则会出现真空泄漏，安装完成后可以做保压测试验证密封性能。另外这款阀门的介质流向是固定的，安装时要注意阀体上标注的气流方向，反向安装会在负压作用下影响阀芯的正常复位，长期反向使用还会加速密封胶圈的磨损，缩短阀门的使用寿命。

从结构建模的细节来看，模型还原了阀门所有的装配关系，包括电磁舱与阀体的连接止口、法兰安装孔的位置精度、接口处的KF密封槽尺寸、阀芯与阀座的配合间隙，做设备整体装配时，可以直接将这个模型导入装配体，匹配对应的KF25管路模型，就能完成整个真空气路的布局干涉检查，提前验证安装空间是否足够，避免后期加工装配时出现零件干涉、操作空间不足的问题。对于做真空设备开发的结构工程师来说，这类标准化阀门的精准模型能大幅减少外购件建模的工作量，把更多精力放在设备核心工艺结构的优化上，同时也能在设计阶段就核对好所有管路接口的匹配性，减少生产阶段的设计变更。
