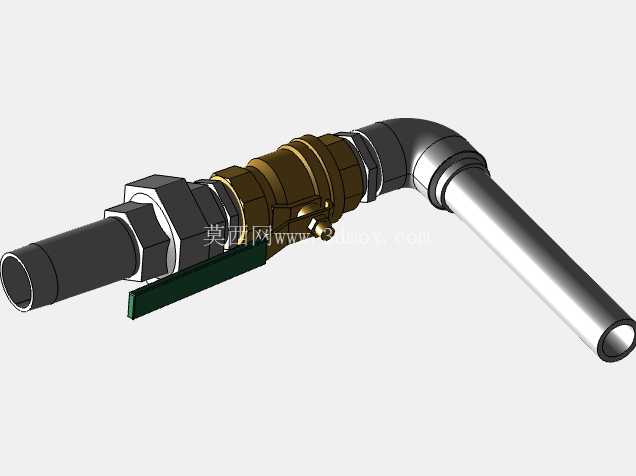

带弯头接管的黄铜手柄式球阀结构

这款带90度弯头接管的手动球阀，主要面向民用给排水、小型工业流体输送、暖通管路改造等场景的管路通断控制需求，区别于常规直通式球阀的直连安装形式，弯头集成的结构可以直接适配管路直角转向的布设需求，减少管路中单独加装弯头带来的密封点位，降低现场安装的泄漏风险。从实际使用场景来看，这类结构的球阀常被用在空间局促的设备接驳点位，比如小型换热机组的进出水口、家用燃气壁挂炉的管路接驳、车间压缩空气支路的终端控制，在这些场景里管路往往需要在阀件位置直接转向，常规直通球阀加外丝弯头的组合会占用更多轴向安装空间，而集成弯头的结构可以将阀件的安装边界压缩近三分之一，适配紧凑布设的管路系统。

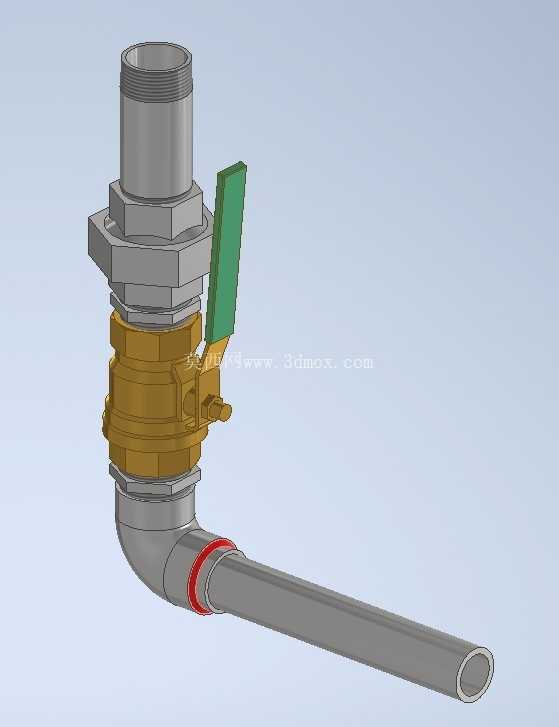

从功能特性来看，阀体采用黄铜锻压成型的结构，相比铸铜阀体材质致密度更高，承压能力可以满足1.6MPa级别的常规流体输送需求，阀杆位置采用多重O型圈密封，配合手柄的90度旋转限位，操作时只需将绿色包覆的手柄扳动至与管路平行或垂直位置，即可实现管路的全开或全关，没有中间调节档位，属于典型的两位式通断控制阀件。上端的外丝接口采用标准管螺纹设计，可以直接对接内丝活接或者硬管接头，下端弯头位置的接管采用卡套式密封结构，配合红色的密封卡圈，不需要额外套丝就可以实现与金属硬管的可靠连接，安装时只需将管子插入接口后拧紧锁紧螺母，即可完成密封固定，大幅降低现场安装的加工要求。

在设计思路上，这款结构优先考虑了现场安装的便利性与密封可靠性，首先将弯头与阀下接口做了集成化设计，避免了额外接头带来的公差累积，两个连接端分别采用外螺纹与卡套式结构，覆盖了常见的两种管路连接形式，不需要额外配置转接头即可完成安装。手柄部分采用钢板冲压后外包绝缘防滑材质，既保证了操作时的结构强度，又避免了金属手柄在低温介质输送时出现凝露冻手的问题，手柄与阀杆的连接采用扁方定位加锁紧螺钉的固定形式，长期使用出现松动时可以直接拧紧螺钉修复，不需要整体更换阀件。

从安装边界尺寸来看，上端外丝接口的轴线与下端弯头接管的轴线呈90度垂直布局，阀主体的六角结构可以适配常规活动扳手的夹持尺寸，安装时不需要特殊工装，用普通管钳或者活动扳手即可完成拧紧操作。全开状态下介质的流通通径与接管内径保持一致，不会出现通径缩口导致的流阻增大问题，介质流经阀腔时的压力损失控制在5%以内，适合对管路压损有一定要求的循环水系统。阀座采用密封性能优异的聚四氟乙烯材质，长期使用无明显磨损的情况下可以实现零泄漏，适配水、压缩空气、无腐蚀性轻质油等多种常见流体介质，适用介质温度范围覆盖-10℃到120℃，可以满足绝大多数民用与常规工业场景的使用需求。在结构建模过程中，所有配合面的公差都按照管路阀件的通用公差标准设定，螺纹部分采用标准管螺纹的参数建模，卡套位置的密封槽尺寸完全匹配常规卡圈的压缩量要求，确保模型导入工程软件后可以直接用于管路布设的干涉检查，也可以作为阀件选型的三维参考依据，帮助设计人员在管路布局阶段提前确认安装空间，避免现场安装时出现与周边设备、结构件的干涉问题。
