法兰连接式三通球阀阀体结构设计

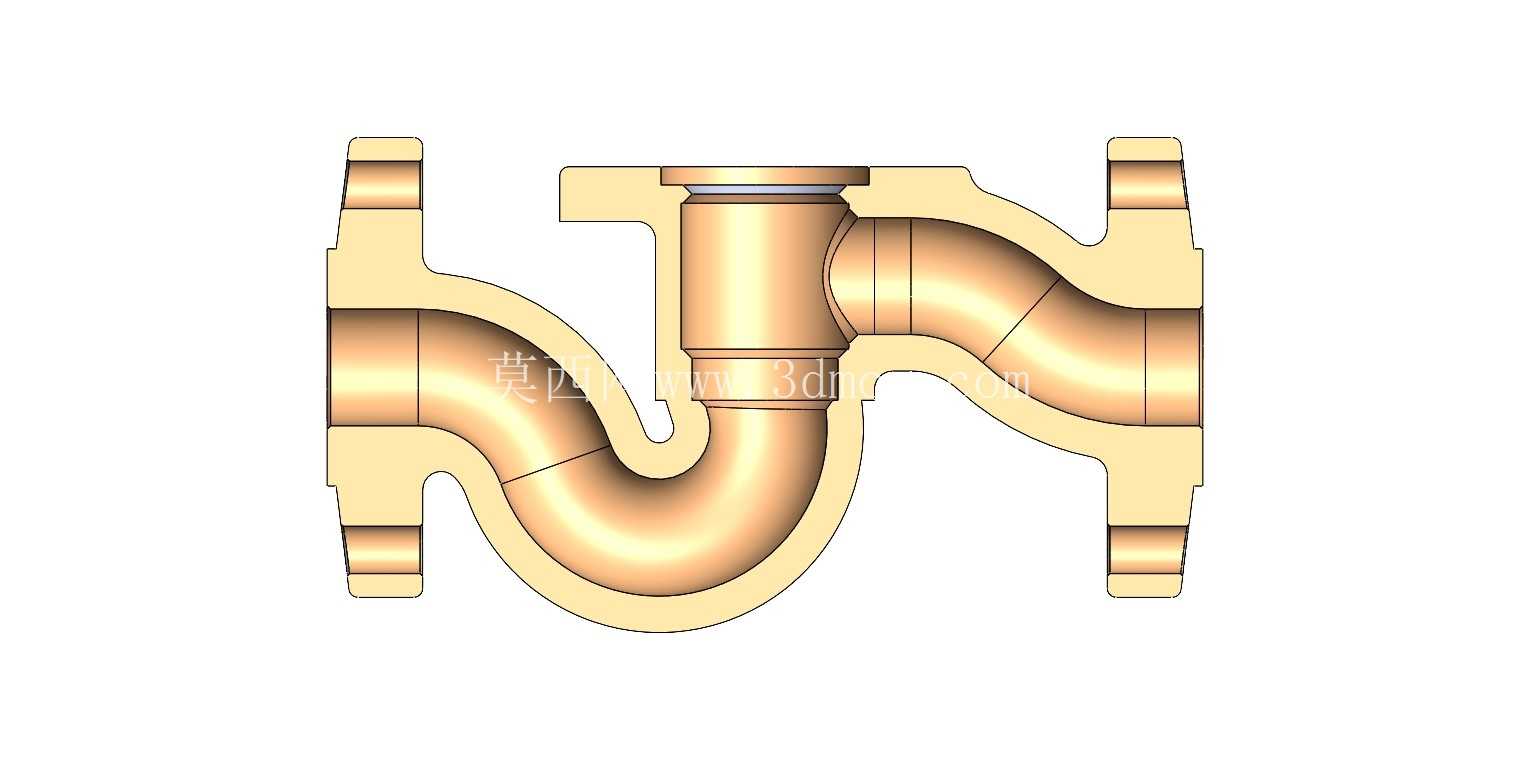

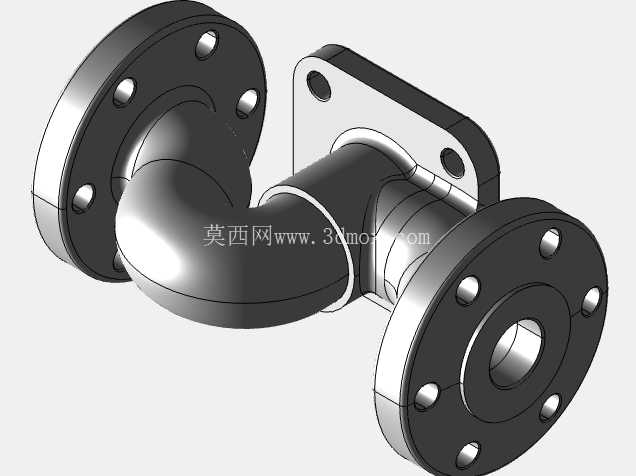

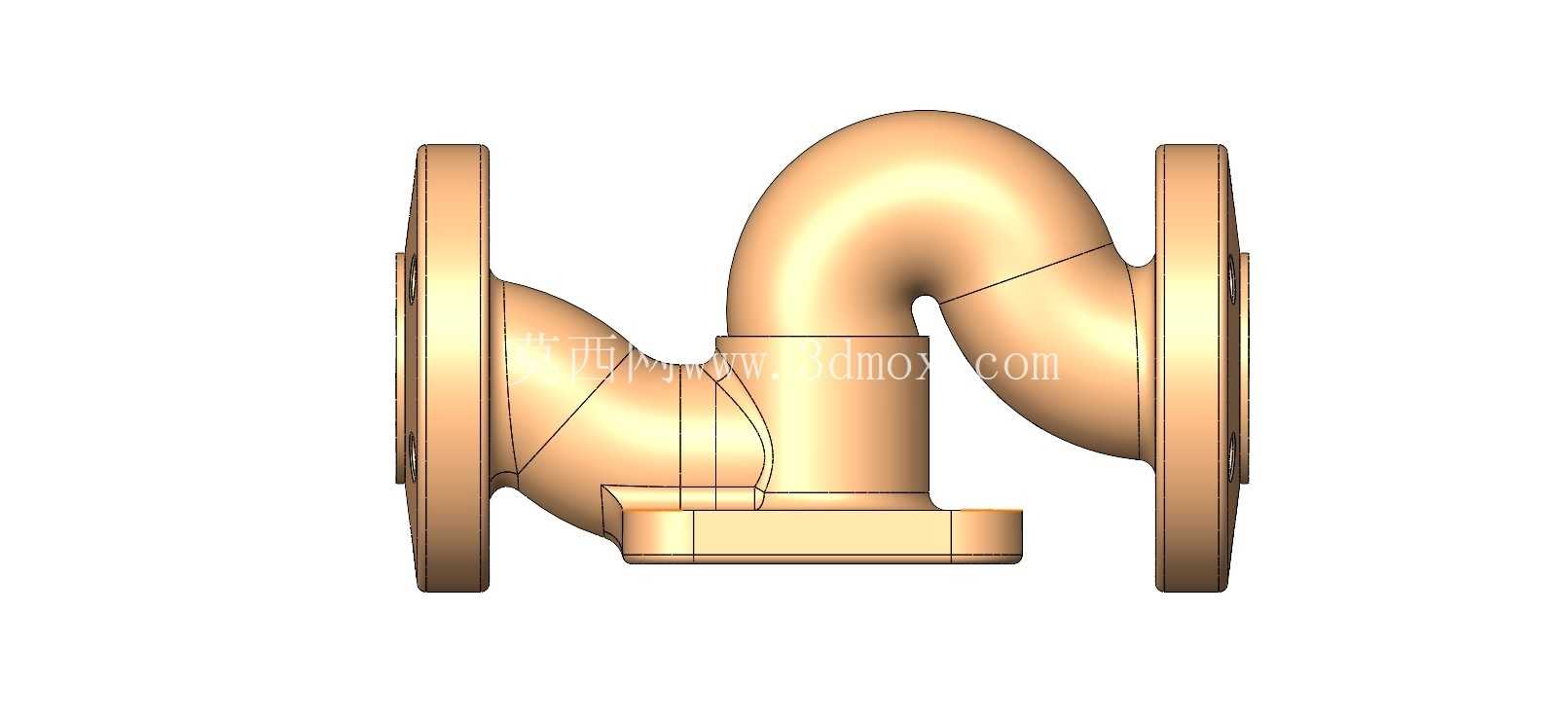

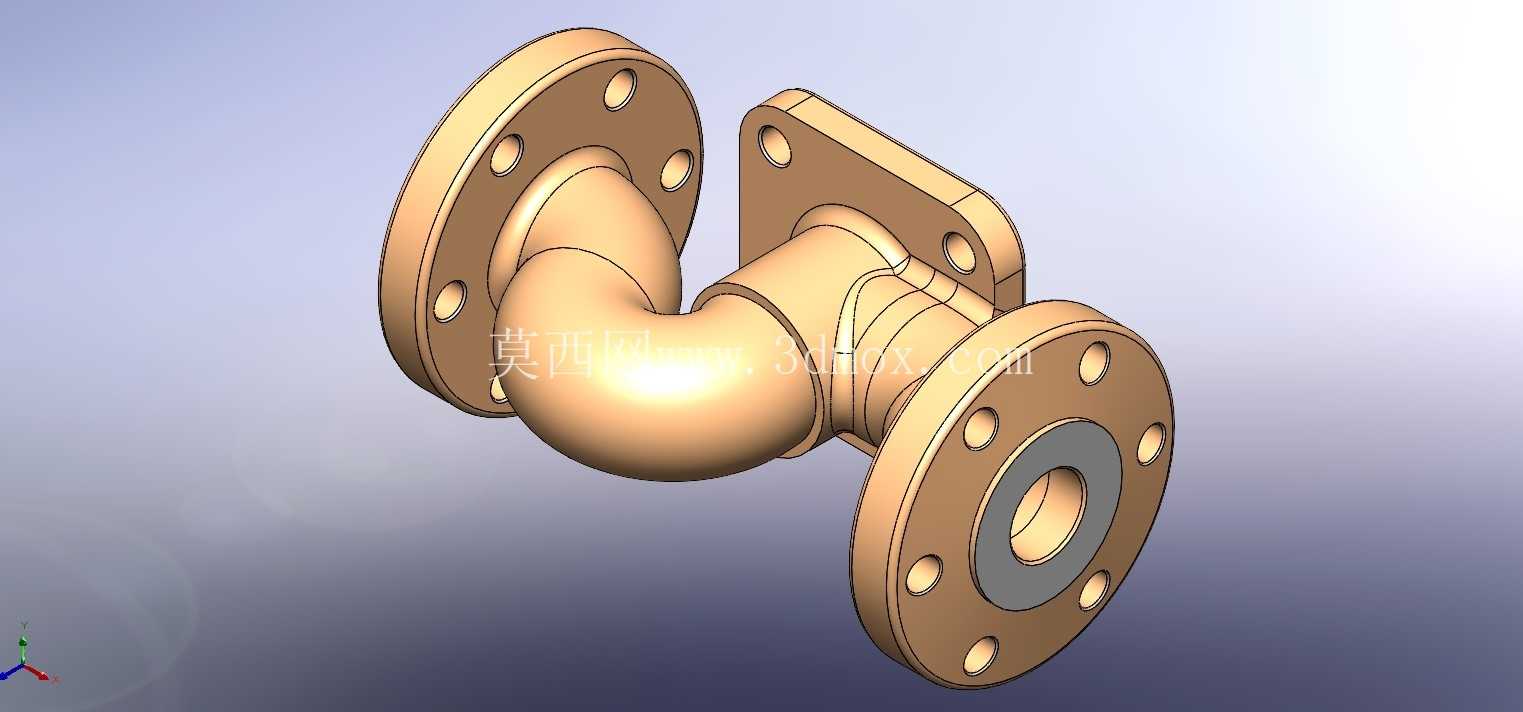

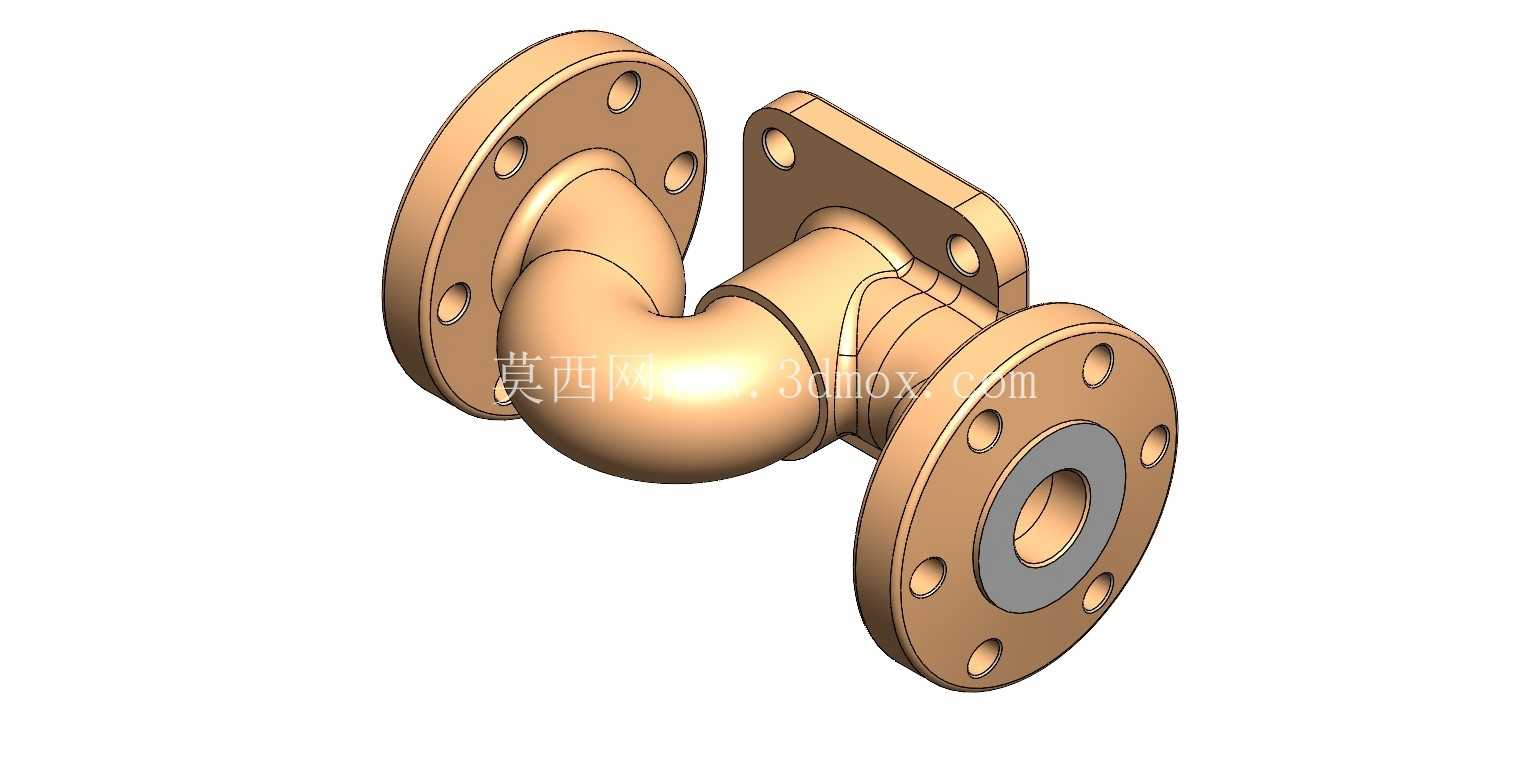

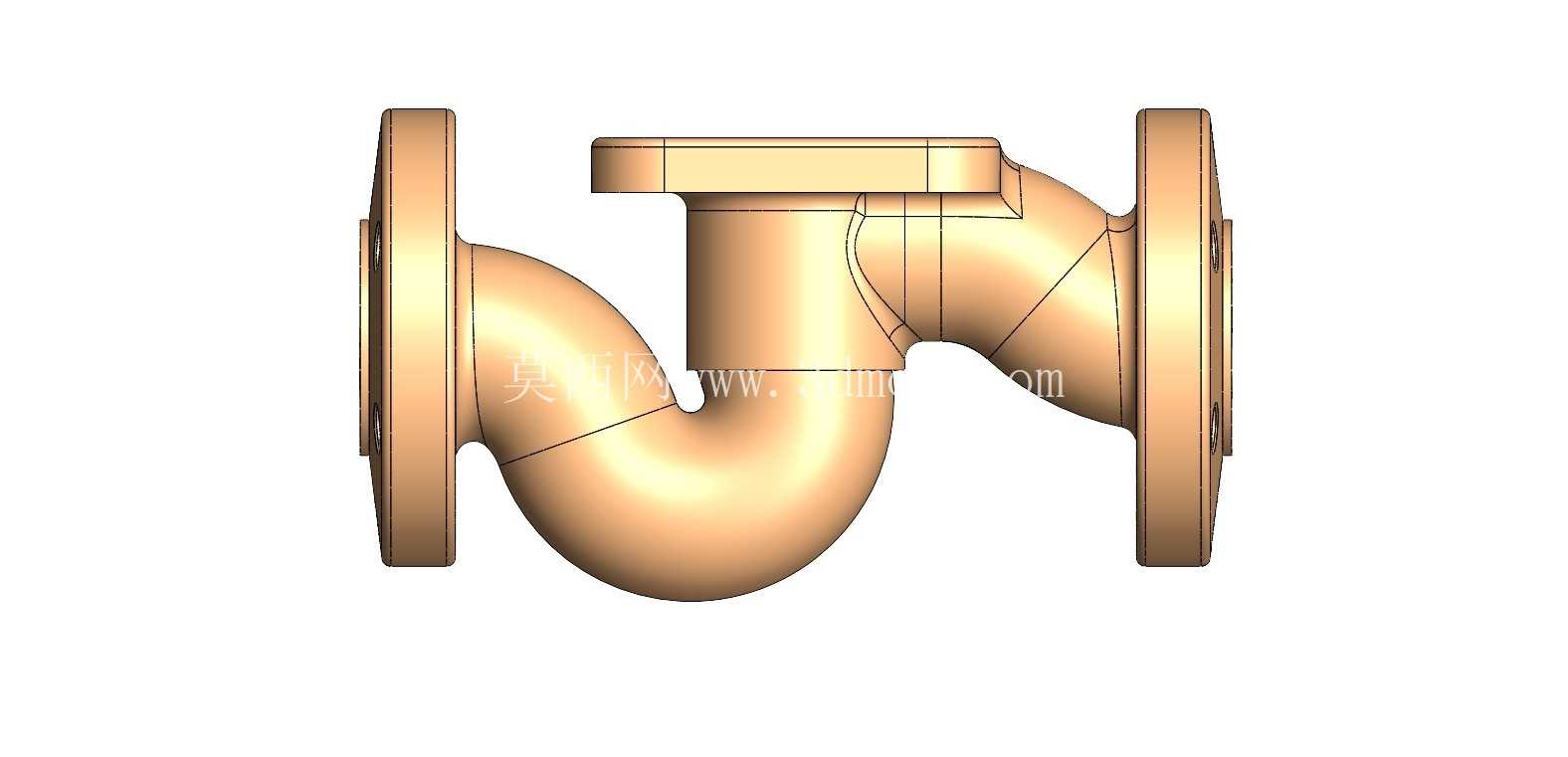

　　从结构设计逻辑来看，这款阀体采用弯角式三通流道布局，两个水平同轴的法兰接口作为主通路连接端，顶部方形法兰凸台作为阀杆装配与阀盖连接的基准面，流道内壁做圆弧过渡处理，避免直角拐角造成的介质流阻激增，同时减少介质内固体杂质在拐角处的沉积卡滞问题。两侧连接法兰采用标准凸面法兰结构，法兰端面的密封水线、螺栓孔位置度严格匹配对应压力等级的管路法兰标准，安装时无需额外加工适配，可直接与同规格的管路法兰通过螺栓组紧固，配合密封垫片完成端面密封，法兰背面与阀体主体的衔接处做圆弧过渡加强，避免应力集中造成的法兰根部开裂，适配PN16压力等级下的常规流体输送工况。在工业流体输送管网的截断、换向控制场景中，球阀阀体作为核心承压壳体，其结构合理性直接决定整条管线的运行可靠性与维护便捷性。这款三通式法兰连接球阀阀体，主要面向中低压工况下的流体换向、分流与合流作业需求，常见应用在化工介质输送管线、市政给排水支管切换、暖通空调水系统环路调控、小型液压站油路分配等场景，能够在不额外增设支路阀门的前提下，完成单路输入双路输出、双路输入单路输出的流道切换，减少管线接头数量，降低介质泄漏风险点。

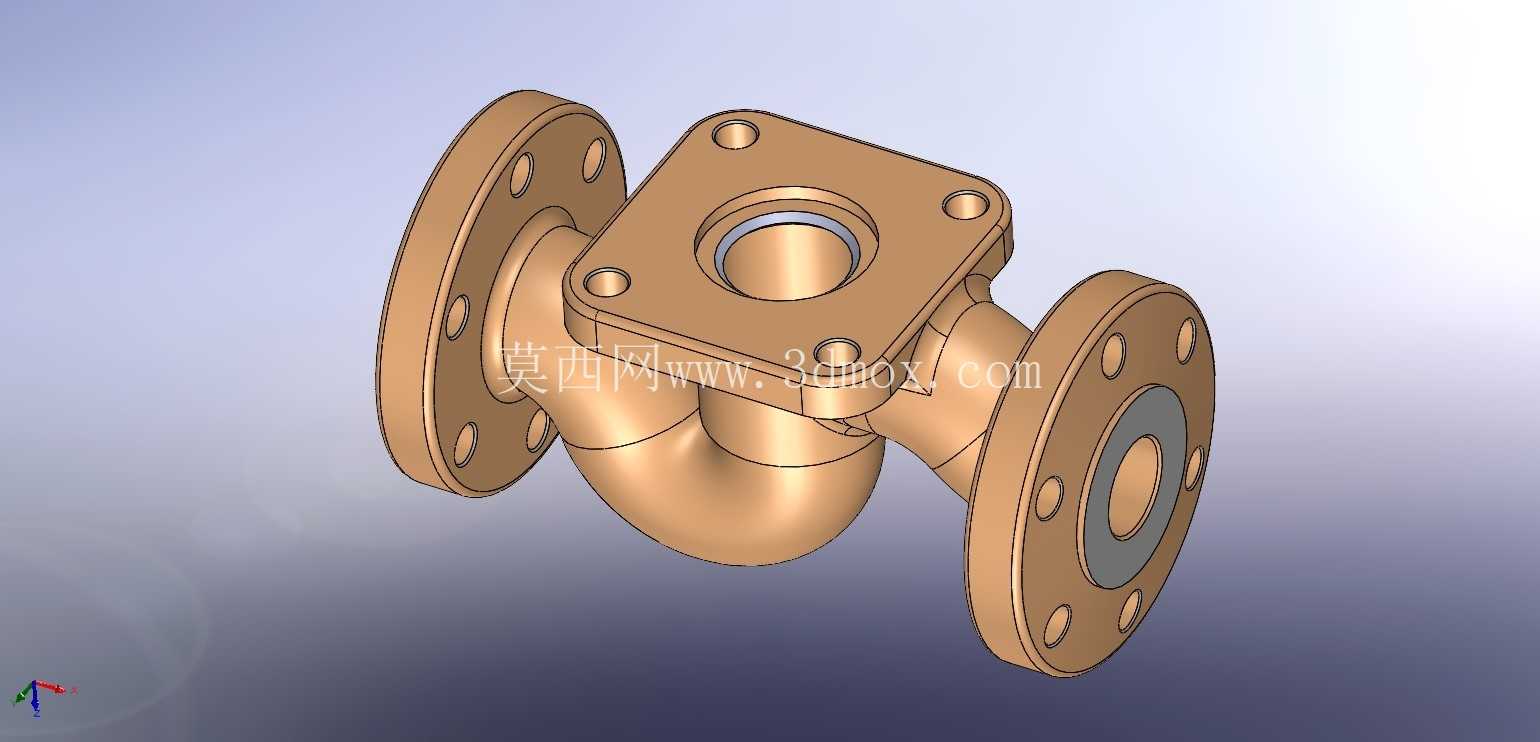

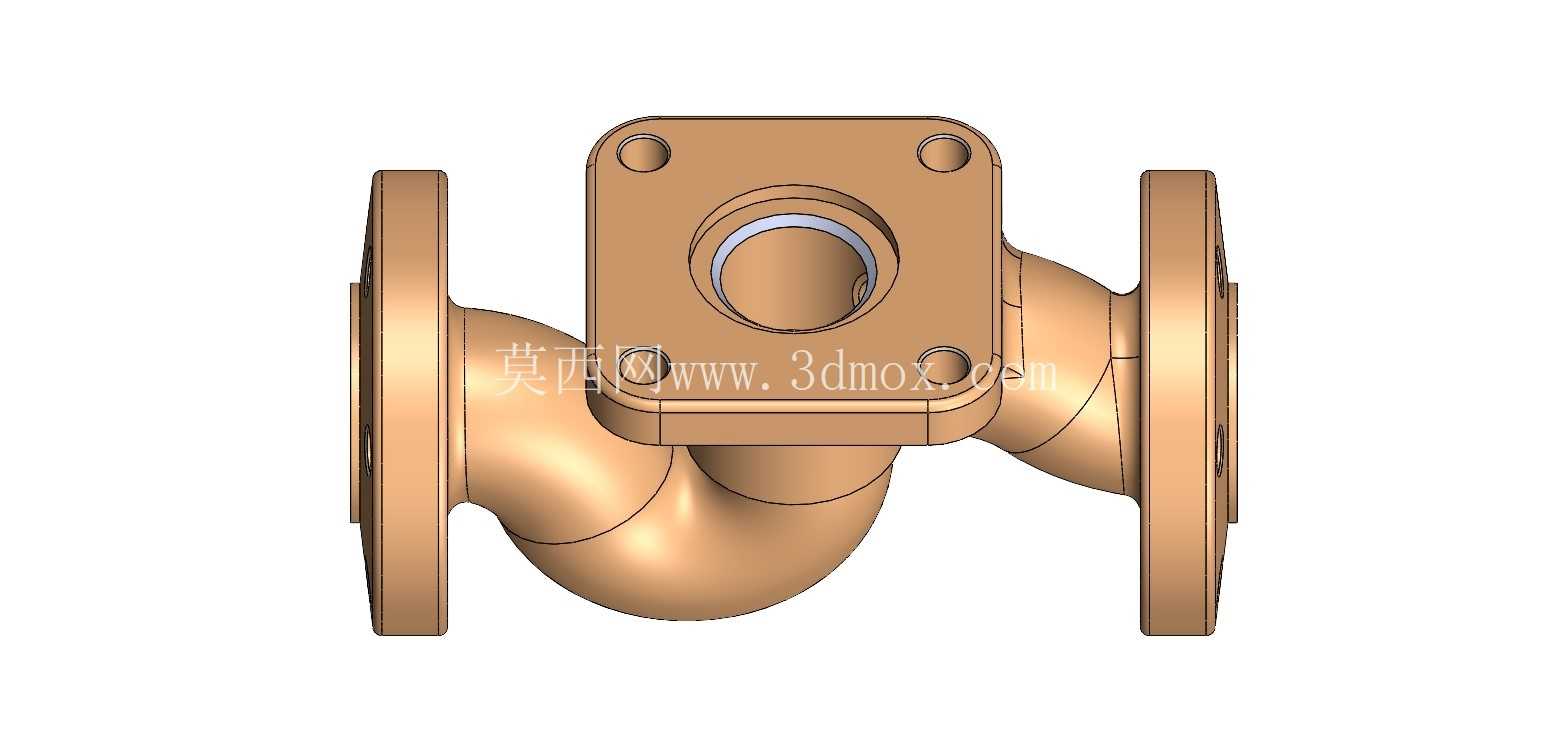

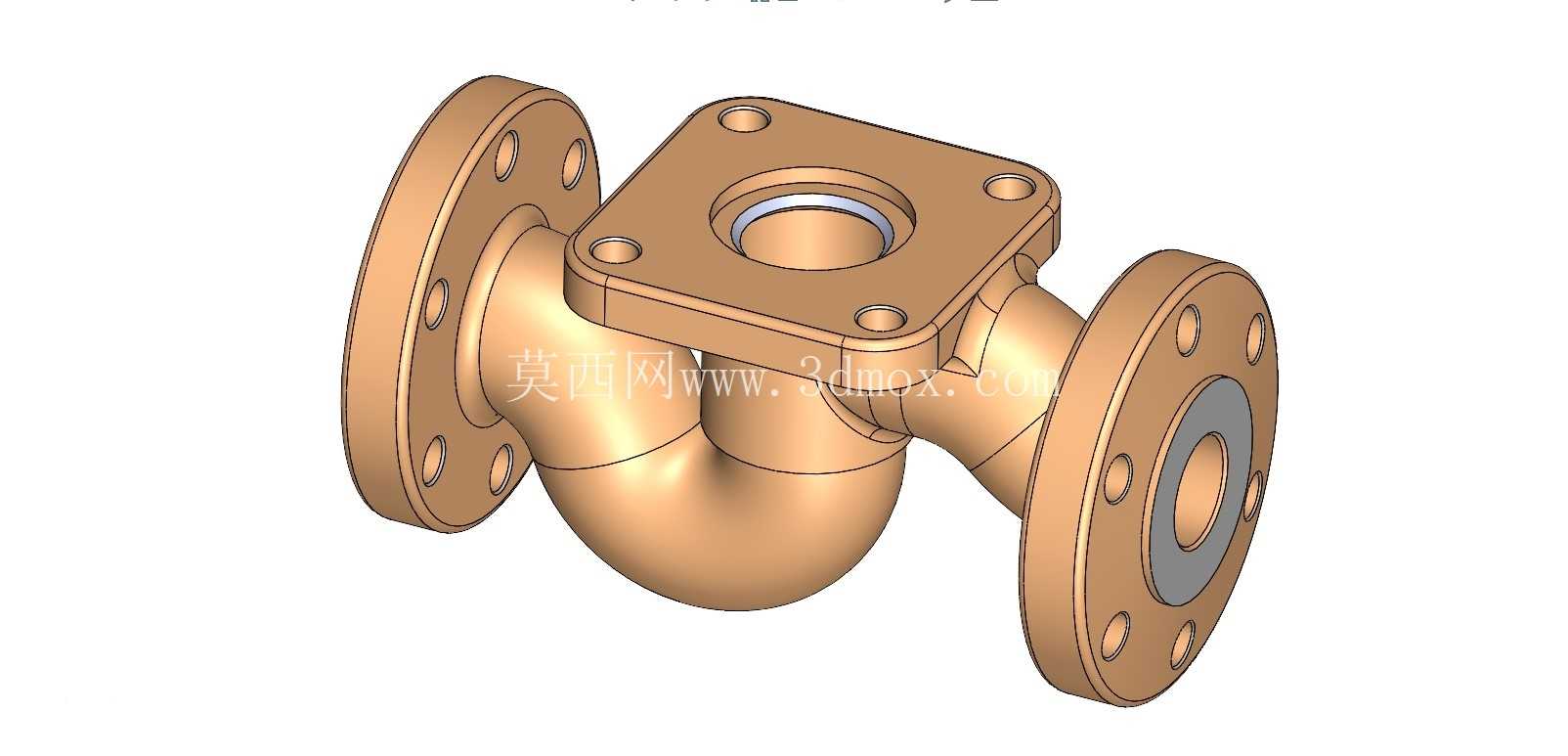

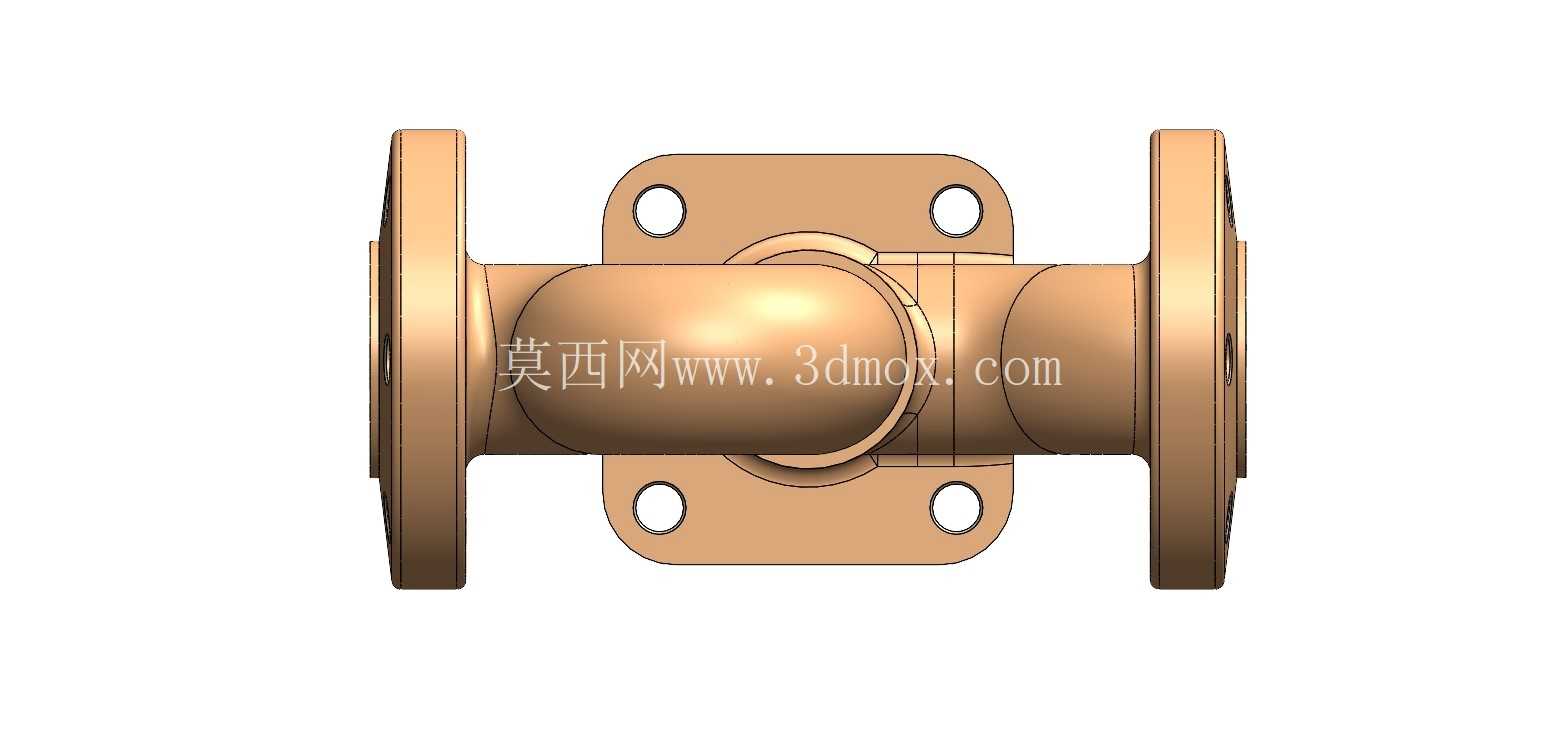

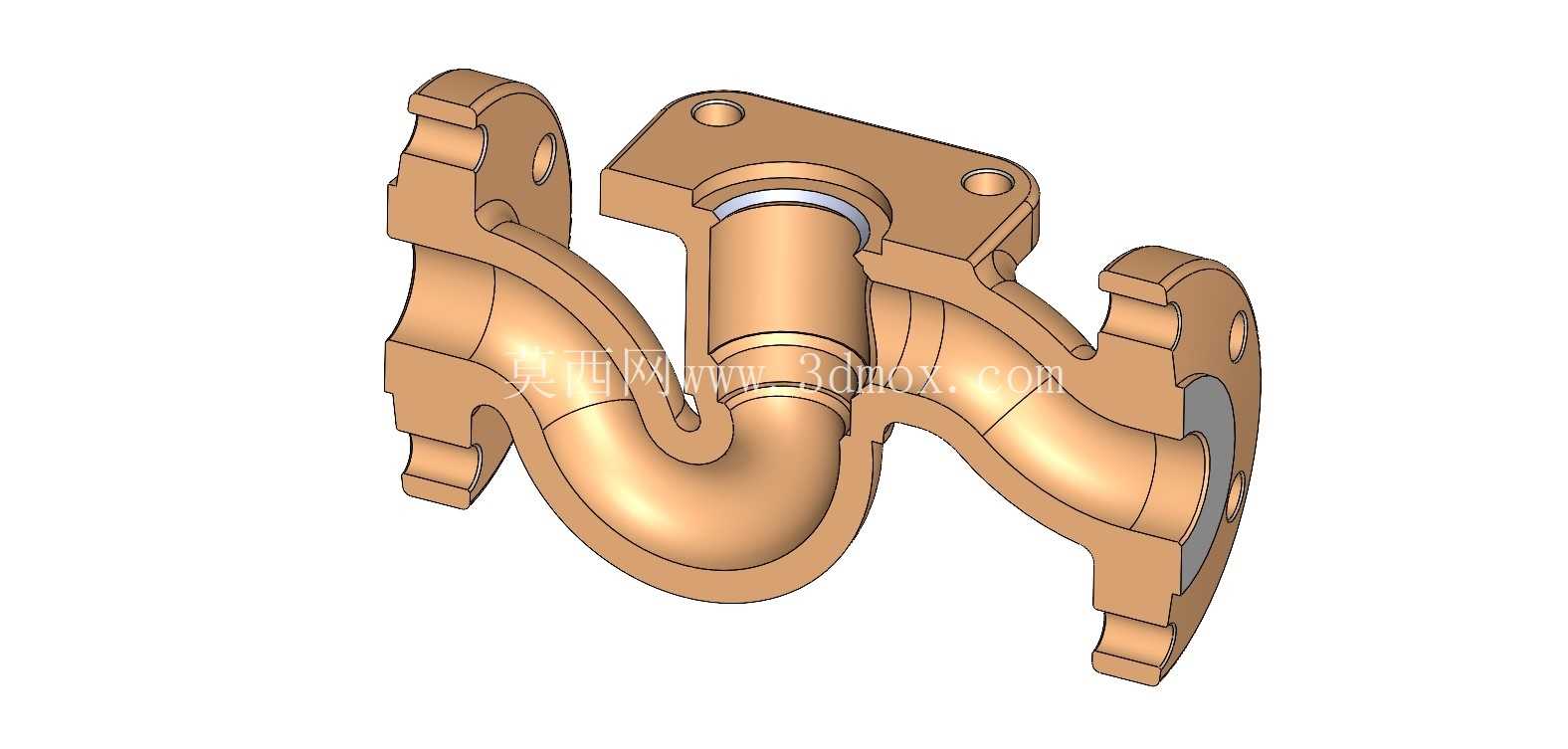

　　顶部的方形法兰凸台设置四个均布的螺栓沉孔，用于固定阀盖与阀杆密封组件，凸台中心的通孔为阀杆插入通道，孔壁预留密封件安装槽位，可适配填料密封、O型圈密封等多种密封结构，满足不同温度、不同介质特性下的密封需求；凸台与阀体主体的衔接位置做加厚处理，抵消阀杆操作时传递的扭矩载荷，避免长期操作造成的凸台变形。阀体整体采用等强度壁厚设计，流道转弯处、法兰衔接处等应力集中区域适当增加壁厚，非承压区域做合理的壁厚减薄，在保证壳体承压强度满足工况要求的前提下，尽可能降低阀体整体重量，减少铸造过程中的材料消耗与铸件内部缩松缺陷概率。从安装边界来看，两侧法兰端面的间距、法兰螺栓孔的中心圆直径、顶部方形凸台的安装孔位尺寸均遵循常规三通球阀的安装尺寸规范，可直接替换同通径的老旧三通球阀阀体，无需调整现有管线的支撑位置与连接尺寸；阀体底部的弯弧流道外壁预留足够的安装操作空间，紧固法兰螺栓时扳手不会与阀体本体发生干涉，顶部阀盖安装位置的上方预留足够的阀杆操作与执行器安装空间，既可以适配手动手柄操作，也可以加装气动、电动执行器实现远程自动控制。

　　在实际使用过程中，这种活接式结构的阀体（注：此处指阀盖与阀体的螺栓活接结构）在管线带压安装完成后，如果出现阀座磨损、阀杆密封泄漏等故障，无需将整个阀体从管线上拆卸下来，只需要松开顶部方形凸台的连接螺栓，即可取出阀盖、阀芯与阀杆组件进行检修更换，大幅降低管线维护的工作量与停机时间，尤其适合管线排布密集、拆卸空间有限的车间内部管网、船舶管系等场景。流道内壁的粗糙度控制在合理范围内，减少对输送介质的阻力，对于洁净度要求较高的工况，还可以在内壁做抛光处理，满足食品、医药类流体的输送要求；阀体外部的非加工面保留铸造后的喷砂处理表面，涂覆防锈漆即可适应常规室内外安装环境，加工面做防锈油封处理，避免存储运输过程中的锈蚀问题。

　　设计过程中需要重点校核三个位置的结构强度：一是两侧法兰与阀体衔接的弯角位置，需要承受管线内压与法兰螺栓紧固的双重载荷，是最容易出现应力开裂的位置；二是顶部方形凸台的根部，需要承受阀杆操作时的扭矩与阀盖螺栓的紧固拉力；三是流道转弯处的内壁，长期受介质冲刷，需要保证足够的壁厚余量应对冲刷磨损。同时要注意法兰螺栓孔的位置度公差控制，避免安装时出现螺栓无法穿入的问题，顶部凸台的中心通孔与两侧主通路的同轴度、垂直度公差也要严格控制，保证阀芯装配后能够灵活转动，不会出现卡滞、密封不严的问题。
