快开式侧进上出管道磁分离装置

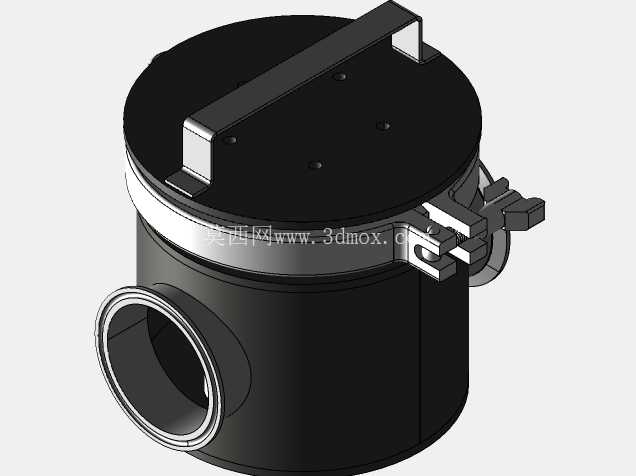

　　在流体输送的工业场景里，铁磁性杂质的混入始终是影响下游设备寿命、介质纯度的核心问题，这款磁分离装置的三维结构，正是针对管道在线除铁需求完成的结构设计，可直接对接循环管路、供料管路完成杂质截留，不需要额外搭建旁路过滤结构。从结构布局来看，整体采用立式圆柱腔体设计，侧向设置同径管道接口，可直接与标准工业管道对接，接口处做了加厚翻边结构，匹配常规法兰或者快装卡箍的安装需求，安装时不需要调整原有管路的走向，只需要在管路截断处预留对应腔体的安装空间即可，腔体顶部采用快开压盖结构，搭配侧边的快卸卡扣锁紧，不需要借助大型拆装工具，日常清理吸附的铁杂质时，只需要扳开卡扣即可掀开上盖，取出内部的磁芯组件完成清理，整个清理过程不需要将整个装置从管路上拆卸下来，大幅降低日常维护的工作量。

　　上盖表面设置的一体式提手结构，兼顾了开盖施力和吊装对位的功能，在设备初次安装对位时，可以通过提手完成腔体的吊装移位，日常开盖清理时，提手的高度刚好符合人工施力的握持尺寸，不需要额外加装辅助工装。腔体内部的磁芯组件沿腔体轴向布置，磁路经过优化设计，磁场覆盖范围完全覆盖侧向接口对应的流体过流断面，当带杂质的流体从侧向接口进入腔体后，流速会因为腔体通径突然扩大而降低，流体中的铁磁性颗粒会在磁场作用下被吸附到磁芯表面，不会随着流体继续从出口流出，避免铁屑进入下游的泵体、阀组或者精密加工工位，造成设备磨损或者产品瑕疵。

　　从安装边界来看，整个装置的径向尺寸仅比对接管道大两个规格，轴向高度根据处理流量的不同匹配对应尺寸，安装时只需要保证腔体垂直固定，快开卡扣的操作侧预留不小于200mm的操作空间即可，不需要额外的支撑结构，装置本身的壳体采用承压设计，可满足常规低压流体输送管路的压力要求，壳体与上盖之间设置密封槽，配套耐油橡胶或者硅胶密封圈，可避免流体输送过程中的跑冒滴漏问题。在设计思路上，这款结构没有采用复杂的电动排渣或者自动刮屑结构，完全依靠纯机械结构实现磁分离功能，没有易损的电子元件，可在潮湿、有轻微腐蚀的工业环境下长期稳定运行，故障率远低于带电动执行机构的除铁设备，适合在机加工切削液循环系统、食品浆料输送管路、化工原料输送管线等场景下使用，针对不同的介质特性，只需要更换对应材质的密封圈和磁芯表面包覆层，即可适配不同温度、不同腐蚀程度的介质处理需求。

　　结构细节上，侧边的快开卡扣采用偏心锁紧结构，锁紧时可以提供足够的压紧力保证密封，解锁时只需要很小的扳动力即可松开卡扣，卡扣与腔体、上盖的连接部位都做了圆角过渡，避免应力集中造成的结构断裂，长期反复拆装也不会出现卡扣变形或者锁紧失效的问题。侧向的管道接口与腔体采用圆弧过渡连接，避免流体进入腔体时出现直角涡流区，减少杂质在腔体角落的堆积，让所有进入腔体的流体都能经过磁芯的有效磁场区域，保证除铁效率。上盖与腔体的配合部位设置定位止口，每次合盖时都能自动对位，不需要反复调整密封圈的位置，降低日常维护后的装配难度，即使是没有经过专业培训的运维人员，也能快速完成合盖锁紧操作，不会出现密封圈压偏造成的泄漏问题。
