带气动执行机构的管道换向绕行装置

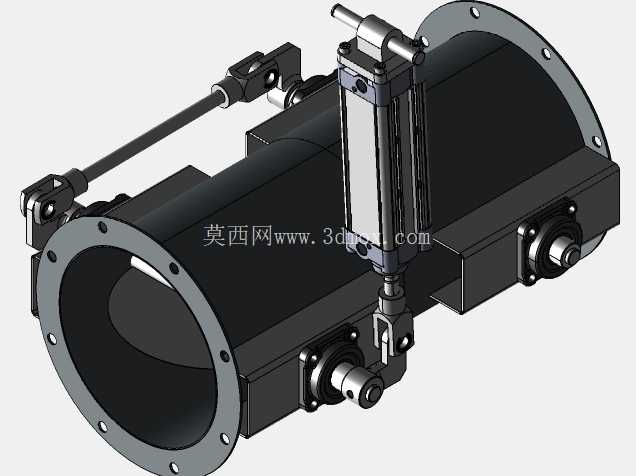

　　该装置主要应用于工业流体输送管路系统中，当主管路需要临时绕行、支路切换或者在线维护旁路搭建时，可直接串接在管路法兰之间完成流道的换向作业，无需对原有主管路进行大规模切割改造，适配化工、粉体输送、环保水处理等多个行业的管路改造场景。从结构设计来看，主体采用圆筒形流道结构，两端配置标准圆形法兰安装面，法兰上的螺栓孔按照通用管路法兰标准排布，可直接与同通径的管路法兰对接，安装时仅需保证法兰端面的密封垫片压合均匀即可，无需额外加工过渡连接件。

　　装置侧面搭载的标准气缸作为执行动力，气缸通过铰接支座与主体壳体连接，输出端通过拐臂与内部的导流挡板转轴相连，气缸伸缩动作时可带动内部挡板完成90度回转，实现两个流道的通断切换，气缸的行程经过精确核算，可保证挡板在两个极限位置时完全贴合流道内壁的密封面，避免出现内漏情况。设计过程中充分考虑了安装边界的限制，气缸的安装位置突出主体壳体的尺寸经过优化，不会与周边的管路支架、保温层产生干涉，转轴部位采用双轴承支撑结构，可承受流体冲击带来的径向载荷，同时轴承外侧配置密封压盖，防止输送介质进入轴承腔造成卡涩。

　　主体流道的内壁做了圆弧过渡处理，当挡板切换至绕行工位时，介质可顺着圆弧导流面进入旁路接口，减少流道突变带来的压损，避免粉体类介质在拐角处堆积堵料。装置的两侧转轴伸出端都预留了手动操作方头，当车间气源中断或者检修调试时，可通过扳手直接转动转轴完成换向操作，无需拆解外部防护结构。气缸上配套的磁性开关可直接反馈挡板的位置信号，接入车间的PLC控制系统即可实现远程状态监控，无需额外加装外置位置传感器。从安装尺寸来看，主体圆筒的外径与同通径的管道外径匹配，法兰端面的厚度满足管路压力等级的强度要求，整体重量控制在单人可辅助吊装的范围内，现场安装时不需要动用大型吊装设备，仅需配合手拉葫芦即可完成对位安装。

　　在实际使用场景中，该装置可替代传统的多阀门组换向方案，将原本需要三个阀门加旁路管的换向结构集成在单一筒体内，大幅减少了管路的泄漏点，同时缩短了换向操作的动作时间，传统阀门组需要依次开关三个阀门，该装置仅需一次气缸动作即可完成流道切换，动作响应时间可控制在两秒以内。结构设计时还考虑了耐磨需求，内部挡板与介质接触的表面堆焊有耐磨层，在输送含固体颗粒的介质时，可有效降低颗粒对挡板的冲蚀磨损，延长设备的检修周期。气缸与拐臂的连接部位采用自润滑关节轴承，可补偿安装过程中产生的微小同轴度误差，避免气缸杆承受径向力造成密封件过早损坏。主体壳体的拼接焊缝全部采用满焊工艺，焊后做水压试验验证密封性能，可满足中低压管路的使用要求，法兰密封面采用凸面结构，适配常用的橡胶垫片、缠绕垫片等多种密封件，用户可根据输送介质的特性灵活选择密封材质。
