级联制冷循环核心机组结构设计

这套级联制冷系统的三维结构，主要面向需要获取-60℃至-120℃深冷温区的工业应用场景，常见于特种食材速冻、医药中间体低温存储、材料低温性能测试、电子元器件低温环境试验等领域，这类场景下单级压缩制冷循环受制冷剂物性限制，压比过大导致排气温度过高、制冷效率骤降，无法稳定维持深冷工况，级联架构通过两套独立制冷循环的耦合，用高温级循环的蒸发器作为低温级循环的冷凝器，解决单级循环的压比瓶颈，实现稳定的深冷输出。

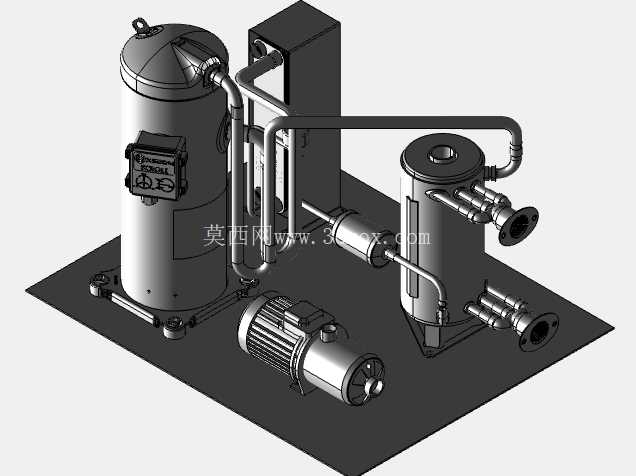

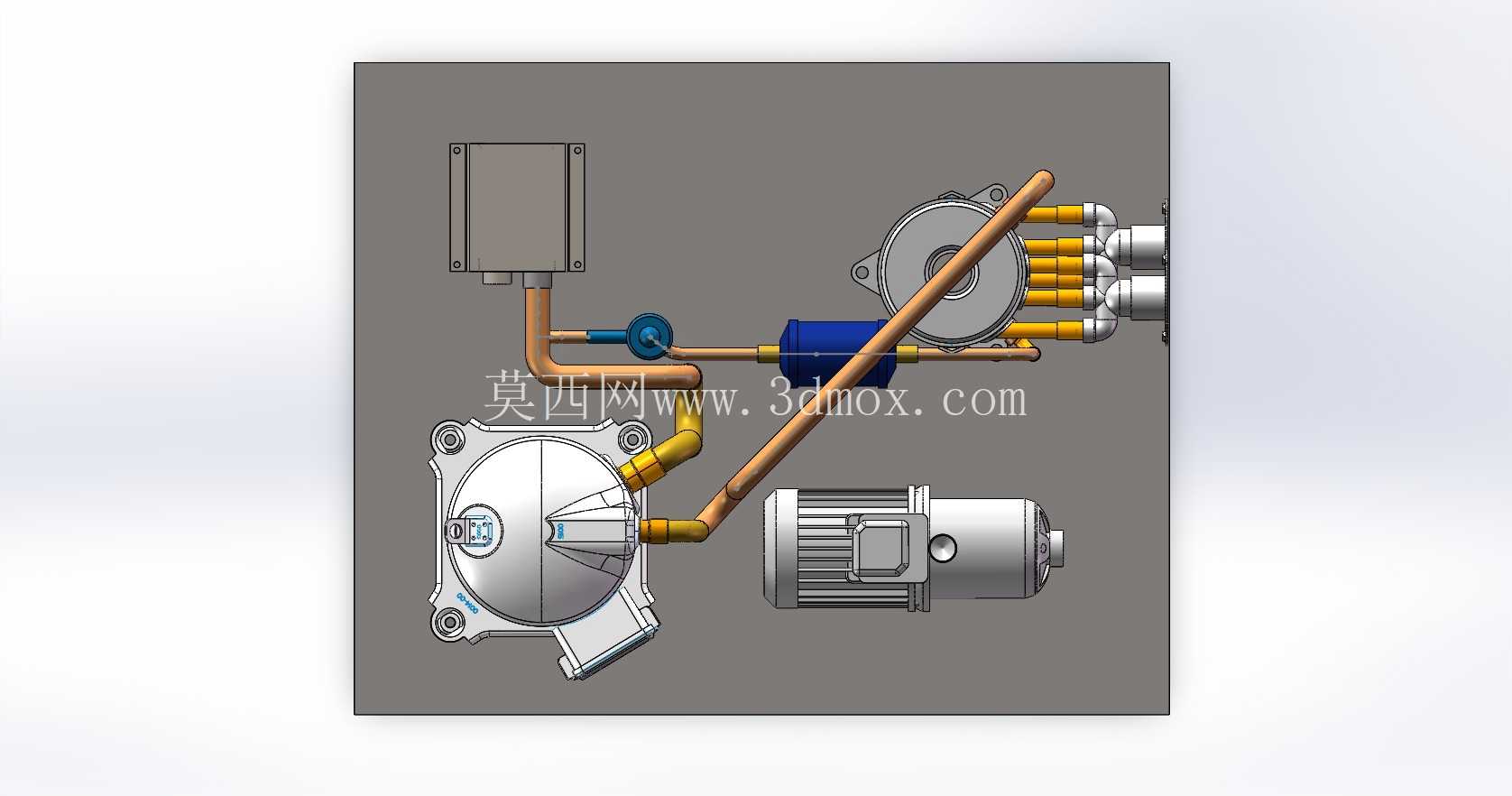

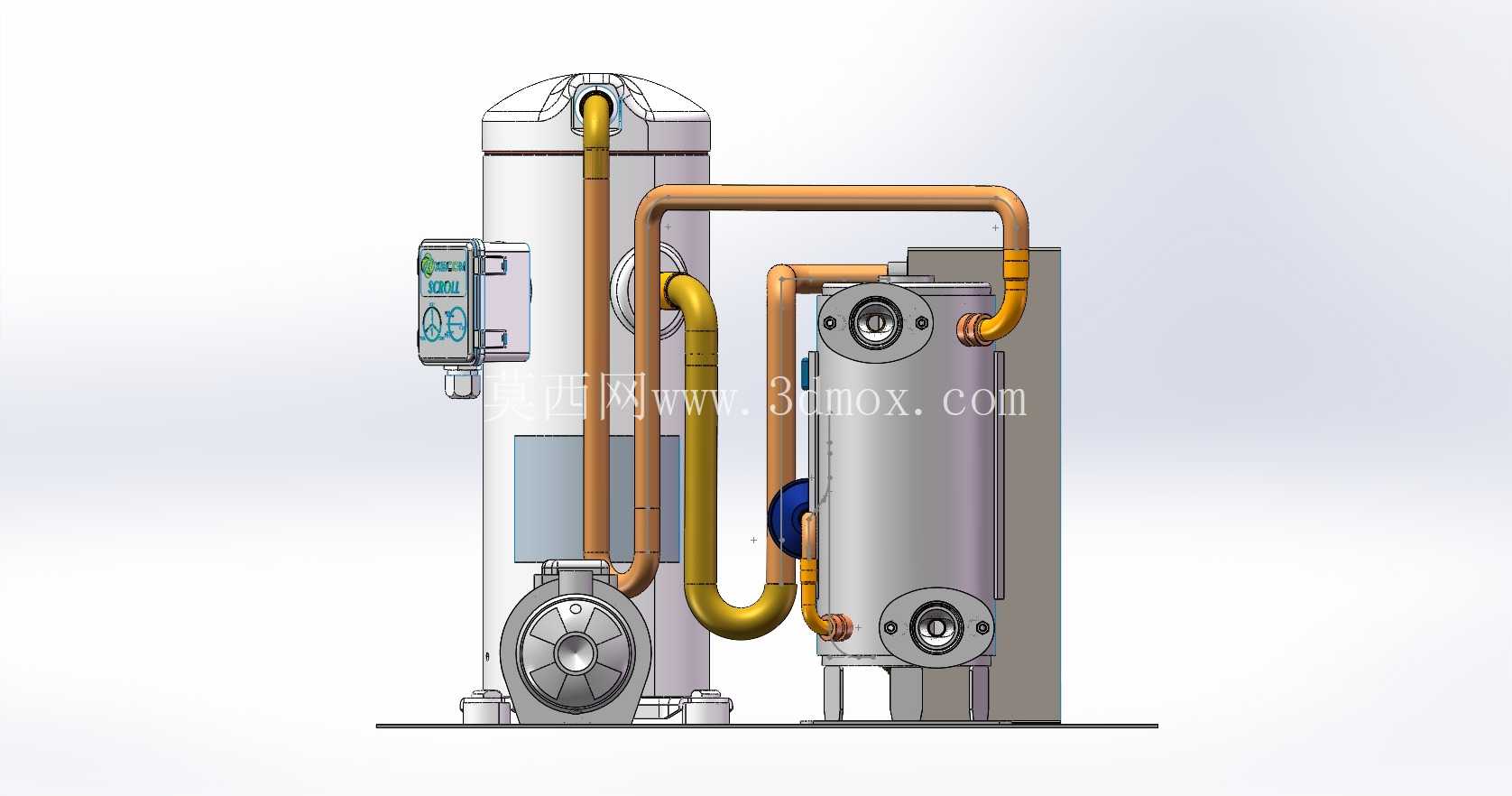

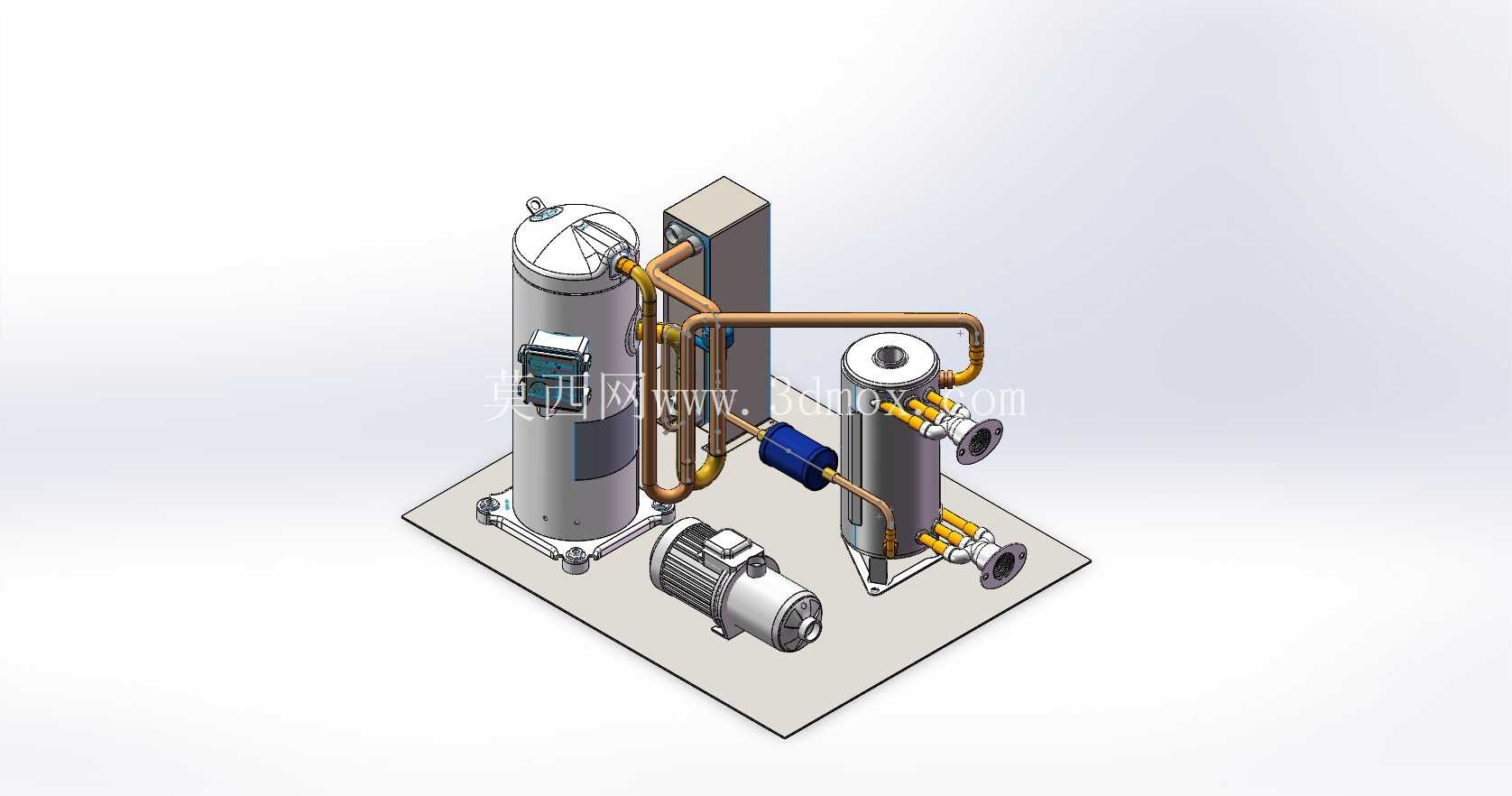

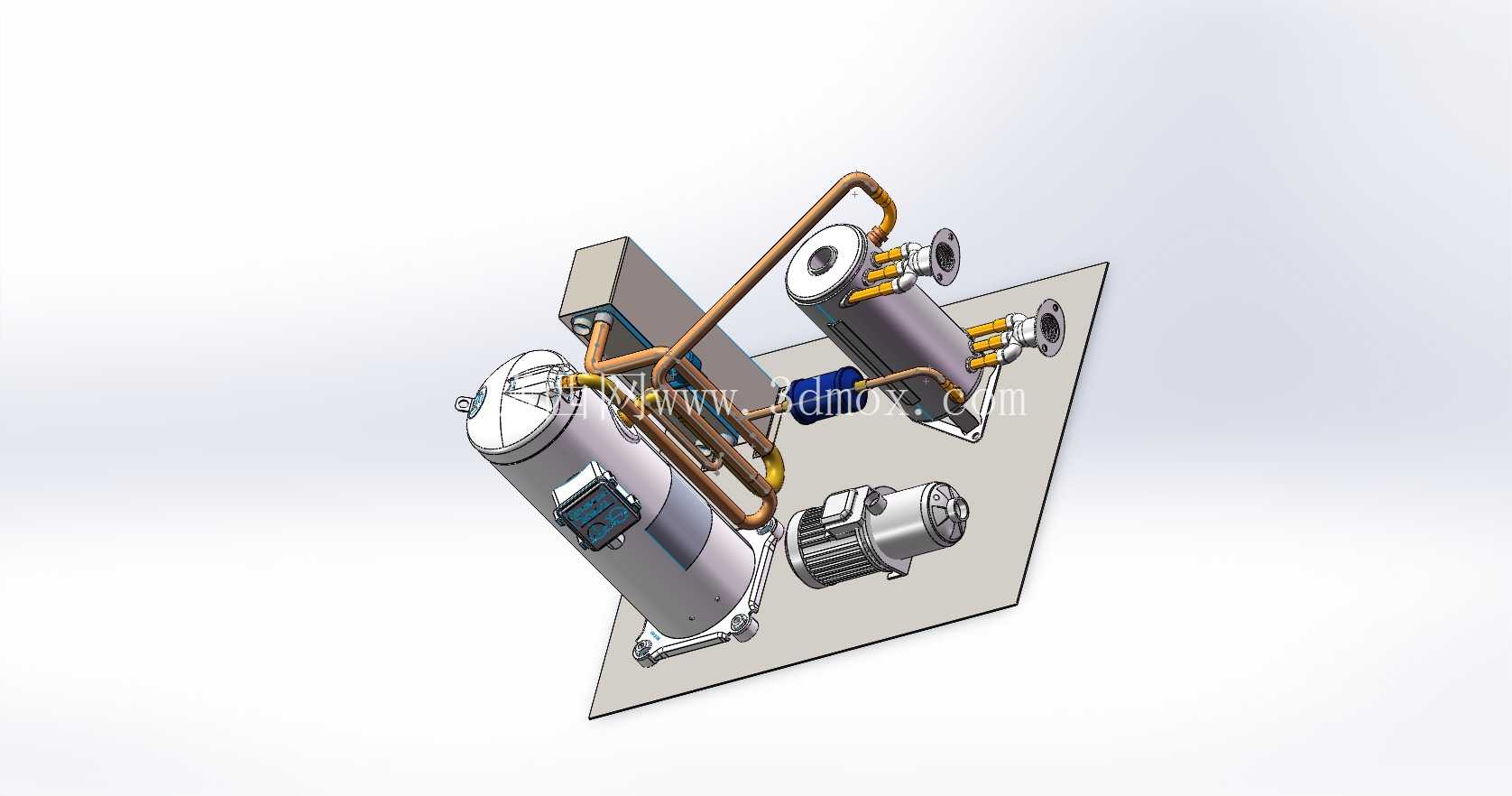

从结构布局来看，整套机组采用立式集成排布，左侧为高温级循环的立式气液分离器，筒体采用承压结构设计，筒体上下端采用标准椭圆封头，底部设置安装支脚，支脚预留地脚螺栓安装孔，可直接固定在机组公共底座上，筒体侧面预留液位计安装接口、回油接口、安全泄压接口，设计时充分考虑了气液分离的流速要求，筒体直径按制冷剂上升流速不超过0.8m/s计算，避免液态制冷剂被压缩机吸入造成液击。右侧紧邻的是低温级循环的套管式冷凝蒸发器，也就是高低温级的换热耦合部件，采用立式筒状结构，内外套管分别走高温级和低温级制冷剂，换热管采用紫铜材质提升换热效率，筒体两端设置制冷剂进出接口，接口位置与管路走向匹配，减少管路弯折带来的流阻损失。

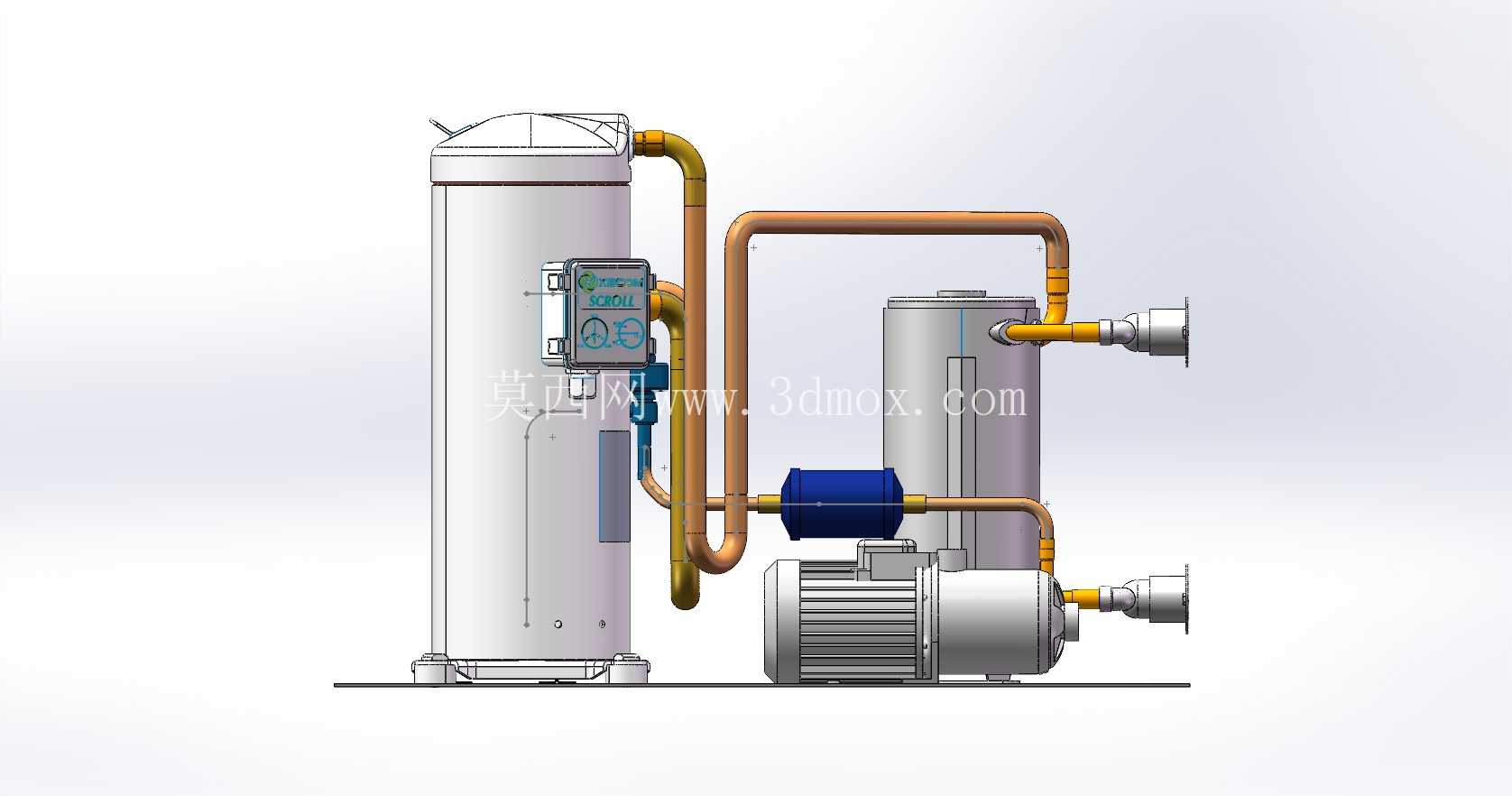

机组前侧下方布置的是低温级制冷压缩机，采用半封闭活塞式结构，压缩机底座设置减震垫安装位，吸排气接口分别对接低温级蒸发器和冷凝蒸发器的对应管路，压缩机旁设置的蓝色筒体是干燥过滤器，用于过滤制冷剂中的杂质和水分，避免节流元件冰堵或者脏堵，过滤器两端采用喇叭口接口与铜管连接，方便后期维护更换。整套系统的管路采用紫铜硬管排布，管路走向沿设备轮廓布置，高温排气管路做了折弯避让处理，避免与其他部件干涉，管路固定点采用管卡固定在支架上，管卡与铜管之间设置橡胶减震垫，减少压缩机运行时的振动传递到管路引发疲劳开裂。

设计过程中，首先确定了高低温级的制冷量匹配关系，高温级的制冷量需要覆盖低温级的冷凝热负荷加上换热损失，因此在结构排布时将冷凝蒸发器布置在两个循环的中间位置，缩短高低温级的连接管路长度，减少管路冷量损失。安装边界方面，整套机组的公共底座采用型钢焊接结构，所有部件的安装位置都在底座范围内，底座四周预留检修操作空间，压缩机侧预留至少300mm的操作空间用于接线和维护，气液分离器侧面预留液位计观察空间，方便运行时观察液位状态。管路设计时充分考虑了热胀冷缩的补偿，在长直管路段设置U型弯，避免低温下管路收缩产生的应力拉裂焊口。

从功能实现来看，高温级循环采用中温制冷剂，通过压缩机压缩后进入风冷或者水冷冷凝器冷凝成液体，节流后进入冷凝蒸发器蒸发，吸收低温级循环排出的冷凝热量；低温级循环采用低温制冷剂，压缩后进入冷凝蒸发器被高温级冷却成液体，节流后进入末端蒸发器制取冷量，两个循环通过冷凝蒸发器完全独立，避免不同制冷剂混合影响运行稳定性。气液分离器布置在低温级压缩机的吸气管路上，分离蒸发器回来的气液两相制冷剂中的液态组分，保证压缩机吸入干饱和蒸汽，同时分离器底部设置回油孔，将随制冷剂进入分离器的润滑油及时送回压缩机，保证压缩机的润滑可靠。干燥过滤器布置在低温级的供液管路上，节流元件之前，过滤系统中的氧化皮、焊渣等固体杂质，同时吸附制冷剂中残留的水分，避免节流口处温度低于0℃时水分结冰堵塞节流通道。

整套结构的外形尺寸按常规工业级深冷机组的规格设计，整体高度不超过1.8米，宽度不超过1.2米，深度不超过0.8米，可直接安装在标准工业车间的地面上，不需要额外做高层吊装，支脚的安装孔位间距统一，适配不同规格的公共底座。建模过程中所有承压部件的壁厚都按对应制冷剂的工作压力选取，气液分离器的壁厚满足1.6MPa的设计压力要求，管路壁厚按不同压力等级选取，排气管路壁厚大于吸气管路，匹配排气侧的高压工况。所有接口的尺寸都按标准制冷配件的接口规格设计，不需要额外定制转接头，方便生产过程中的配件采购和组装。
