多通路并联式管路水分离集成装置

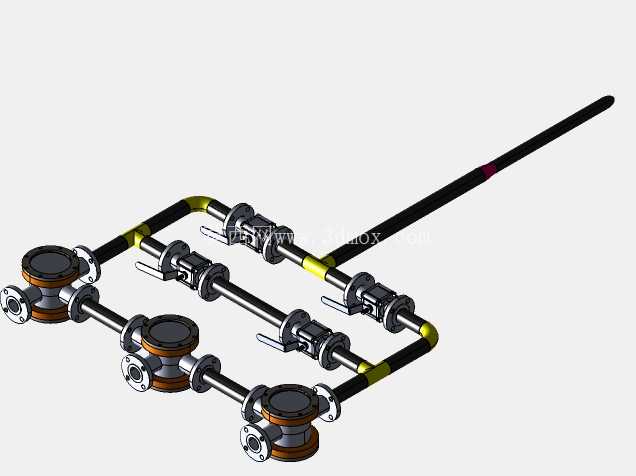

　　这套管路集成装置主要面向工业流体输送环节的气液、固液分离前置处理场景，常见于压缩空气管网、液压动力站、小型工艺流体输送线的支路节点，用来在流体进入下游精密元件前脱除混在介质中的游离液态水，避免水分造成阀件锈蚀、气缸气蚀、液压油乳化这类常见工程故障。从结构布局来看，整套组件采用三通路并联的框架式设计，三根平行布置的主输送管通过端部法兰与三个立式分离罐体连通，每根主管道上都独立配置了手动截止阀，可单独切断单条通路的介质供给，在不停机的状态下完成单组分离滤芯的更换、罐体排污或者局部检修作业，这种并联冗余设计在连续生产的工艺线上实用性很强，不会因为单路维护造成整条生产线停摆。

　　设计阶段优先考虑了现场安装的适配性，所有罐体的接口法兰均采用统一的公称通径与压力等级标准，对接端的螺栓孔位完全对齐行业通用的法兰安装尺寸，现场配管时不需要额外加工过渡接头，直接与现有工艺管线对接即可。主管道之间采用90度弯头拼接成规整的矩形框架结构，整体外轮廓平直规整，没有外凸的零散部件，既可以通过支架架空安装在管廊上，也可以直接落地固定在设备撬座上，安装边界的预留尺寸不需要额外放大，能适配多数现有管线的改造空间。每台分离罐体的底部都设置了排污接口，日常维护时只需要打开底部排污阀就能排出罐体下部沉积的液态水与杂质，不需要拆解主管道连接。

　　管路上配置的手动阀采用明杆结构设计，操作人员在现场可以直接通过阀杆的伸出长度判断阀门的开关状态，避免出现误操作导致的通路断流或者介质泄漏。管道上的黄黑标识段是特意预留的介质流向标识粘贴位置，现场安装完成后可直接在该区域粘贴流向箭头，不需要额外打磨管道表面做标识处理。整套组件的受力点经过了优化，三个分离罐体作为整个框架的主要承重支点，主管道的重量通过法兰连接面均匀传递到罐体上，不需要额外在管道中段设置支撑点，减少了现场安装的支架焊接工作量。

　　在流体路径设计上，介质从侧方主管道进入罐体后，会通过罐体内部的扩容减速结构降低流速，让密度更大的液态水在重力作用下沉降到罐体底部，经过分离后的干燥介质再从罐体顶部的出口进入另一侧的主管道，最终汇入下游输送管网，这种重力分离加碰撞聚结的组合结构，对游离态水分的脱除效率能满足多数通用工业场景的需求，不需要额外配置电控或者动力元件，纯机械结构的可靠性很高，后期维护只需要定期排污、检查密封垫片的老化情况即可，运维成本很低。长杆状的外接接口是用来连接压差检测元件的预留接口，现场可根据需求安装压差表，实时监测分离罐体内部的阻力变化，当阻力上升到设定阈值时就提示需要清理罐体内部的过滤组件，不用人工定期拆检判断堵塞情况。
