管道式气体外壳分离装置结构设计

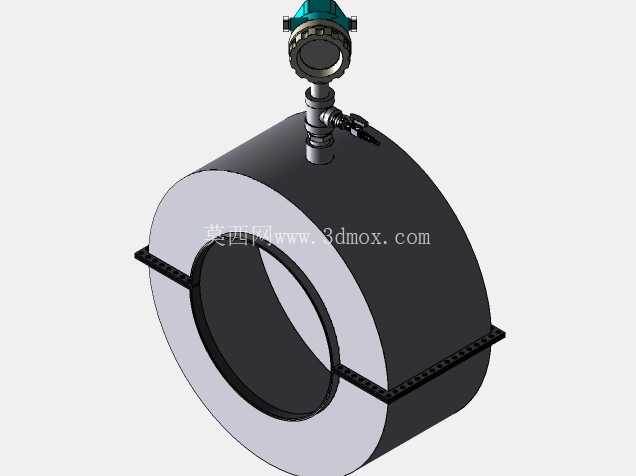

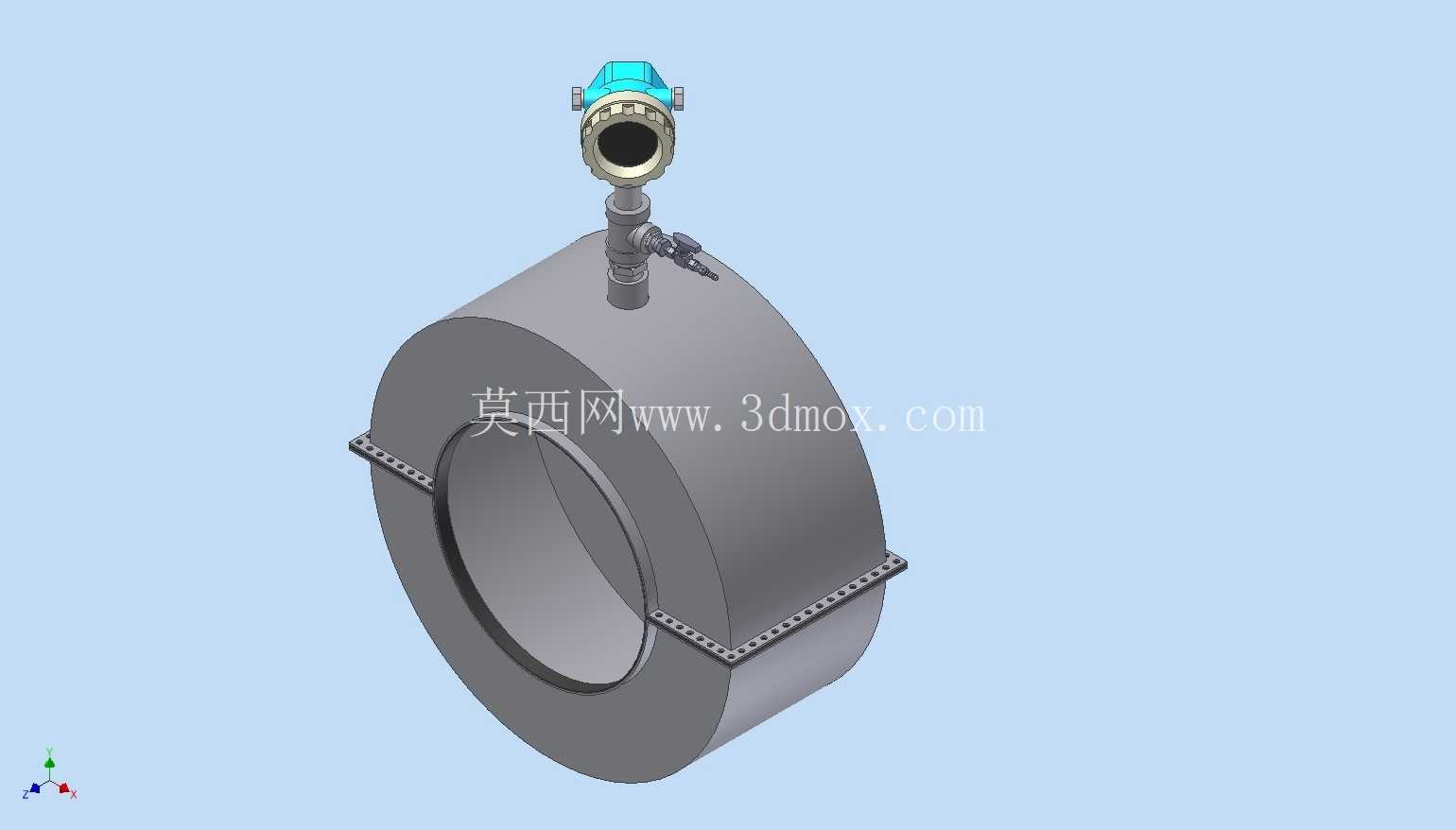

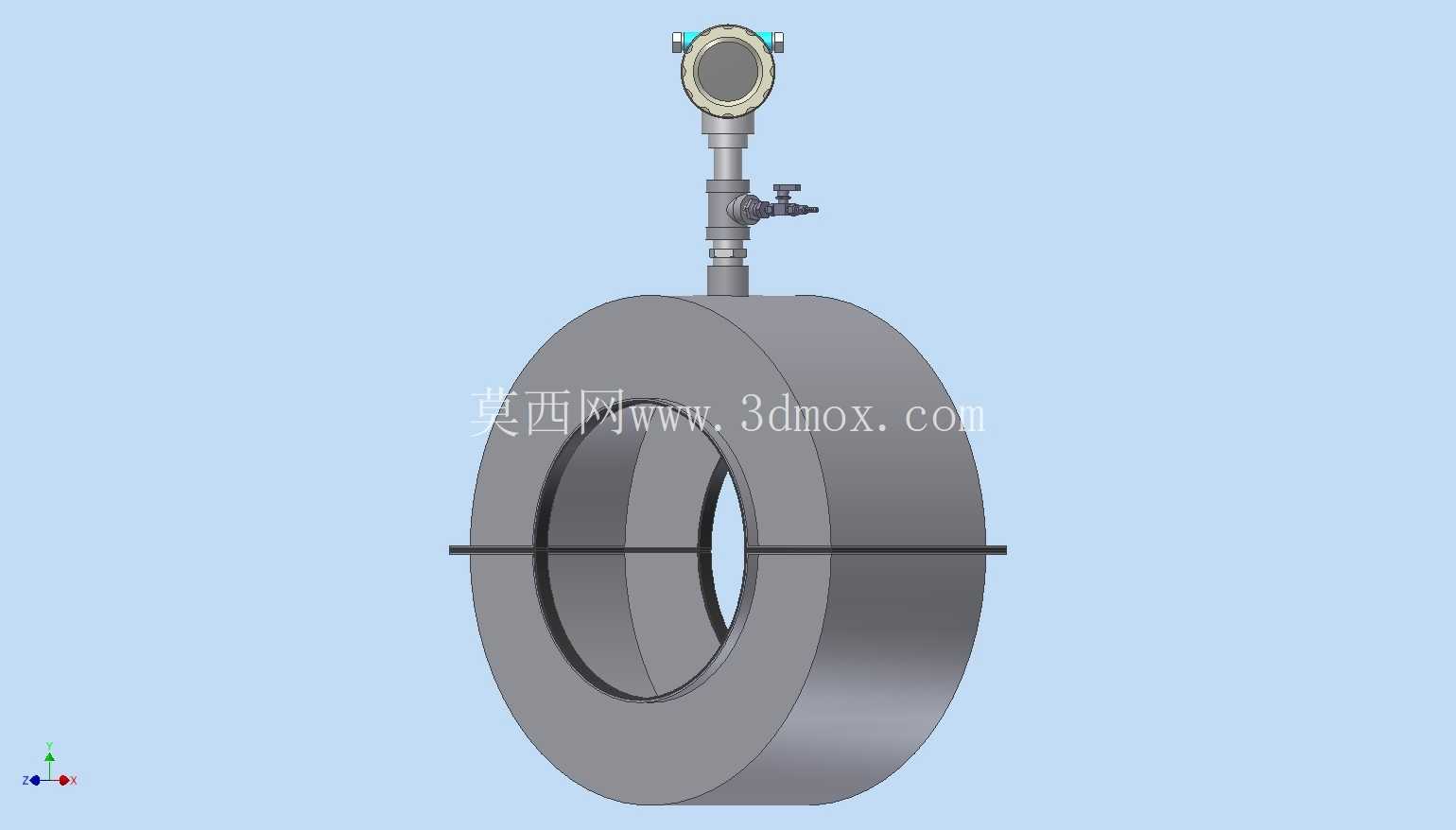

　　从结构设计逻辑来看，主体采用对夹式筒状壳体结构，中心为与管线通径匹配的中空流道，介质从流道通过时，利用气体与液态/固态介质的密度差，结合流道局部扩容后的流速变化，让裹挟的气泡逐步上浮聚集到壳体顶部的集气腔，顶部预留的仪表安装接口可直接适配压力变送、液位检测类仪表，实时监测腔体内的集气液位，当气体聚集到设定阈值时，可通过接口旁侧的针型阀结构完成排气作业，无需拆解管线即可完成日常运维操作。壳体两侧设计带螺栓孔的连接法兰边，法兰边的孔位排布匹配对应压力等级的管道法兰标准，安装时只需将装置夹在两端管线法兰之间，穿入对应规格的螺栓紧固即可完成装配，法兰密封面采用突面结构，适配常规非金属垫片即可满足中低压工况的密封需求，无需定制特殊密封件。该装置主要应用于工业流体输送管线中，针对气液两相或气固两相混合介质的在线分离需求设计，常见于石油化工输送管线、天然气长输管线分支节点、工业循环水系统高点排气段、压缩空气管网末端处理单元等场景，安装在水平或垂直敷设的工艺管道上，无需额外搭建独立安装基础，可直接串接在管线通路中完成介质分离作业，避免管线内裹挟的游离气体进入下游泵、阀、计量仪表等核心设备，降低气蚀、计量失准、设备气堵等故障的发生概率。

　　顶部仪表接口采用标准锥管螺纹设计，可直接适配市面上主流的外螺纹连接式仪表，接口下方设置短节过渡结构，避免仪表直接伸入主流道干扰介质流动，同时也能减少介质直接冲刷仪表检测端，延长仪表使用寿命；旁侧的排气阀采用针型截止结构，微调精度高，可根据排气需求精准控制开度，避免排气过程中带液。建模过程中严格控制各部件的安装边界尺寸，壳体的轴向长度、外径尺寸均参考同通径工业管道设备的常规安装空间设计，不会出现安装时与周边管线、支吊架产生干涉的问题；顶部仪表与阀门的安装高度也充分考虑了现场操作空间，预留了足够的扳手操作空间与仪表读数视野，无需额外加装延长配件。

　　壳体的壁厚设计参考压力容器相关设计规范，根据常规中低压工况的压力等级计算得出，既满足结构强度要求，避免运行过程中出现壳体变形、焊缝开裂等问题，也不会过度增加壁厚造成材料浪费与装置整体重量超标，方便现场吊装与安装作业。流道内壁做圆弧过渡处理，在介质进入扩容腔的位置没有直角突变结构，可减少介质流动过程中的局部阻力损失，降低管线整体的输送能耗，同时也能避免介质中的固体杂质在直角位置沉积，长期运行也不会出现流道堵塞的问题。

　　在实际选型应用中，该结构可根据不同的管线通径、工作压力、介质特性调整对应尺寸参数，法兰孔位、接口螺纹规格均可适配不同行业的管道标准，既可以用于常温清水、压缩空气等常规介质的管线，也可通过更换壳体材质、密封垫片材质适配腐蚀性介质、高低温工况的使用需求。建模时各部件均做了参数化关联，调整通径参数时，法兰孔位分布、壳体壁厚、顶部接口位置均可同步更新，大幅提升同系列不同规格产品的设计效率，所有配合面均预留了合理的公差带，符合机械加工的工艺要求，不存在无法加工的倒扣、极小圆角等不合理结构，生产时可采用板材卷制焊接后整体机加工的工艺成型，加工难度低，量产成本可控。
