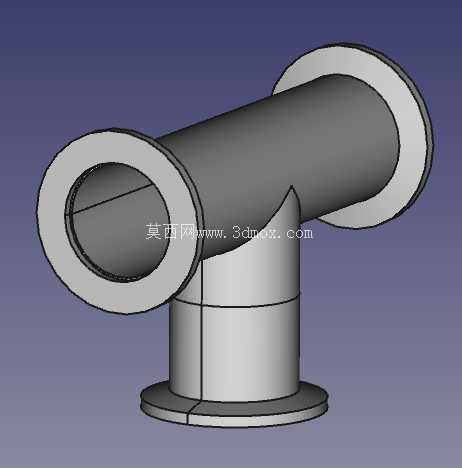

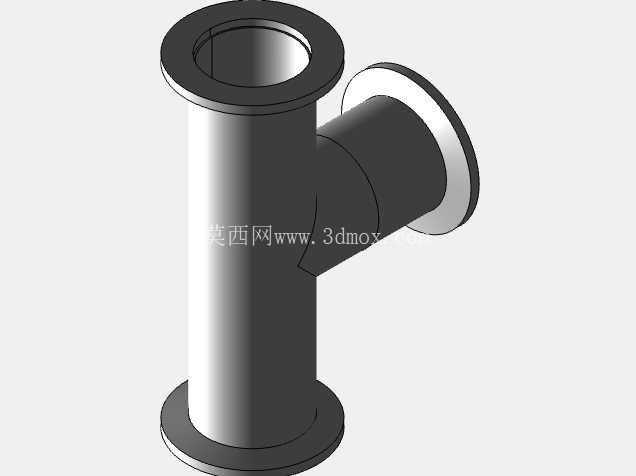

ISO-KF标准DN25真空三通T形接头结构

在真空管路系统搭建、实验室气路改造、半导体工艺设备配管这类对管路密封等级有严苛要求的场景里，这类T形三通接头是管路分流、支路引出的核心连接件，日常做真空系统配管设计时，KF系列快装法兰接头因为装拆便捷、密封可靠，是粗真空、低真空管路段的首选连接形式，这款DN25规格的T形接头，适配公称通径25mm的真空管路，三个接口均采用ISO-KF标准法兰结构，能和同规格的KF法兰直管、弯头、阀门、真空检测元件直接匹配安装，不需要额外加工转换接口。

从实际使用场景来看，这类接头常出现在真空镀膜设备的气路分支、实验室真空干燥系统的测压接口引出、小型真空吸附工位的管路分流位置，相比焊接式三通，快装法兰结构的接头能大幅降低现场配管的施工难度，后期管路改造、元件更换时不需要切割管路，只要松开法兰卡箍就能完成拆装，能有效减少管路维护的停机时间。设计这款接头结构时，首先要保证三个接口的法兰端面平面度，KF法兰的密封依靠端面的O型圈压合实现，端面平面度偏差过大时，压合后密封圈受力不均，很容易出现真空泄漏的问题，建模时三个法兰的密封端面都要做共面度校验，垂直方向的接口和水平方向的两个接口轴线要保证垂直相交，交点要落在管路通径的中心轴线上，避免管路安装后出现错位别劲的问题，长期受安装应力作用的话，法兰焊缝位置很容易出现开裂泄漏。

接头的主体流道做了等径过渡处理，三个接口的通径完全一致，没有做缩径设计，能减少管路内部的流阻损失，在抽真空作业时能降低气阻，缩短抽气到达目标真空度的时间，法兰边缘的卡箍定位台阶尺寸严格遵循ISO-KF标准要求，台阶的高度、倒角尺寸都和标准卡箍的卡槽匹配，安装时卡箍能完全卡入定位台阶，锁紧后两个对接法兰的同轴度能得到保证，不会出现密封圈偏压的问题。安装边界方面，这款接头三个法兰的外圆尺寸符合DN25规格KF法兰的标准尺寸，安装时每个接口外侧需要预留出卡箍安装、扳手操作的空间，垂直方向的接口底部法兰和水平段管路的外壁之间做了圆弧过渡，没有应力集中的直角棱边，既能降低加工时的应力残留，也能减少管路内部气流的涡流扰动，在输送洁净工艺气体时，圆弧过渡结构不容易积存杂质，能降低管路内部的颗粒残留风险。

做三维建模时，法兰端面上的密封槽尺寸要和标准O型圈的线径、外径匹配，槽深、槽宽的尺寸公差要控制在合理范围内，过深会导致密封圈压缩量不足出现泄漏，过浅则会压坏密封圈，降低密封件的使用寿命。接头的管壁厚度根据真空管路的承压要求设计，能满足常规低真空系统的负压承载需求，不会在抽真空时出现管壁变形的问题。实际选型配管时，只要是通径DN25的ISO-KF标准真空管路，都可以直接选用这款接头做T形分流，不需要额外制作转接件，三个接口可以根据实际管路走向灵活对接，既可以水平方向做直通、垂直方向引出支路，也可以垂直方向做直通、水平方向引出支路，安装方向没有限制，能适配不同的设备布局需求。在一些需要在管路上加装真空压力表、真空传感器的场景，也可以用这款接头将检测元件接在垂直支路接口上，不影响主通路的气体流通，检测元件的拆装也不会影响主路的整体布局，日常维护校准检测元件时非常方便。
