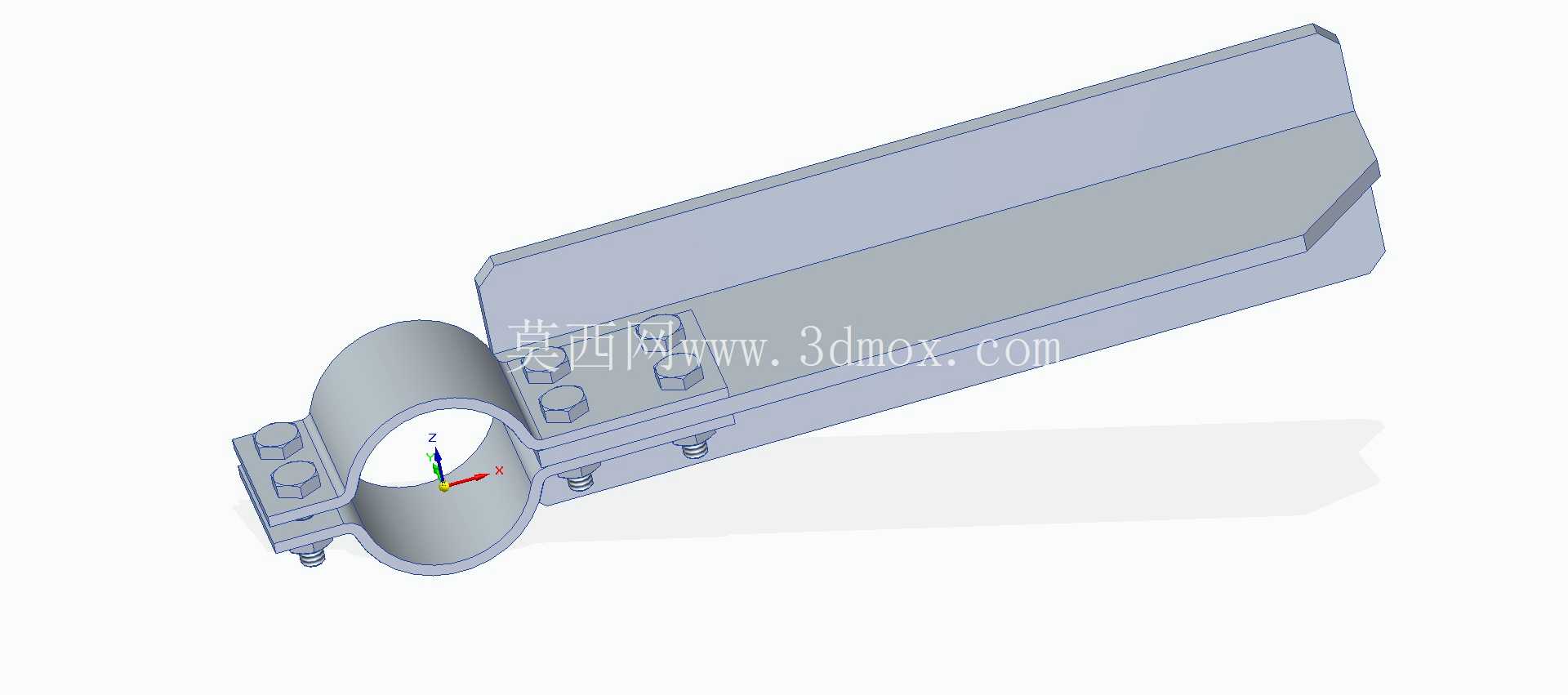

带安装支架的88.9毫米管径抱箍式管夹

在工业管路布设场景中，这类带安装支架的管夹是管路系统里不起眼但作用关键的辅件，常见于化工流体输送、车间压缩空气管网、建筑给排水、蒸汽管路架设等现场，核心作用是将指定管径的管道牢牢固定在安装基面，避免管道运行过程中因介质流动冲击、设备振动、温度形变产生位移、窜动甚至接口松脱的问题。

这款管夹适配公称外径88.9毫米的管道，也就是工程上常说的3寸标准管径，抱箍部分采用对开式半圆结构，两个半环通过侧边的螺栓副实现锁紧，抱紧力可以通过螺栓的拧紧力矩按需调整，既能保证管道被牢固夹持，又不会因为夹持力过大损伤管道外壁，尤其是针对薄壁不锈钢管、PVC工程塑料管这类外壁易受压变形的管路，这种可调锁紧的结构能很好平衡固定强度与管路保护的需求。和普通无支架的抱箍管夹不同，这款产品直接集成了长条形安装支架，支架上预留了标准的安装孔位，现场施工时不需要额外焊接转接支架，直接通过膨胀螺栓或者机牙螺丝就能把整个管夹固定在墙面、设备机架、管廊支架上，大幅减少现场安装的加工工序，提升管路布设的效率。

从结构设计的角度看，抱箍的圆弧内径严格匹配88.9毫米的管道外径，圆弧面做了轻微的倒角处理，避免锐边划伤管道表面的防腐层或者保温层；锁紧螺栓采用标准外六角头，适配常规的开口扳手、套筒工具，现场维护拆装不需要特殊工具。支架部分采用等截面的长条结构，长度方向预留了足够的安装调节余量，就算现场安装孔位存在小范围的偏差，也可以通过调整管夹在支架上的位置来适配，不需要重新打孔，降低现场施工的容错成本。支架和抱箍部分采用刚性连接，整体结构的抗剪切、抗振动能力更强，就算是在有持续振动的设备旁布设管路，比如空压机出口管路、水泵进出口管路，也能保证长期使用不会出现支架变形、管夹松动的问题。

在实际选型使用时，需要注意安装边界的尺寸要求：抱箍夹紧管道后，整体结构从管道中心到安装基面的垂直高度是固定值，布设管路时要提前预留好这个安装空间，避免管道和安装基面距离过近导致管夹无法装配；支架上的安装孔间距符合常规管廊安装的孔位标准，可以和市面上通用的C型钢支架、角钢支架直接适配，不需要额外加工转接件。另外，这种结构的管夹不仅可以用来固定水平走向的管道，也可以通过调整安装方向固定垂直走向的管道，承受管道的轴向重量，在多层管路并排布设的场景中，还可以通过叠加支架的方式实现多层管道的分层固定，有效节省管廊的安装空间。

不同于普通的冲压薄铁皮管夹，这款管夹的抱箍和支架都采用了足够厚度的金属板材加工，整体刚性更好，长期承重不会出现抱箍张开、支架下弯的变形问题，适合在工业级的管路系统中长期使用。在管路系统做应力计算的时候，这类管夹可以作为管道的固定约束点，限制管道的径向位移，同时允许管道在温度变化时产生微小的轴向伸缩，避免管道因为热胀冷缩产生过大的内应力，损坏管道接口或者连接设备。
