90度弯管连接法兰结构设计

在工业流体输送、气动回路搭建、小型设备气路排布的实际场景中，直角转向的管路连接一直是管路布设里的常见需求，这类带法兰的90度弯管接头，主要用于两段呈垂直排布的管路之间的刚性连接，相比直管搭配独立弯头再加两片法兰的组合结构，一体化弯管法兰能减少两个密封结合面，大幅降低管路泄漏的风险点，在空间紧凑的设备内部管路布设中优势尤为明显。

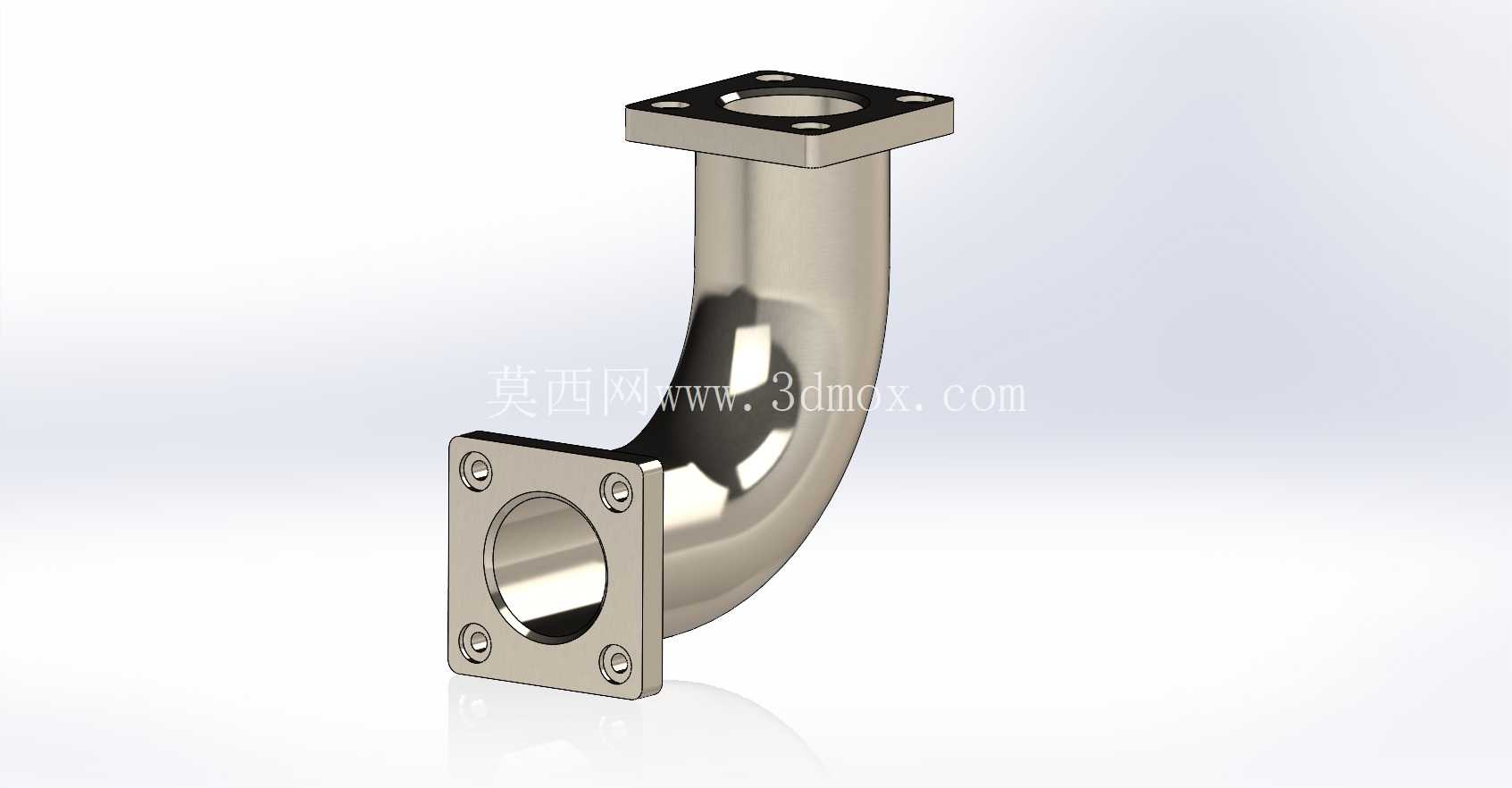

从结构设计逻辑来看，该弯管法兰采用一体化成型思路，两端分别设置方形法兰安装面，其中一端法兰面与弯管轴线垂直，另一端法兰面与弯管轴线平行，刚好适配两个垂直方向的安装对接需求。两端法兰均采用方形结构而非常规圆形法兰，主要是考虑到小通径直管路的安装场景下，方形法兰的四个角点布置安装螺栓，拧紧操作时扳手的活动空间更充裕，在设备内部狭窄的安装空间里，不需要太大的操作角度就能完成螺栓的紧固作业，相比圆形法兰周向均布螺栓的结构，安装容错率更高，也更适合小通径、低压力等级的管路连接场景。

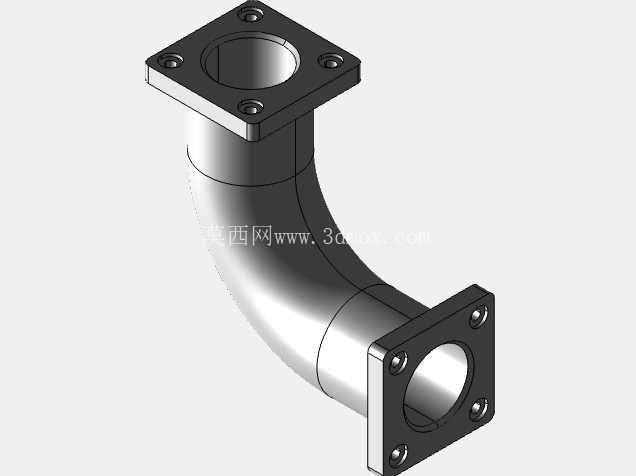

弯管部分采用等通径圆弧过渡结构，弯曲半径设计为管径的1.5倍，这个弯曲比例是经过实际流体阻力测算的，既不会因为弯曲半径过小导致流体转向时产生过大的局部阻力，造成管路压损升高、输送效率下降，也不会因为弯曲半径过大导致整体结构占用空间过多，挤占设备内部其他元件的布设位置。弯管内壁做顺滑过渡处理，没有台阶、凸棱等结构，流体经过转向时不会产生明显的紊流，也不容易在转角位置积存介质杂质，对于输送洁净气体、低粘度流体的场景适配性更好。

安装边界方面，两端方形法兰的安装孔位采用对称设计，四个安装孔分别布置在法兰的四个角位置，孔位公差按照H7级精度设计，对接安装时可以通过螺栓快速定位，不需要额外做对位调整。法兰密封面采用平面密封结构，适配橡胶平垫片或者聚四氟乙烯密封垫片，安装时只需要按照对角顺序逐步拧紧螺栓，就能保证密封面受力均匀，达到可靠的密封效果。弯管主体的壁厚按照1.6倍公称压力的安全系数设计，能够承受常规低压气动系统、给排水管路的工作压力，不会出现管壁鼓胀、开裂的问题。

在实际应用中，这类弯管法兰常被用在小型自动化设备的压缩空气回路、实验室小型流体设备的管路连接、小型通风管道的转向对接等场景，相比焊接式的直角弯头，法兰连接的结构不需要现场做焊接作业，安装和后期维护拆卸都更方便，后期管路改造或者元件更换时，只需要松开两端的法兰螺栓就能完成拆卸，不会破坏周边的管路结构。设计过程中特意将两端法兰的安装孔距做了统一规格处理，能够和同通径的标准方形法兰阀门、管路接头直接对接，不需要额外做转接件，降低了管路布设的配件成本。另外弯管的外表面做了圆弧过渡处理，没有尖锐的棱角，安装作业时不会划伤操作人员，也不容易在表面积存灰尘，对于有洁净要求的生产场景也能适配。
