带法兰安装结构的变速箱油滤网组件

在商用车、工程机械的自动变速箱液压回路中，油液清洁度直接决定摩擦片、阀体、柱塞泵的服役寿命，这类带三角法兰安装结构的变速箱油滤网，通常布置在变速箱油底壳上方的吸油端入口，是液压系统吸油侧的第一道粗过滤屏障。不同于压力管路中使用的高压精滤，吸油端滤网的核心设计目标是在保证通流能力的前提下，拦截油液中粒径100μm以上的金属磨屑、摩擦片脱落颗粒、密封胶残渣等大尺寸杂质，避免这类杂质进入油泵造成柱塞划伤、阀板卡滞等致命故障。

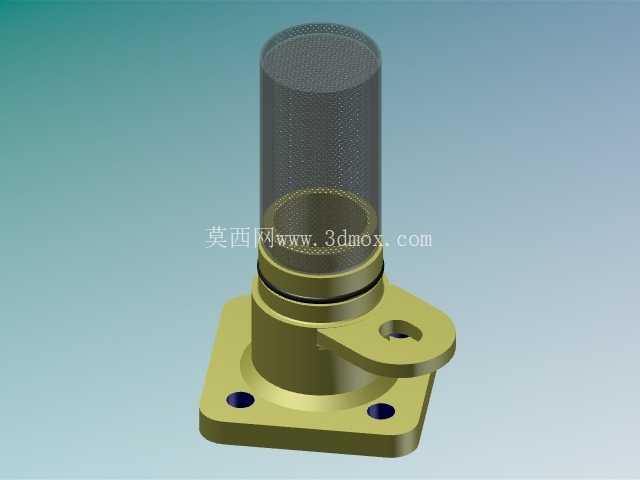

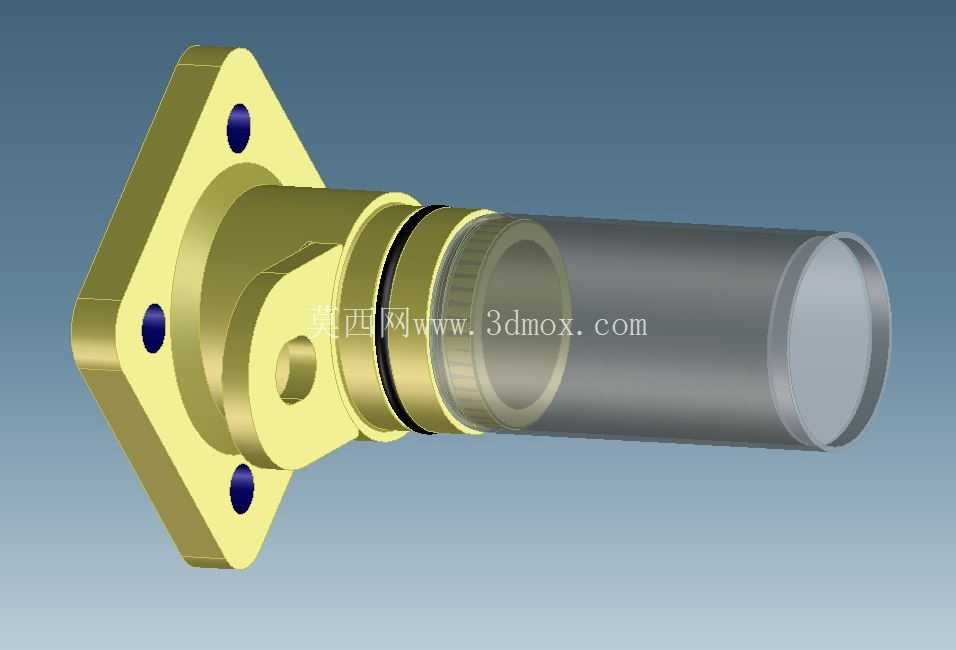

从结构设计来看，该滤网采用分体式装配结构，安装端为三角菱形法兰，三个安装孔沿法兰周向120°均布，这种三点安装结构相比四点法兰，对油底壳安装面的平面度公差容忍度更高，即使安装面存在轻微的铸造变形，也能通过密封胶圈的压缩量补偿实现可靠密封，避免未经过滤的油液从安装缝隙短路进入吸油道。法兰与滤筒衔接位置设计有环形密封槽，配套的丁腈橡胶O型圈在安装后压缩量控制在18%-22%区间，既可以保证静态密封效果，也能避免长期受油液浸泡、温度交变后出现永久变形导致的渗漏。法兰侧方预留的旁通油口，可外接变速箱油温传感器或者补油管路，无需额外在壳体上加工安装孔，减少了变速箱壳体的加工工序与泄漏点。

滤筒部分采用金属网烧结结构，外层为冲孔不锈钢支撑网，内层为精度匹配的编织不锈钢滤网，两端通过卷边工艺与端盖压合为整体，相比传统的尼龙滤网，金属网材质可以长期耐受-40℃到150℃的变速箱工作油温，不会出现高温老化、低温脆裂的问题，同时可以承受吸油侧产生的瞬时负压，避免滤网被吸瘪变形导致通流面积下降。滤筒的有效通流面积设计为油泵吸油口截面积的3.5倍以上，即使滤网表面附着30%面积的杂质，也能保证油泵吸油阻力不超过0.03MPa，避免油泵出现吸空、气蚀等问题，延长油泵的使用寿命。

在安装边界上，该滤网的法兰安装孔中心距匹配主流重型自动变速箱的油底壳安装位，滤筒长度设计充分考虑油底壳的储油深度，滤筒底端距离油底壳底部预留8-12mm的间隙，既可以保证在最低油位时滤筒完全浸没在油液中，也能避免滤筒底端触碰油底壳底部的沉积杂质，减少大颗粒杂质被吸附在滤网表面的概率。安装时法兰面朝向油底壳外侧，三个固定螺栓采用8.8级镀锌螺栓，拧紧力矩控制在12-15N·m，避免力矩过大导致法兰变形或者螺栓断裂。

在实际工况中，这类滤网的更换周期通常与变速箱油更换周期同步，在矿山、工地等高粉尘、高负荷作业场景下，可适当缩短检查周期，当滤网表面杂质附着过多导致吸油阻力上升时，变速箱的液压系统会出现换挡迟滞、压力波动等异常，此时需要及时拆解检查滤网状态。设计建模过程中，需要重点校核法兰安装孔的位置度、密封槽的尺寸公差、滤筒与法兰的同轴度，避免安装后出现密封失效、滤筒与油底壳内部结构干涉的问题；同时要对滤筒的通流面积、流阻特性进行仿真验证，保证在极限工况下的通流能力满足油泵的吸油需求，避免因设计缺陷导致整个变速箱液压系统出现故障。
