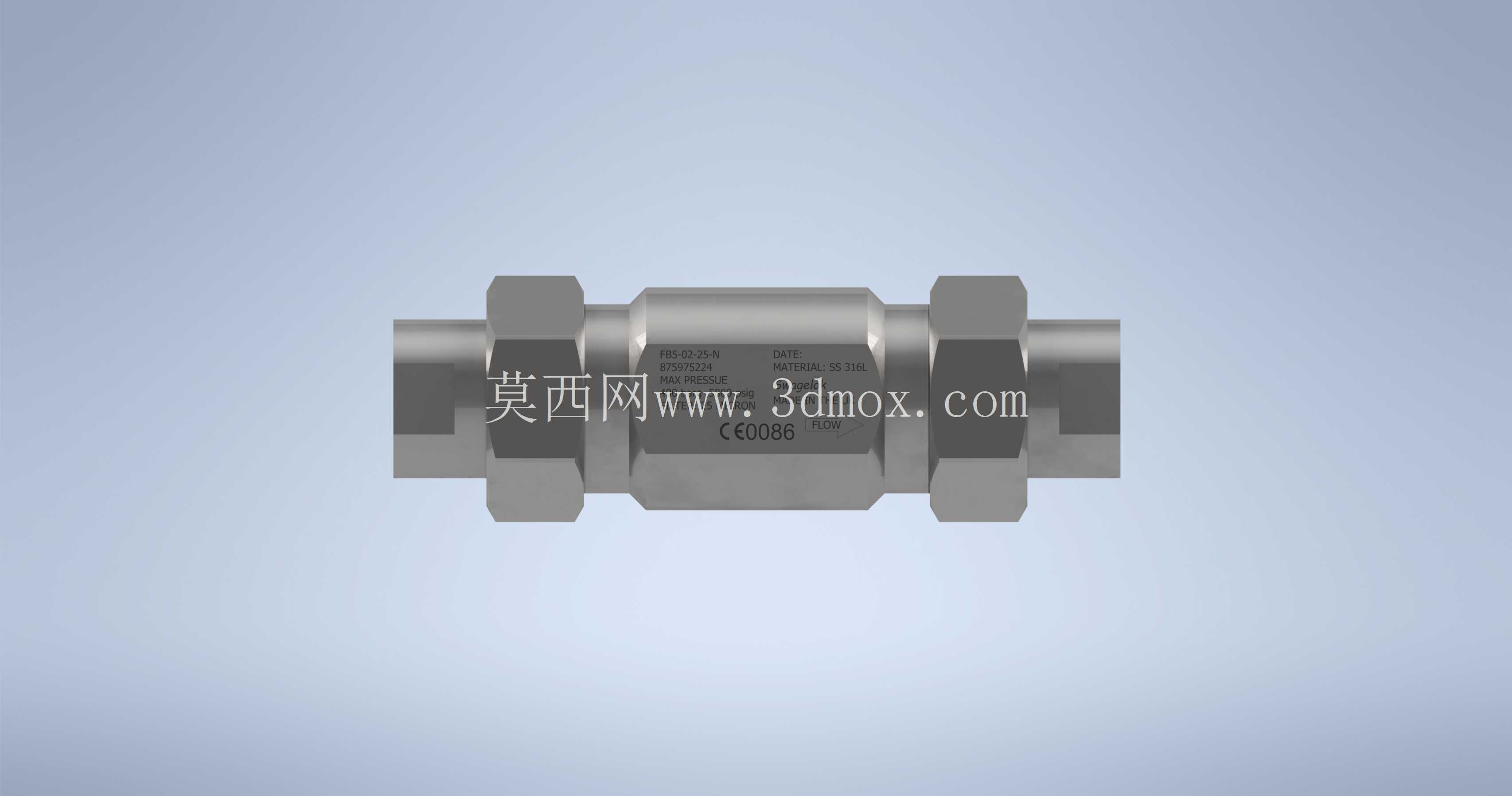

世伟洛克内螺纹高压管道过滤器结构

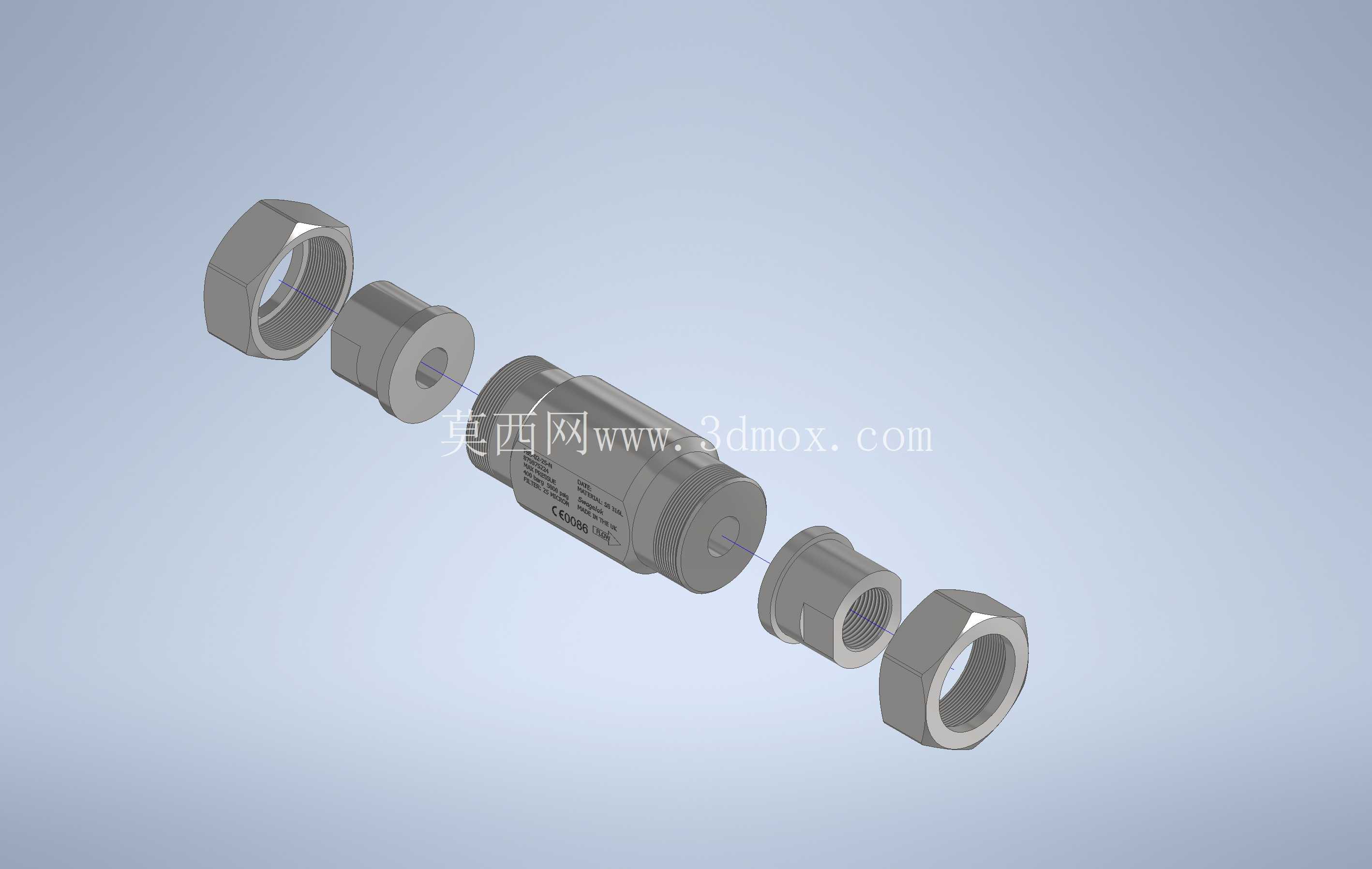

　　从结构设计来看，这款过滤器采用直通式筒体布局，流体从一端内螺纹接口进入后，会先经过内置的25微米精度过滤元件，杂质被截留在过滤元件外侧的容污腔体内，过滤后的洁净介质从另一端内螺纹接口流出，整体流道经过圆弧过渡处理，尽可能降低高压流体通过时的局部压损，避免在高流速工况下产生气蚀或者流道啸叫。筒体两端采用卡套式压紧结构配合金属密封，这种设计既保证了高压工况下的密封可靠性，也方便后期拆解更换过滤元件，不需要整体切割管路，日常维护时只需要松开两端的压紧螺母，就可以抽出内部过滤组件进行清洗或者更换，维护效率远高于焊接式过滤器。在高压流体输送管路系统中，这类直通式过滤器是保障下游阀件、仪表、精密执行机构稳定运行的核心元件，常见于石化加氢装置的取样管路、高压液压试验台的供油回路、特种气体充装站的输送管线，以及半导体超纯气配送系统的前置防护段，核心作用是拦截流体介质中裹挟的金属切屑、密封带残丝、管路锈蚀颗粒、介质析出结晶等固体杂质，避免杂质卡涩精密阀件的密封面、堵塞仪表的节流孔、刮伤液压缸内壁或者污染工艺介质。

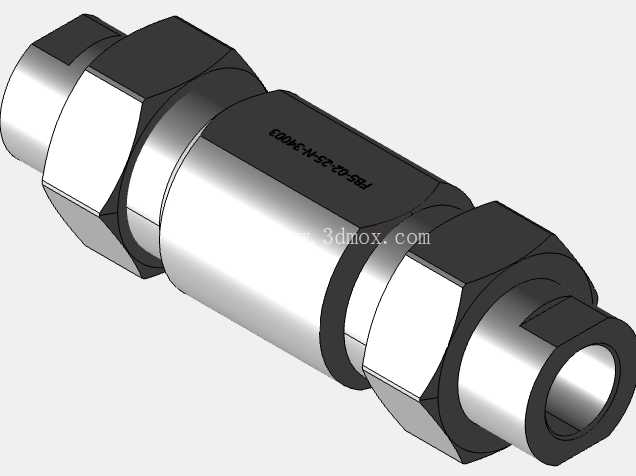

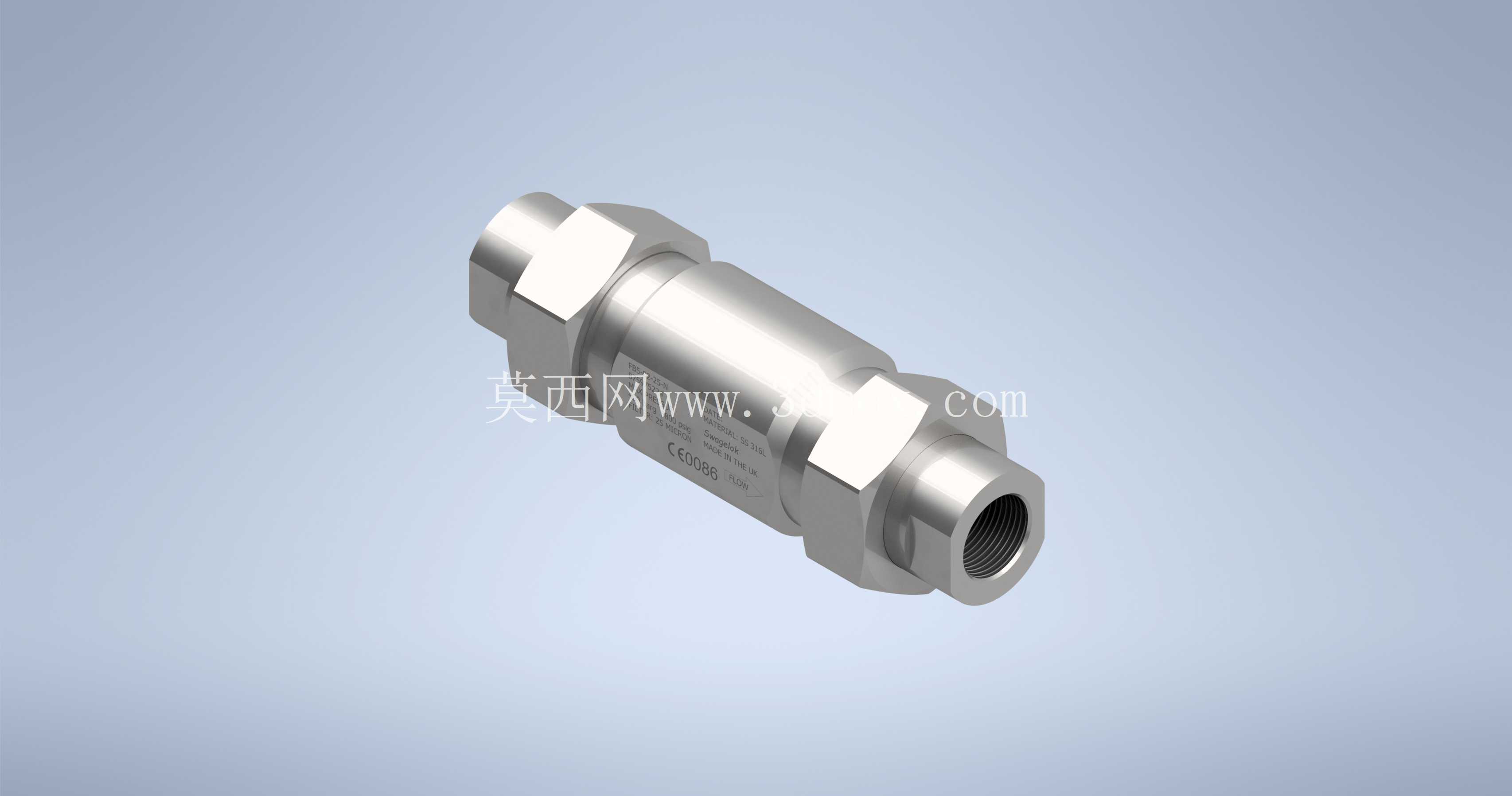

　　两端的连接接口采用1英寸ISO平行内螺纹，匹配同标准的外螺纹管接头时，配合组合密封垫可以实现最高数十兆帕压力等级下的无泄漏连接，安装时不需要在管路上加工特殊坡口，只需要保证对接管端的螺纹精度和端面平面度即可，适配的管路材质涵盖316L不锈钢、高压合金钢管、特种耐腐蚀氟塑管等多种类型，能适配不同腐蚀等级、不同压力等级的流体输送场景。外形设计上采用对称式六角结构，两端的压紧部位和筒体中部都预留了标准扳手的卡位，安装和拆解时可以用普通开口扳手或者力矩扳手直接操作，不需要定制专用工装，筒体表面做了钝化处理，既提升了耐腐蚀性能，也避免了加工残留的铁屑污染介质。

　　安装边界方面，这款过滤器的轴向总长度适配常见的高压管路安装间距，径向最大尺寸不超过同通径高压球阀的外形尺寸，不需要在管路上预留额外的大尺寸安装空间，既可以水平安装在水平管段上，也可以垂直安装在竖直管段上，安装时只需要注意筒体上标注的流体方向箭头，保证介质流向和箭头方向一致即可，不需要额外加装支撑固定件，依靠两端管路的连接强度就可以满足高压工况下的固定要求，在有振动的管路场景下，只需要在距离过滤器两端10厘米左右的位置加装管路管夹，就可以避免长期振动导致的螺纹连接松动。过滤精度的选型上，25微米的精度等级刚好匹配大多数工业高压流体系统的防护需求，既可以拦截绝大多数会损伤下游精密元件的固体颗粒，也不会因为过滤精度过高导致压损过大、滤芯频繁堵塞，在常规的洁净液压系统、普通工业气体输送系统中，滤芯的更换周期可以达到6个月以上，在杂质含量稍高的工艺管路中，也可以通过在过滤器前后加装压差表，实时监测滤芯的堵塞状态，当压差达到设定阈值时再更换滤芯，避免不必要的维护操作。

　　整体结构没有复杂的异形曲面，所有加工面都是规则的回转面和六角平面，加工时可以采用常规的数控车削和铣削工艺完成，不需要特殊的五轴加工设备，加工成本可控，同时所有密封部位都采用金属硬密封配合，没有易老化的橡胶密封件，适用的工作温度范围更宽，可以从零下数十度的低温工况到两百摄氏度以上的高温工况稳定运行，不会因为温度变化导致密封件失效。在三维建模过程中，需要重点关注内螺纹的牙型精度、两端压紧螺母的配合间隙、内部过滤元件的安装定位尺寸，这些尺寸直接影响后期装配的密封性和滤芯的更换便利性，如果螺纹配合间隙过大，高压工况下容易出现泄漏，如果间隙过小，拆解维护时会出现螺母卡死的问题，内部过滤元件的定位台阶尺寸如果出现偏差，会导致过滤元件安装后出现偏斜，进而出现流体旁通、过滤失效的问题。
