泳池水处理五通多路过滤罐体

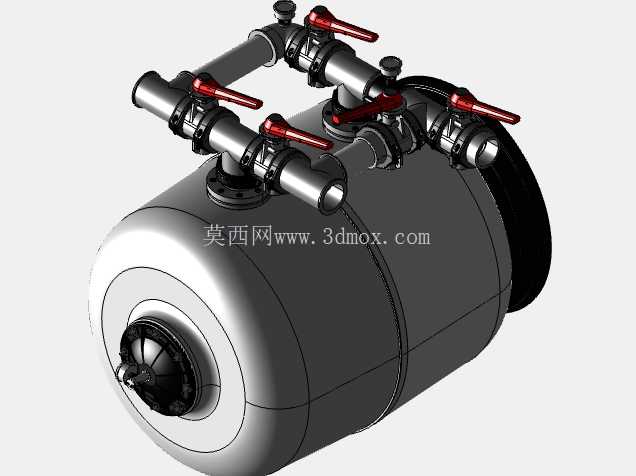

　　这套五通多路过滤罐体主要面向商用泳池、大型水上乐园及会所恒温池的循环水处理工位，承担池水过滤、反冲洗排污与正常循环切换的核心功能。整套装置以卧式承压过滤罐体为主体，顶部集成五路手动控制阀门与连通管路，在泳池水处理系统里属于砂缸过滤单元的集成化构型，相比常规单阀多路砂缸，这套外置阀组的布局更便于现场检修，阀门操作位置全部集中在罐体顶部上方，运维人员站在设备旁即可完成全部流路切换，无需绕罐体走动或探入设备间隙操作。从现场安装边界来看，罐体采用卧式支脚承载，整体重心偏低，相比立式过滤罐对设备间地面承重要求更友好，进水、出水与排污接口均通过顶部阀组引出，管路对接方向统一，现场配管时无需在罐体侧壁额外开孔接驳，减少了罐体承压点的渗漏风险。阀门口径按DN80规格配置，管路接驳端适配90规格PVC溶剂焊接管件，和泳池水处理行业常用的UPVC循环管路体系完全匹配，现场安装时直接采用胶粘承插工艺即可完成管路对接，无需额外配置转换法兰，施工效率更高。罐体端部设置快开式检修人孔，日常运维更换滤料、检查内部布水器时，无需拆卸顶部整套阀组管路，仅需打开端盖即可进入罐体内部作业，大幅降低后期维护的拆装工作量。

　　五阀组的流路逻辑覆盖泳池过滤的全部工况：正常循环过滤时，泳池回水经吸水口进入泵组，加压后送入过滤罐，罐内装填石英砂滤料截留水中毛发、皮屑、悬浮物与絮凝沉淀物，滤后清水经管路送回泳池出水口；当滤层截留杂质增多、罐内压差上升后，切换阀门流路进入反冲洗工况，压力水反向穿过滤层，将积存的污物冲起并经由反冲洗排放口排出，完成滤料再生；此外阀组还可实现正洗、排污、循环旁通等辅助工况，所有流路切换均通过五个带红色手柄的手动球阀完成，手柄开度状态直观可视，运维人员无需借助电控信号即可判断当前阀门工位，对老旧泳池改造、无复杂自控配置的县域泳池项目十分友好。

　　结构设计层面，罐体采用圆弧封头对接圆柱形筒身的承压构型，筒身壁厚按常压水处理罐体的工作压力校核，端部人孔采用压盖式密封结构，密封面配合橡胶圈实现承压密封，避免高压过滤时出现渗漏。顶部阀组的管路通过法兰支座固定在罐顶预设的安装座上，管路跨接位置设置支撑筋，避免阀门启闭扭矩传递到管路焊缝造成长期应力开裂。红色加长手柄的操作力按手动启闭力矩优化，即便阀腔内长期过水出现轻微结垢，运维人员徒手也可完成阀门开关，无需额外加套加力杆。在设备间布局时，罐体顶部阀组需要预留足够的手柄操作空间，罐体端盖人孔侧要留出不小于滤料更换作业的操作距离，侧面排污接驳口要对接机房排水沟，避免反冲洗排污时积水漫流。

　　这套集成阀组的过滤罐相比传统一体式多路阀砂缸，把流道切换功能从单个多路阀拆分到五个独立手动阀门，单个阀门故障时可单独关闭对应流路拆换，不会导致整套过滤系统整体报废，在全年高负荷运行的公共泳池场景里，运维容错率更高，也更适合水处理设备集成商做标准化撬装机组搭配，把泵组、加药装置、消毒单元和这套过滤罐整合在同一撬体上，运输到现场后仅需对接主管道即可投入使用。建模过程中罐体曲面、管路走向、阀门手柄的操作角度都按实际装配关系还原，法兰对接面、承插接口的配合尺寸都预留了工程安装余量，结构工程师在做泳池机房管线综合排布时，可以直接参照模型核对设备占位、阀门操作空间和管路接驳标高，避免现场施工时出现管线碰撞、操作位被遮挡的问题。
