纸管输送暂存整理机架结构设计

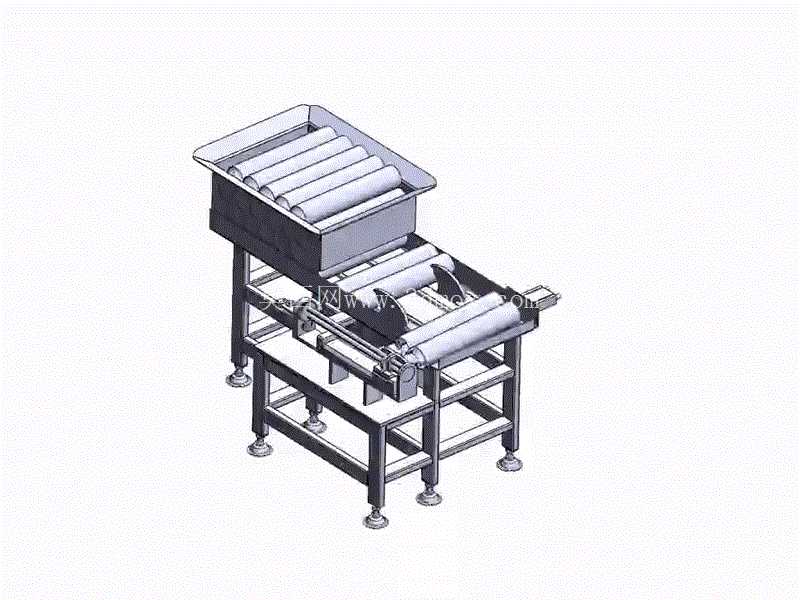

　　这套纸管输送暂存设备，主要面向纸制品加工、卷绕类物料生产车间的工序衔接场景，解决纸管从上游裁切、精整工序到下游卷绕、包装工序之间的暂存缓冲、有序输送问题，避免人工搬运纸管过程中出现的端面磕碰、管壁污损、排布杂乱等影响后续加工精度的问题。设备整体采用分层式辊道布局，上层为暂存料区，设置多组平行排布的无动力输送辊，辊面做抛光镀锌处理，减少与纸管外壁的摩擦阻力，纸管从上游设备出料端滑入上层暂存区后，可依靠自身重力与辊道的微倾斜角度缓慢向出料端滑移，暂存区的侧边设置高度可调的挡边，可适配不同直径规格的纸管存放，避免纸管在暂存过程中滚落偏移。

　　下层为定量输送段，采用带侧挡的动力辊组，可将上层滑落的单支纸管按固定节拍向下游工位输送，辊组的间距经过反复校核，确保不同长度规格的纸管放置时至少有三组辊体提供支撑，不会出现纸管下垂、卡滞的情况。设备的支撑框架采用工业级304不锈钢方管焊接成型，框架底部配置可调节脚杯，可根据车间地面的平整度调整整体水平度，调节行程满足±30mm的调整范围，安装时无需额外预埋地脚螺栓，直接放置在硬化车间地面即可完成固定，框架的立柱与横梁连接处设置加强筋板，可承受上层暂存区满载纸管时的总载荷，长期运行不会出现框架变形、辊道偏移的问题。

　　在设计过程中，重点考虑了纸管这类轻质易损圆柱形物料的输送特性，摒弃了传统皮带输送易打滑、易留痕的缺陷，采用全辊道结构，所有与纸管接触的辊体边缘都做了圆角钝化处理，不会划伤纸管端面与外壁；上下层辊道之间设置了可调节的挡料机构，可根据下游设备的生产节拍调整单次放行的纸管数量，实现工序间的产能匹配，避免下游工位出现待料或者物料堆积的情况。设备的整体宽度控制在800mm以内，长度根据产线布局可做模块化拼接，单段标准长度为1500mm，可根据车间的实际工位间距调整拼接数量，安装边界预留了足够的维护空间，两侧的辊道轴承座都采用快拆式结构，日常维护更换辊体时无需拆解整体框架，单人即可完成辊体的拆卸更换作业。设备的出料端设置了导向溜槽，可将输送到位的纸管平稳导入下游设备的接料位，溜槽的倾斜角度经过多次模拟验证，确保纸管滑落速度适中，不会因为速度过快出现弹跳、磕碰的情况。针对纸管生产车间可能存在的纸尘环境，所有辊体的轴承都采用带防尘盖的密封轴承，可避免纸尘进入轴承内部造成卡滞，延长设备的无故障运行周期；框架表面做拉丝处理，日常清洁时只需用干布擦拭即可去除表面积尘，不会残留污渍，符合纸制品生产车间的现场管理要求。

　　在结构校核阶段，针对满载工况下的框架挠度做了有限元分析，确保框架中部的最大挠度不超过1mm，保证上下层辊道的平面度，避免纸管在输送过程中出现跑偏、卡滞的问题；辊体的动平衡等级达到G6.3级，动力辊组运行时的振动量控制在允许范围内，不会因为振动导致纸管表面出现压痕。这套结构可适配外径在50mm到150mm之间、长度在200mm到1200mm之间的各类纸管输送暂存需求，也可通过更换挡边、调整辊间距的方式适配其他圆柱形轻质物料的输送，具备较强的场景适配性。
