柴油机烟管防雨罩结构设计方案

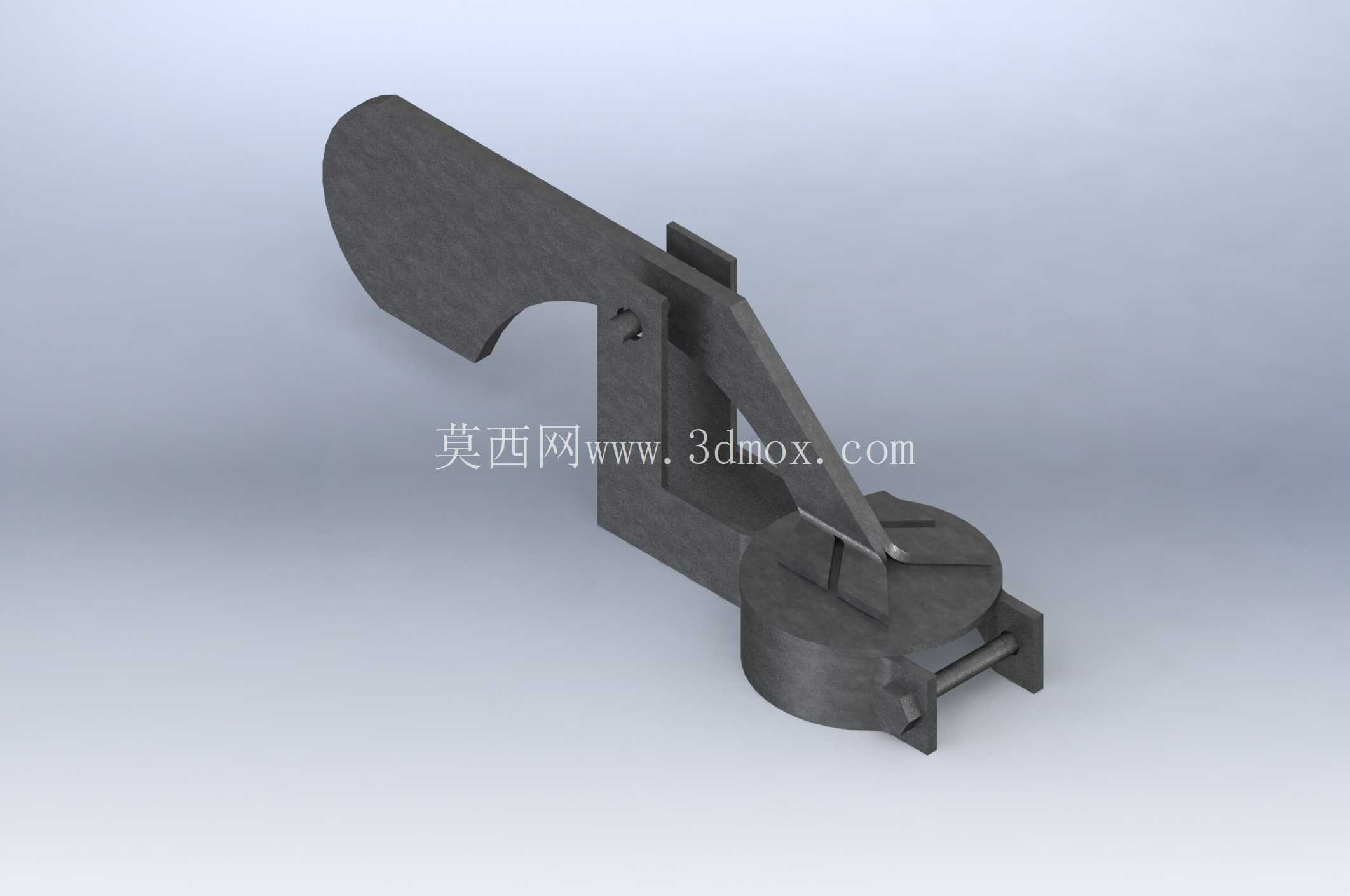

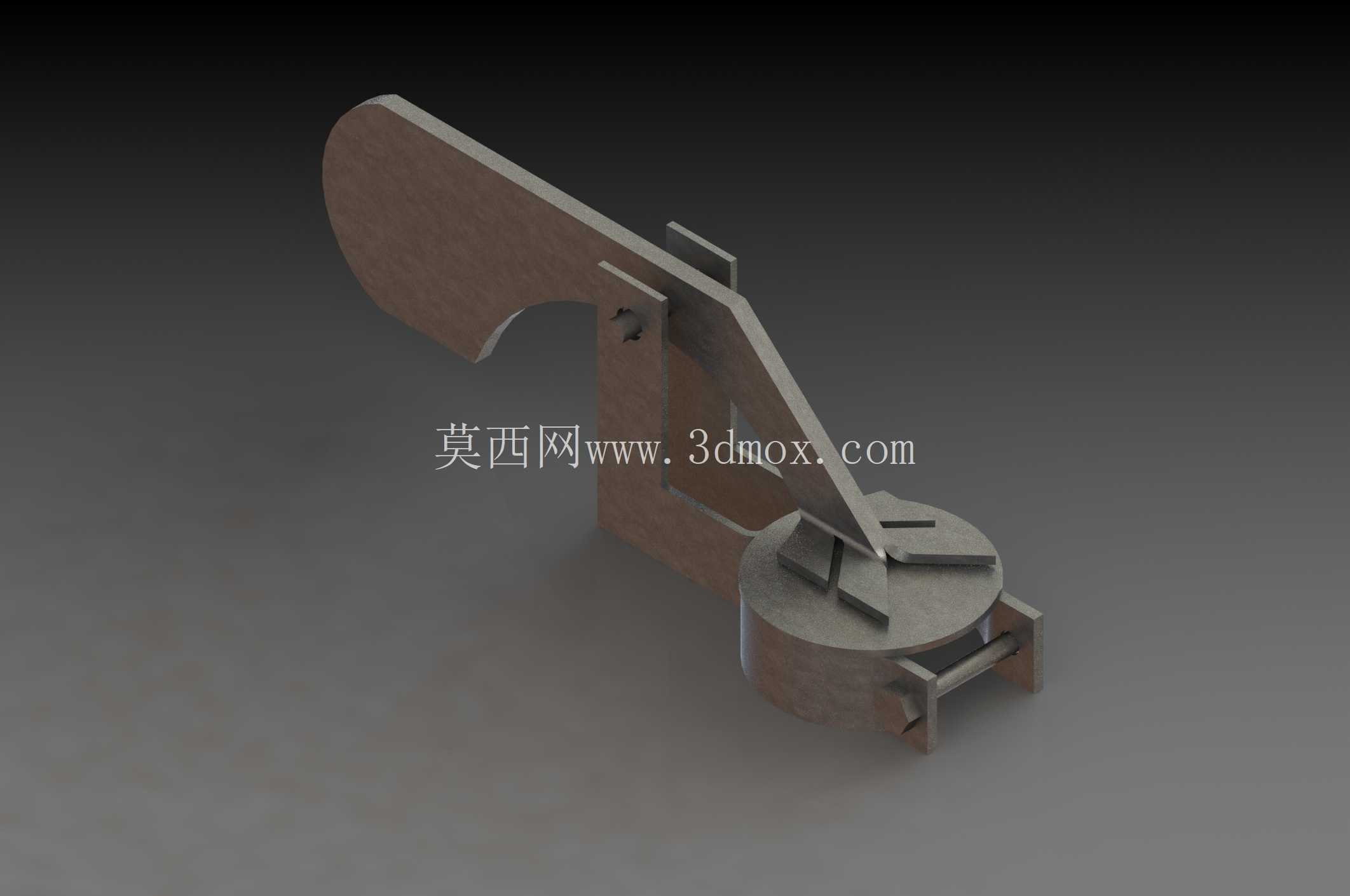

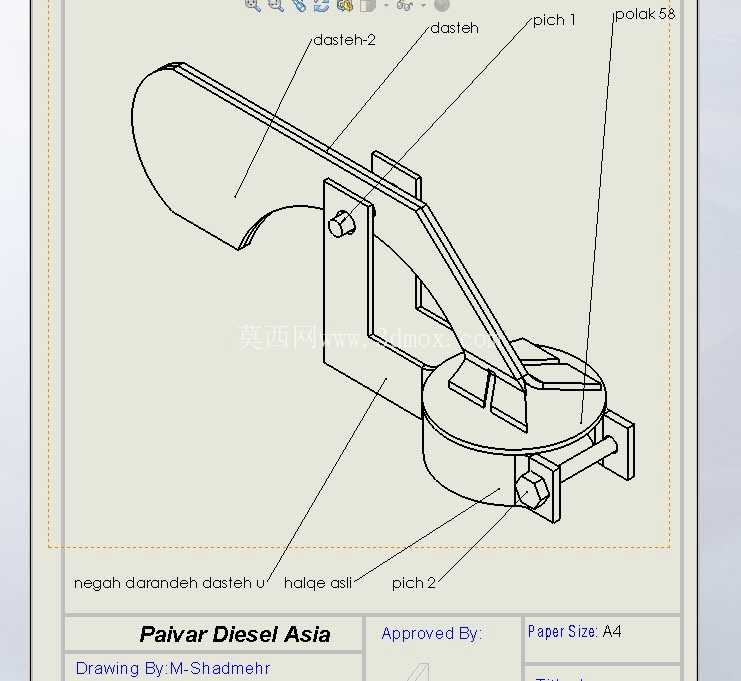

　　在户外固定布置或移动作业的柴油动力机组场景中，排气烟管的出口防护一直是容易被忽略但直接影响设备运行可靠性的细节。不少野外作业的柴油发电机组、农用柴油机动力设备在雨季运行时，未做防护的竖直烟管出口容易灌入雨水，低温雨水接触高温排气道内壁不仅会产生骤冷应力损伤管壁焊缝，渗入的积水还会顺着排气道倒流入涡轮增压器、排气歧管，严重时甚至会进入气缸造成液击，引发气门顶弯、活塞损伤等不可逆故障。这款烟管防雨罩的设计，正是针对这类户外柴油机排气端的防护需求开发，不需要改动原有烟管的主体结构，可直接适配对应外径的竖直排气烟管端部安装。从结构细节来看，整个防雨罩采用一体式弯折焊接结构，主体分为底部安装基座、斜向支撑臂、顶部挡雨盖板三个核心部分。

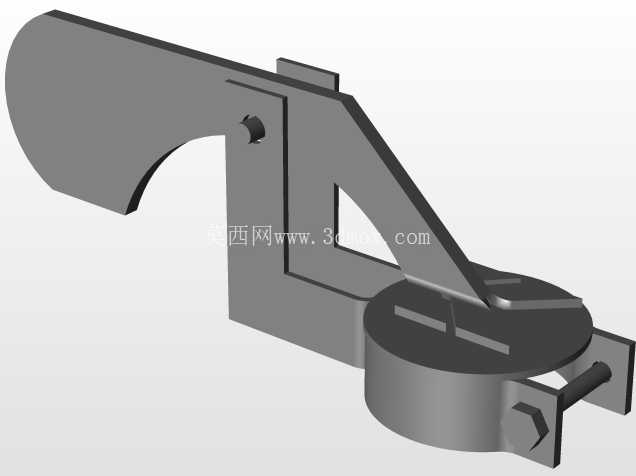

　　底部安装基座为带开口抱箍的圆筒结构，圆筒内径与常规4寸柴油机排气烟管外径匹配，抱箍两侧预留销轴安装孔，安装时不需要在原有烟管上焊接或打孔，只需松开抱箍销轴将基座套入烟管端部，调整好挡雨板的朝向之后插装销轴锁紧即可，整个安装过程不需要动火作业，在野外现场用简单工具就能完成装配，适配性较强。斜向支撑臂采用三角加强结构，从基座侧部向上延伸连接顶部挡雨盖板，支撑臂与基座、盖板的连接位置都做了三角加强筋设计，能够承受户外大风环境下的气流冲击，避免长期振动出现焊缝开裂的问题。

　　顶部挡雨盖板采用弧形翘边结构，盖板整体覆盖范围超出烟管出口截面1.5倍以上，能够完全遮挡竖直方向落下的雨水，同时盖板朝向排气方向做了弧形上翘设计，不会阻碍柴油机排气的顺畅排出，排气气流顺着盖板下侧的开放空间向侧方导出，不会因为加装防雨罩造成排气背压升高，影响柴油机的输出功率。在设计过程中，特意规避了传统防雨帽容易出现的几个问题：一是没有采用全包式的网状结构，避免柴油机排气中的碳烟颗粒长期堆积在网孔上造成堵塞，尤其是在低温环境下，碳烟混合水汽凝结后很容易封堵网孔，造成排气阻力上升；二是所有外露的棱角都做了倒角处理，避免安装维护过程中划伤操作人员；三是整体结构没有易损的活动部件，不存在长期使用后转动部件锈蚀卡滞的问题，后期几乎不需要额外维护。

　　从安装边界来看，这款防雨罩安装后超出烟管外壁的最大横向尺寸为180mm，顶部高出烟管出口端面120mm，对于安装空间局促的机组，只要烟管端部周边预留200mm以上的横向空间、150mm以上的上部空间就能顺利安装，不会和机组周边的油箱、散热管路、机架部件产生干涉。实际工况验证中，这款结构在持续中雨环境下，烟管出口位置没有出现雨水渗入的情况，柴油机额定转速运行时，排气背压波动值在允许范围内，不会影响机组的正常运行；在六级大风伴随降雨的工况下，倾斜落下的雨水也会被弧形挡雨板遮挡，不会从侧方灌入烟管内部。对于结构设计从业者来说，这类看似简单的功能件，设计核心是在满足防护功能的前提下，尽可能降低对原有设备运行参数的影响，同时兼顾现场安装的便捷性和长期使用的可靠性，不需要追求复杂的结构，而是要针对实际工况中的痛点做针对性优化，比如抱箍式安装解决现场改装难度大的问题，无网孔开放结构解决排气堵塞隐患，三角加强支撑解决户外抗振需求，每一处结构细节都对应实际使用中会遇到的问题，避免为了造型增加不必要的加工成本和故障点。
