铁路罐车装卸作业配套轨道装置设计

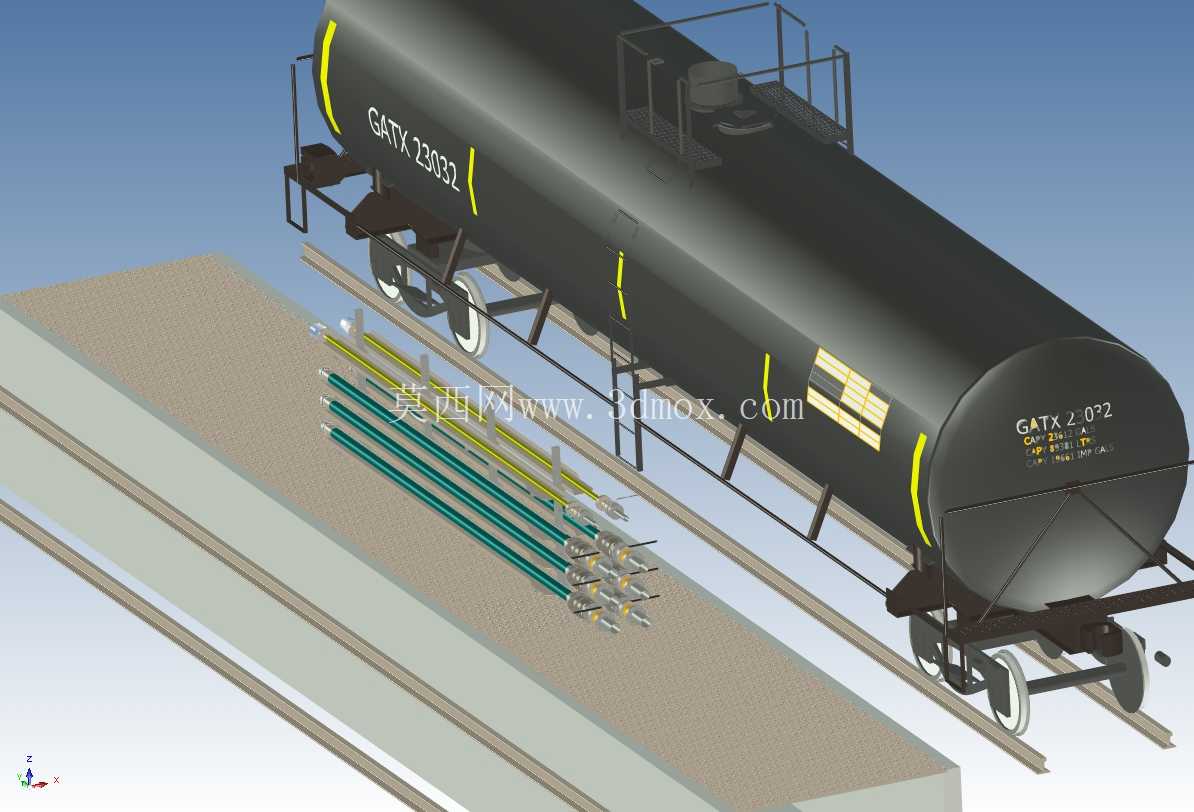

这套三维结构围绕铁路货运场景下的罐车装卸作业需求展开，核心适配干线铁路常用的GATX系列通用罐车作业边界，解决罐车在专用装卸线对位后的介质输送衔接问题。从结构布局来看，模型完整还原了标准轨距铁路线路的道床、轨枕与钢轨铺设形态，罐车本体采用常见的黑色卧式罐体结构，罐体两端标注的标识位、走台护栏、端部爬梯、转向架轮对等细节均按照现役罐车的实际尺寸做了等比例还原，罐体上的黄色色带、标识牌位置也符合铁路货运车辆的涂装规范，能直观呈现装卸作业时罐车与配套装置的相对位置关系。

配套的装卸管线组件沿轨道侧方的硬化作业面铺设，采用多组平行排布的硬质输送管搭配端部快接接头结构，管线的架设高度避开了罐车转向架的运行干涉区间，同时预留了接头对位的调整余量，作业时无需大范围挪动管线即可完成与罐车底部装卸口的对接。设计过程中优先考虑了作业效率与安全边界，管线排布间距满足人工操作的最小作业空间要求，每组管线对应一个装卸工位，可同时满足多辆罐车对位后的并行装卸需求，避免单管线作业导致的场站周转效率下降问题。

从安装边界来看，整套装置的铺设范围完全处于铁路装卸线的安全限界之外，不会侵入列车运行的安全轮廓，非作业状态下所有外露部件均不超出轨道侧方的安全距离，不会对调车作业、列车通行造成干涉。罐体与管线的对接位置参考了现役罐车底部装卸阀的标准安装高度，接头的伸缩调整范围覆盖了不同载重状态下罐车因弹簧压缩导致的高度差，无论是空车状态还是满载状态，都能保证接头与罐车接口的同轴度，减少对接时的密封泄漏风险。

结构设计上，轨道侧的作业平台采用防滑铺装面，边缘设置了防坠限位结构，作业人员在平台上操作接头对接、阀门开闭时，有足够的站立空间与安全防护。罐体顶部的走台、护栏结构按照铁路车辆的安全规范设计，护栏高度满足高空作业的防护要求，走台板采用防滑格栅结构，避免雨雪天气作业时滑倒风险。转向架部分的轮对、轴箱、弹簧减震结构均做了细节还原，能直观呈现罐车停驻时的支撑状态，也方便设计人员核对装卸接口与车辆部件的相对位置，避免作业时管线与转向架、制动部件发生碰撞。

这套结构的应用场景主要面向铁路货场、化工园区专用线、油品仓储场站的罐车装卸工位设计，既可以作为新建装卸线的布局参考，也能为现有场站的装卸设备改造提供三维校核依据。设计时充分考虑了不同型号罐车的通用性，管线的横向调整范围覆盖了常见罐车的装卸口横向位置偏差，无需针对单一车型做定制化调整，能适配多种规格的铁路罐车作业需求。整套模型的结构比例严格按照工程实际尺寸搭建，各部件的装配关系清晰，没有出现干涉、错位的问题，可直接用于场站布局的方案评审、作业流程模拟，也能作为装卸设备结构优化的基础参考模型，帮助设计人员提前预判作业过程中可能出现的位置干涉、操作空间不足等问题，减少现场施工后的整改成本。
