多接口带法兰弯管管路连接组件

在流体输送系统的管路布设场景中，多接口异形管路组件一直是解决空间受限、多支路分流需求的核心结构件，这款带法兰的弯管组件正是针对这类工况设计的集成式管路结构。从实际应用场景来看，这类组件常出现在化工介质输送管线、车间压缩空气分支管路、小型液压系统油路布设、暖通空调水循环支路等场景中，用来在有限安装空间内完成主路转向同时引出支路接口，避免多段管件拼接带来的密封点过多、安装同轴度难保证的问题。

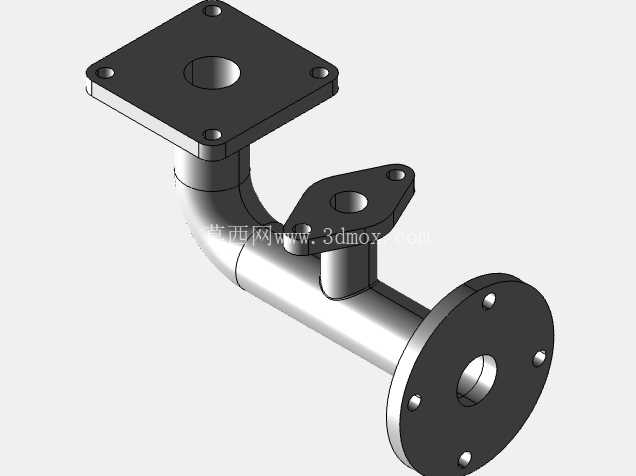

从结构功能特性来看，这款组件集成了三个法兰连接端，主弯管段采用90°弯转结构，一端配置方形法兰安装面，四个角位预留螺栓过孔，适合直接固定在设备侧壁、安装基座这类平面安装位上，方形法兰的密封面做了平面精加工处理，安装时配合密封垫片可实现端面静密封，承压能力可满足中低压管路的使用需求；主弯管的另一端配置圆形法兰，沿法兰圆周均匀分布螺栓孔，可对接同通径的圆形法兰管路，适配常规标准化圆法兰管线的连接要求。在弯管的直管段位置，额外引出两个支管接口，其中一个支管采用矩形法兰安装面，适合对接截面为矩形的传感器、小型控制阀或者异形截面管路，另一个支管采用斜角布置的菱形法兰，顺着支管的斜向角度设置安装孔位，可在不额外增加弯头配件的前提下，实现斜向支路的介质引出，减少管路转接带来的流阻损失。

从设计思路层面拆解，这款结构在建模阶段优先考虑了管路内部流道的顺滑过渡，主弯管的转弯位置采用大曲率半径的圆弧过渡，避免直角转弯造成的介质紊流、压降过大问题，两个支管与主管的连接位置均做了内孔倒角过渡，减少介质分流时的局部阻力。所有法兰的螺栓孔位置均按照通用安装间距设置，方形法兰的孔距、圆形法兰的孔位分度圆直径都匹配常规同通径法兰的安装尺寸，不需要额外制作过渡连接件即可直接对接标准管路配件。法兰端面与管体的连接位置做了加厚补强处理，避免螺栓锁紧时应力集中造成法兰根部开裂，同时管体壁厚根据常规中低压管路的承压要求设置，兼顾结构强度与材料成本控制。

关于安装边界与尺寸适配，这款组件的方形法兰端作为固定安装端时，需要预留的安装操作空间为法兰外轮廓向外延伸至少一个螺栓长度的距离，方便扳手操作锁紧螺栓；圆形法兰端对接管线时，需要保证对接管路的同轴度偏差不超过1mm，避免密封面错位造成泄漏。两个支管的法兰面朝向不同，安装前需要提前确认支路管线的走向，避免安装后支管接口与周边设备、管线产生干涉。整个组件的外轮廓最大尺寸集中在弯管转弯处与两个支管的法兰位置，布设管线时需要在弯管外侧预留足够的安装间隙，避免管路振动时与周边结构产生碰撞摩擦。

从实际选型使用的角度来看，这类集成式法兰管路组件相比多段标准管件拼接的方案，减少了至少三个密封连接点，大幅降低了管路泄漏的风险，同时整体式结构的抗振动性能更好，适合在有轻微振动的设备管路上使用，比如小型空压机的输气管路、移动式设备的内部油路等场景。建模过程中所有法兰的密封面、螺栓孔位置都做了参数化关联，如果需要调整通径、法兰尺寸或者支管角度，可直接修改对应参数快速生成新的结构，不需要重新绘制整个模型，能大幅提升类似管路结构的设计效率。
