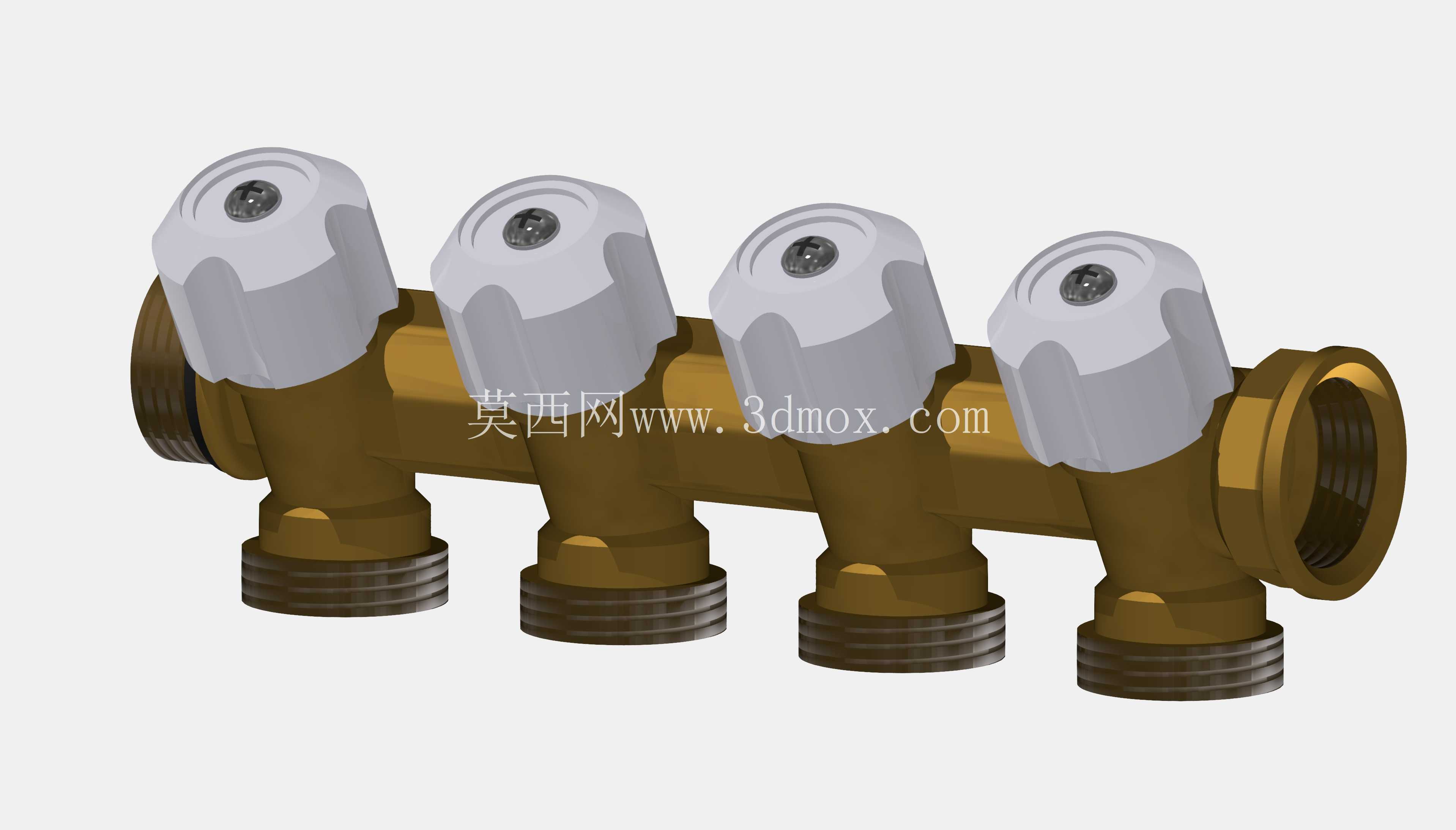

四路带阀黄铜分集水支路分流结构

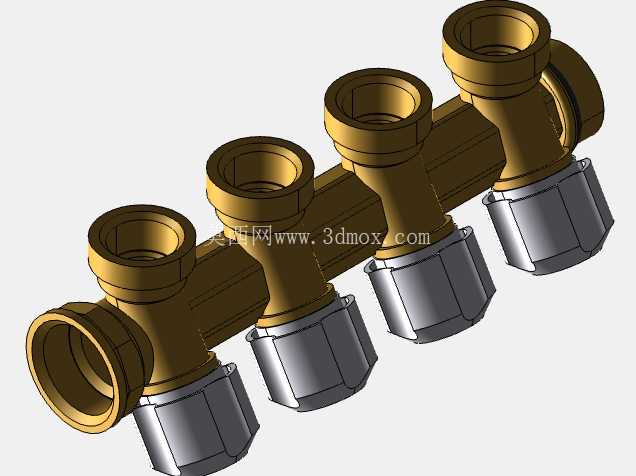

　　做民用给排水、小型暖通支路改造的工程师，对这类多支路带独立控制阀的分流件不会陌生，这次拆解的四路分流结构，核心是解决单路进水向多个独立用水端稳定分水的需求，在实际项目里，这类部件常出现在小户型地暖支路分配、阳台多龙头供水、小型设备冷却水支路分流场景里，替代过去多个三通接头拼接的冗余方案，减少管路接头数量，也就降低了长期使用的渗漏风险。从结构设计逻辑来看，主体采用一体式黄铜锻压流道，没有拼接焊缝，流道内部做了圆弧过渡处理，避免直角转弯造成的流体压损，进水端与出水端都采用标准外螺纹接口，匹配常规家装4分或6分金属管路的连接公差，安装时不需要额外定制转接头，四个下置支路接口的中心距做了等距排布，预留了足够的扳手操作空间，就算是现场带压安装，也不会因为相邻接口间距过小导致扳手卡滞，没法打紧密封扭矩。

　　每个支路上配置的手动旋钮阀，采用了多边形防滑握位，表面做了磨砂质感的硬质包覆，就算手上沾有水渍或者少量油污，转动旋钮的时候也不会打滑，阀杆位置内置了双道O型密封圈，长期频繁开关也不会出现阀位渗漏的问题，每个支路的阀门可以独立控制通断，不需要关闭总进水阀就能单独对某一个支路的终端设备进行检修、更换，在实际运维场景里能大幅减少停水范围，降低对其他支路正常使用的影响。

　　很多刚入行的结构设计人员做这类分流件的时候，容易忽略流道的流量分配均匀性，往往会出现靠近进水端的支路流量大、远端支路流量不足的问题，这个结构在设计时特意调整了主腔体内的导流角度，让四个支路的进水口处的流体压力差控制在5%以内，就算四个支路同时全开，每个支路的流量偏差也不会影响终端用水设备的正常工作。安装边界方面，整个部件的横向总长度控制在常规管路安装的预留尺寸范围内，阀体底部到支路接口端面的距离，匹配常规墙面暗埋管路的伸出长度，安装完成后旋钮距离墙面的预留间隙足够手指操作，不会出现贴墙太近没法拧动阀门的问题，阀体两端的连接螺纹做了退刀槽处理，安装时缠绕生料带或者加装密封垫片都不会出现螺纹咬死的情况，后期拆卸维护也更方便。

　　从材质选型来看，主体采用铅含量符合饮用水输送标准的黄铜材质，抗锈蚀能力强，长期接触水介质也不会出现内壁结垢堵塞流道的问题，旋钮部分采用高强度工程塑料，耐老化性能优异，就算是在潮湿的厨卫或者设备间环境里使用，也不会出现壳体脆裂的问题。在实际选型应用中，这类分流结构相比塑料材质的分流件，抗水锤冲击能力更强，遇到管路压力突然波动的情况，不会出现阀体开裂的问题，适合用在供水压力不稳定的老旧小区管路改造，或者小型工业设备的冷却水循环支路里，四个独立控制阀的设计，也可以根据实际使用需求，关闭暂时不用的支路，减少无效的流体循环，降低循环泵的工作负载，起到一定的节能效果。很多现场安装的师傅反馈，这类一体式分流结构比多个接头拼接的方案安装效率高30%以上，只需要在两端接入主管道，四个支路直接对接终端管路即可，不需要反复调整多个接头的角度，也减少了接头处渗漏的隐患，在批量装修的项目里，能大幅缩短管路安装的工期。
