6至42毫米手动管材旋转切割器

这款手动管材切割器面向现场管道安装、维修与预制工位，核心工作区间覆盖直径6毫米至42毫米的圆管，适用于薄壁金属管、铜管、铝管以及部分硬质塑料管的截断作业。在暖通管路布设、给排水支管改造、气动系统配管、设备外围管线维护等场景中，操作人员不需要携带电动切割机或大型台架设备，单手握持即可完成划线后的垂直切断，切口受外力扰动小，后续去毛刺与套丝工序的余量更容易控制。

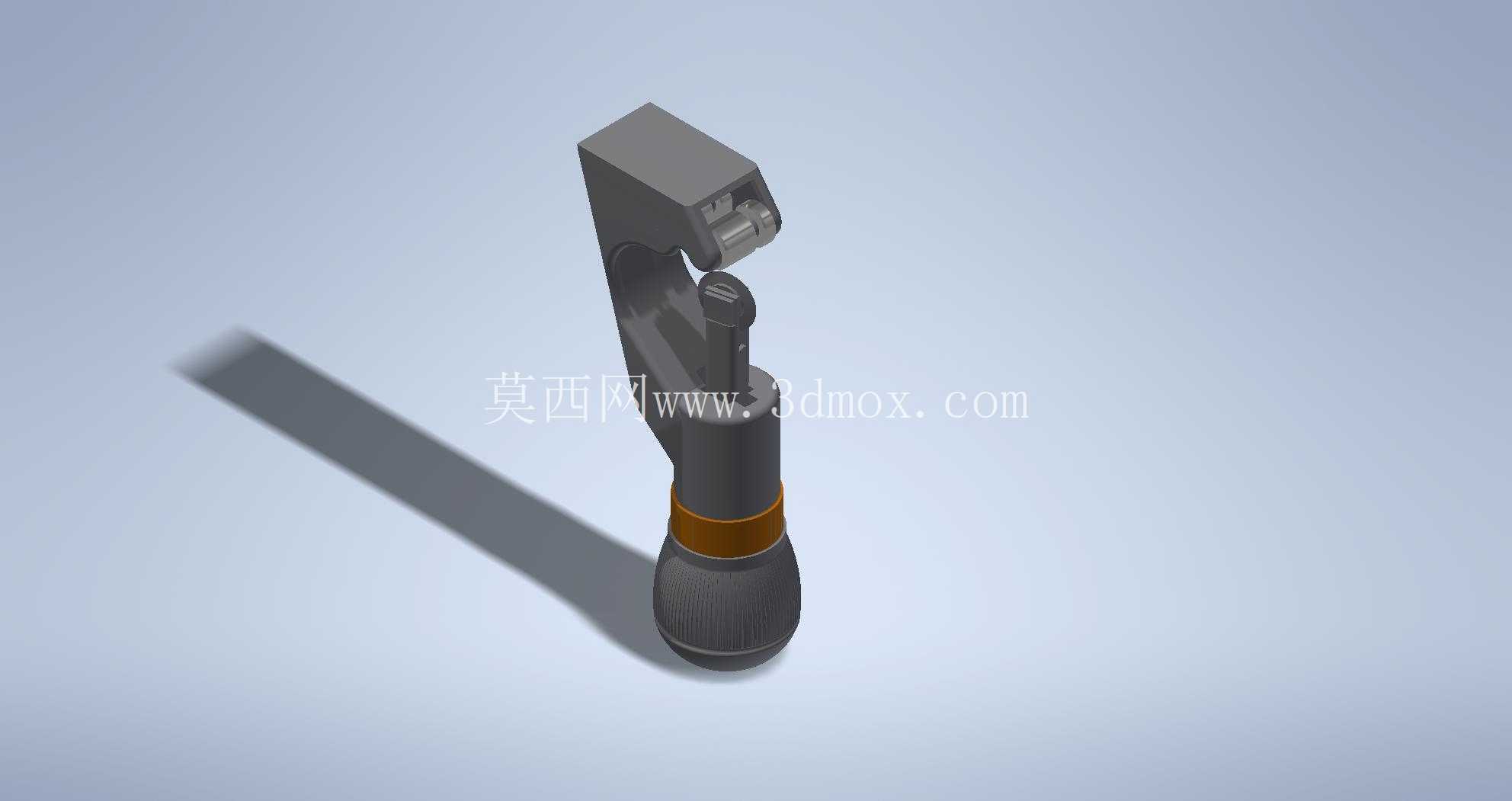

结构上采用C形开口机架跨抱管材的布局，切割轮从一侧压入管壁，支撑导向轮在另一侧贴合管面。转动工具绕管材周向进给时，切削轮沿环形轨迹逐步切入，配合手柄端的旋钮微调进给量，能够避免一次压入过深造成管口压扁、崩刃或切面偏斜。机架上部保留了清晰的轮轴安装位与锁紧结构，刀片磨损后可拆换；下部握持区域做了防滑纹理处理，靠近机架的位置设置环形色带，既增强握持辨识度，也在视觉上区分施力段与进给调节段。

建模时需要重点处理几处配合关系。其一是切割轮与两支承轮之间的包络空间，管材进入后应同时接触三个轮面，中心高度随管径变化而变化，因此C形开口的深度和喉宽必须保证最大42毫米管材通过时，切割轮仍有足够进给行程；在最小6毫米管径下，支承轮不能与切割轮发生干涉。其二是进给螺杆与滑块的传动关系，旋钮旋转带动刀架沿机架导轨方向平移，导轨面需要限制侧向间隙，保证切削力作用下刀轮不偏摆。其三是手柄与机架的过渡段，这里承受绕管旋转时的弯矩，外形从细长握柄过渡到宽厚叉架，壁厚和圆角应连续变化，避免应力集中。

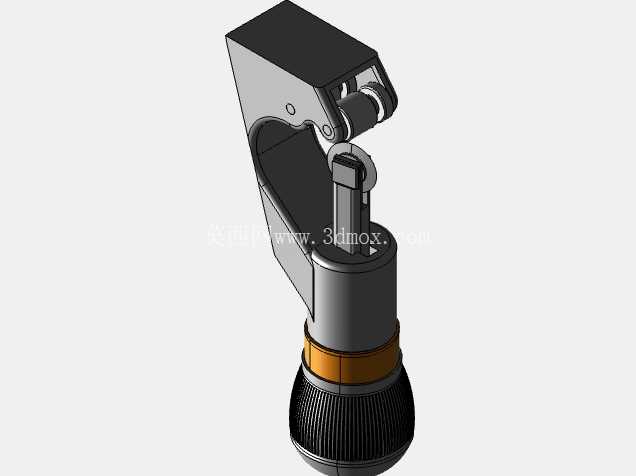

外形边界方面，整体呈竖向手持工具形态，上部为叉形切割头，中部为连接颈，下部为圆柱形握柄。切割头开口方向决定上料方式：管材可从侧向卡入，不必从管端穿套，这对已经安装在墙槽、设备背面或密集管排中的管路尤其重要。设计开口高度时，要让42毫米管在不完全脱离支承轮的情况下顺利进入；握柄直径则按成人单手施力习惯控制，末端加粗并增加滚花，旋转切割时手掌不易打滑。

从实际使用流程看，先将待切位置清理干净并标记环线，再张开切割器使管材落入导向轮与切割轮之间，初步旋紧至刀片轻触管壁。随后绕管材匀速转动一至两圈，确认刻痕位于同一环面后，再小幅旋进进给旋钮。每次进给量不宜过大，尤其薄壁铜管受力后容易失圆，应依靠多圈渐进切削形成连续切缝。切断后管口内缘常会留下轻微翻边，模型结构中若集成铰刀或去毛刺槽，可在同一工具上完成管口修整，减少现场换工具的时间。

三维造型层面，机架主体适合用铸件或锻件形态表达，外轮廓简洁但内部受力路径明确；切割轮、销轴、锁紧螺钉、进给螺杆和握柄分别作为独立子装配处理，便于在工程图中表达拆装关系。轮片边缘应做出尖锐楔形截面，支承轮则采用带凹槽的圆柱面，以适应不同管径并限制管材轴向窜动。手柄纹理可通过周向阵列凸筋实现，既提升外观真实度，也传达防滑功能。

该工具的设计价值不在于高自动化，而在于受限空间内的可靠、便携与可控切割。相比角磨机或砂轮切割，它不会产生大量火花和高温，也不易使薄管端口退火变形；相比大型切管机，它能直接带到管廊、吊顶、机柜旁完成作业。结构建模时若把管径调节范围、刀轮进给行程、开口避让距离和手柄握持尺寸统一校核，就能得到一套既符合维修现场习惯、又便于制造与装配的手动切管工具数字样机。
