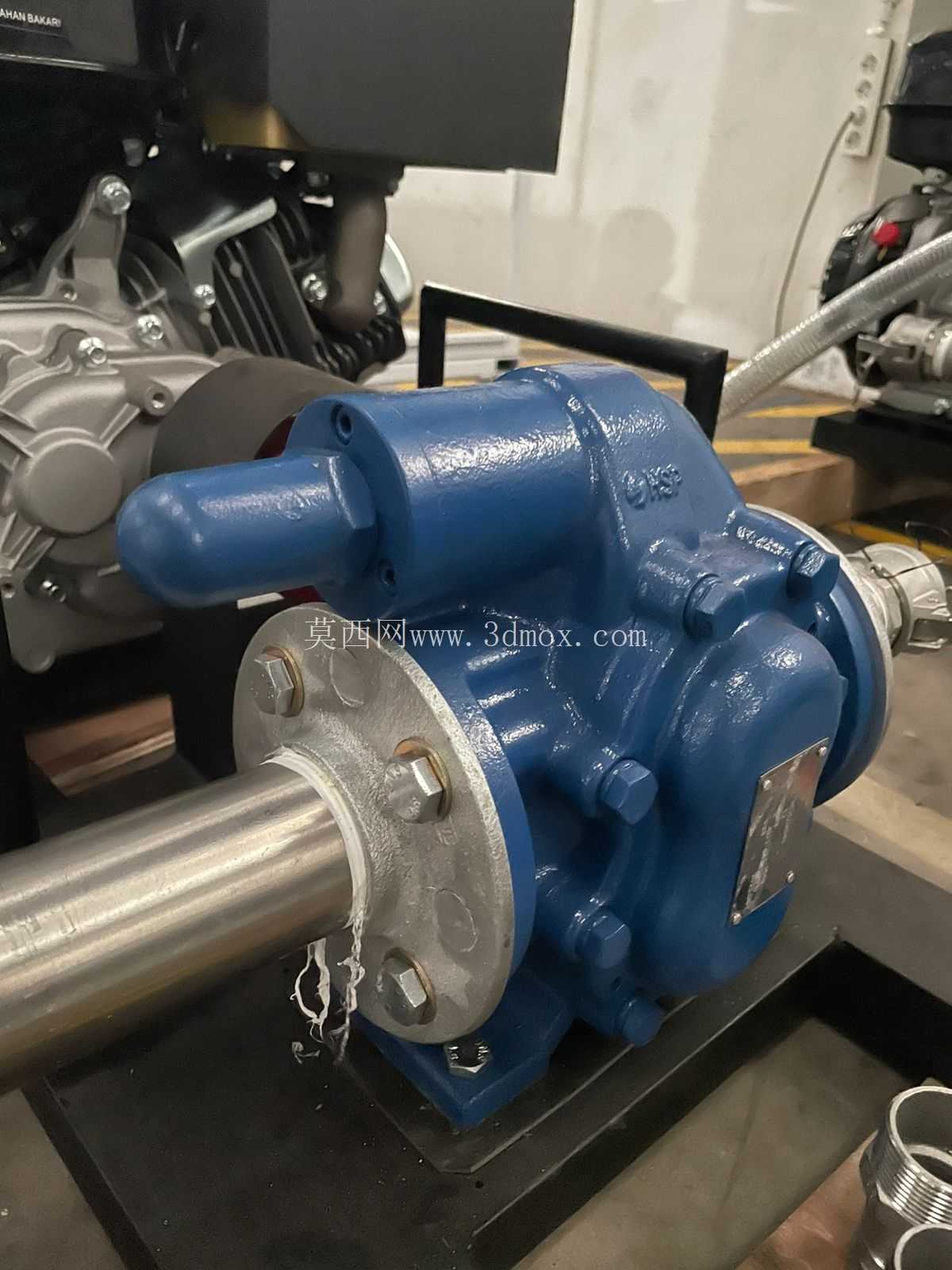

岳马KCB200型燃油润滑油输送齿轮泵结构

在中小型燃油加注站、厂区设备集中润滑站、工程机械维保车间的流体输送场景里，这类齿轮泵是非常常见的容积式输送部件，不同于大流量离心式输送泵，它的核心优势是输送粘度偏高的介质时仍能保持稳定的输出压力，不会因为介质流动性差出现抽空、流量大幅波动的问题。日常作业中，它主要承担燃油、润滑油类介质的短距离输送、系统补压、工位加注的功能，比如机床集群的集中润滑系统供油、小型燃油储油设施的转输作业、工程车辆维保过程中的润滑油加注，都能看到同结构齿轮泵的应用。

从结构设计逻辑来看，这款齿轮泵采用的是外啮合齿轮的核心工作结构，泵体内部一对参数匹配的渐开线齿轮在腔体内做啮合转动，进油侧的轮齿脱开啮合时会形成局部真空，将介质吸入泵腔，随着齿轮转动，齿槽内的介质被持续带到出油侧，轮齿进入啮合时挤压齿槽内的介质，形成稳定的压力输出。泵体的进出油口采用法兰连接结构，法兰面预留的螺栓孔位匹配通用管路法兰的安装尺寸，现场安装时不需要额外做转接件就能对接标准输油管路，法兰端面的密封槽设计可以适配耐油橡胶垫片，避免输送过程中出现介质渗漏。

泵体侧面伸出的动力输入轴采用平键连接结构，轴伸端的直径、键槽尺寸匹配常规的联轴器安装标准，可以直接对接Y系列三相异步电机或者液压马达的输出端，不需要额外定制连接轴套。轴伸位置设置了多层耐油密封结构，最外侧是防尘圈阻挡外界粉尘杂质进入密封腔，中间是骨架油封阻挡泵内介质沿轴向渗漏，内侧还有一道减压密封环平衡泵腔内部的轴向压力，避免高压介质直接冲击骨架油封导致密封件过早失效。泵体上方设置的安全阀结构，是这类输送泵必备的过载保护设计，当出油侧管路出现堵塞、阀门误关闭导致系统压力超过设定阈值时，安全阀会自动开启，将高压侧的介质导回进油腔，避免泵体或者管路因为超压出现破损，安全阀的开启压力可以根据实际输送工况调整，不需要拆解泵体主体就能完成压力校准。

安装固定方面，泵体侧面集成的安装支脚预留了两个通孔式安装位，安装孔的中心距、孔径尺寸匹配通用的泵组安装底座标准，现场安装时可以直接通过螺栓将泵体固定在预制的安装机架上，支脚与泵体一体铸造成型，结构刚性足够承受泵运行过程中的振动载荷，不会因为长期运行出现支脚变形、连接松动的问题。泵体的整体外形轮廓做了圆角过渡处理，没有尖锐的凸起结构，一方面是铸造工艺的需求，减少铸件应力集中的问题，另一方面也能避免现场安装、维保过程中出现磕碰划伤的情况。

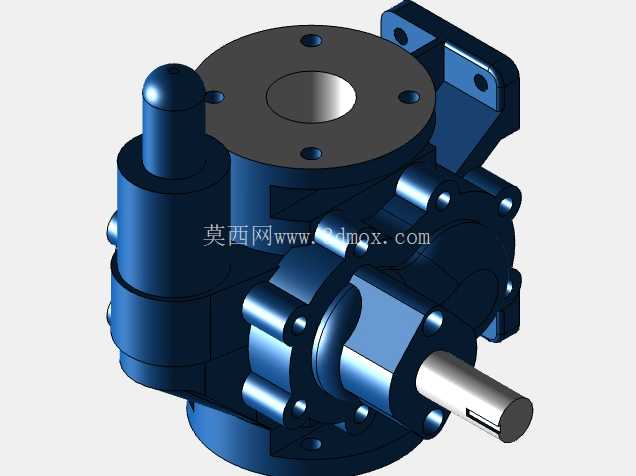

从实际选型适配的角度来看，这款齿轮泵的流量参数适配中小流量的输送需求，对于输送介质的粘度适配范围比较宽，从低粘度的轻柴油到中等粘度的机械润滑油都能稳定输送，不适合输送含有固体颗粒的介质，否则会造成齿轮齿面磨损、泵腔间隙变大，最终导致输出压力不足、流量下降的问题。建模过程中对泵体的内部流道、齿轮啮合间隙、密封件安装槽位都做了等比例还原，各个连接部位的配合尺寸都按照实际加工公差做了预留，不管是做泵组的装配干涉检查，还是做输送系统的布局模拟，都能直接调用模型完成布局验证，不需要再对模型结构做额外的修正。泵体外部的连接螺栓、定位销的位置都按照实际装配关系做了排布，拆解模型的时候可以清晰看到各个部件的装配顺序，对于刚接触容积式泵结构的设计人员来说，也能通过模型直观理解齿轮泵的工作原理和装配逻辑。
