通风系统混风调节管路集成装置

项目分类:泵 发布时间:2026-01-12 ID:1120458

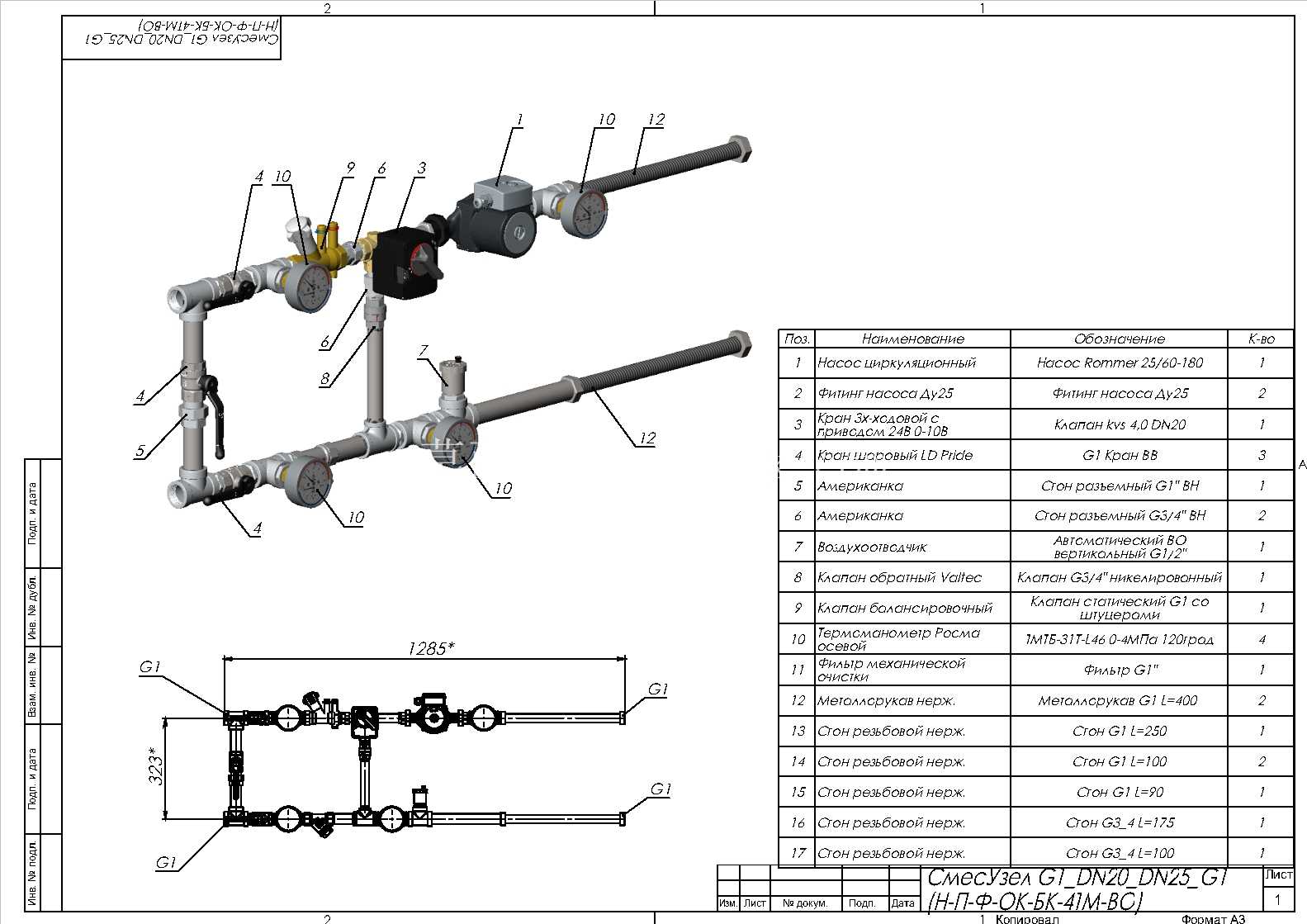

  • 通风系统混风调节管路集成装置

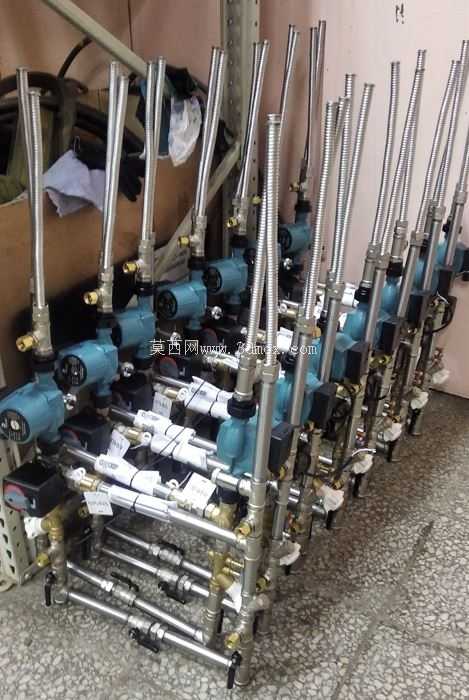

  • 通风系统混风调节管路集成装置

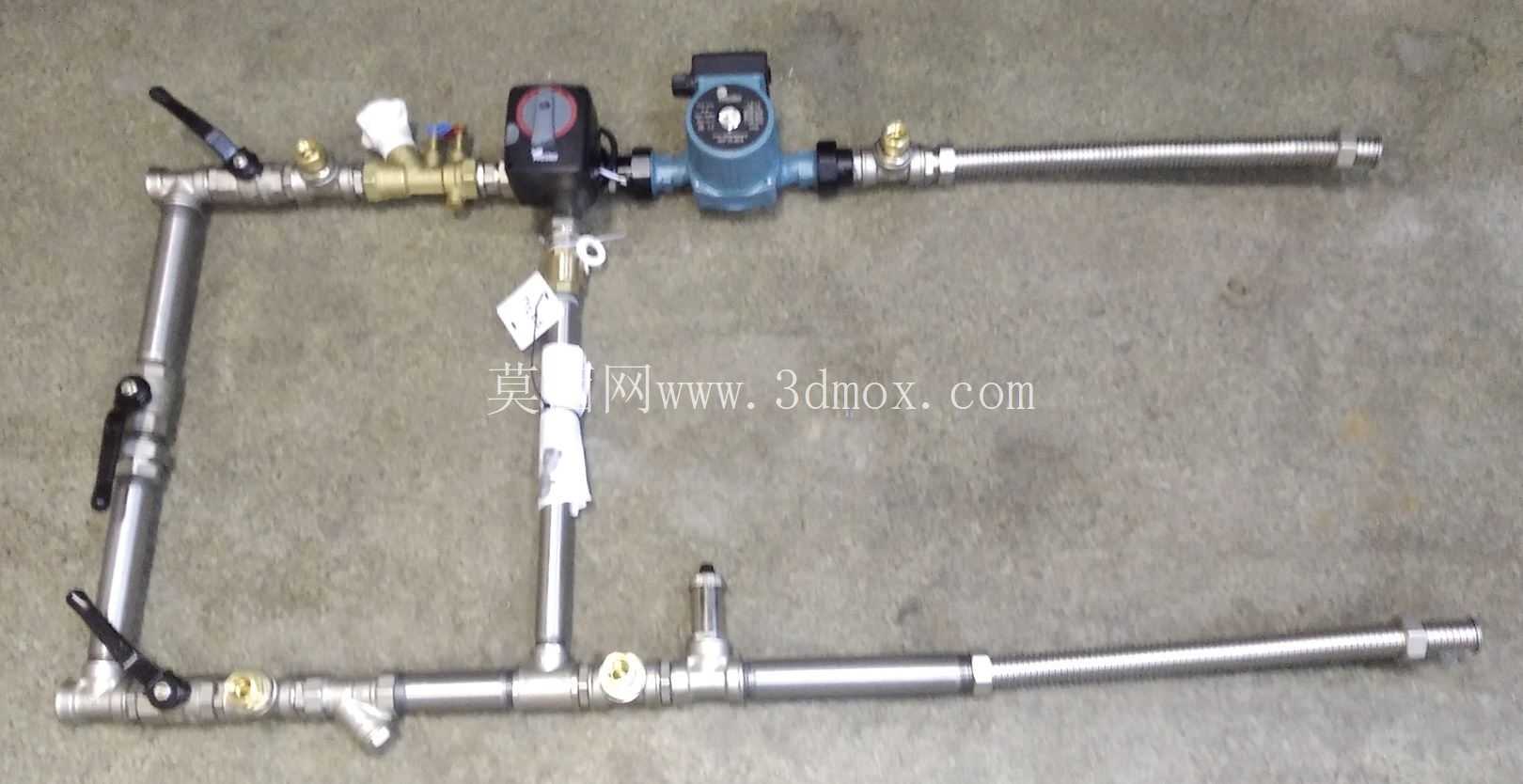

  • 通风系统混风调节管路集成装置

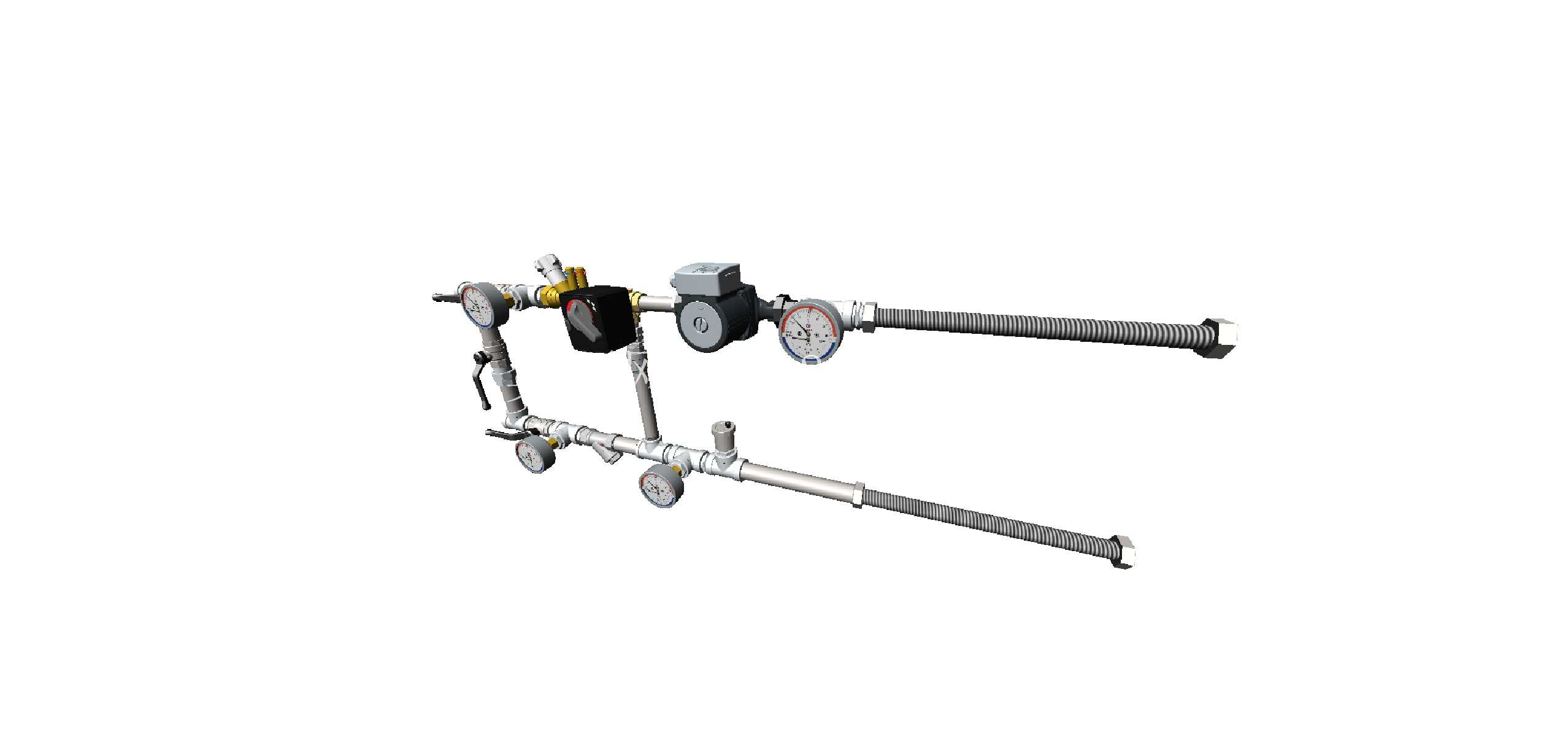

  • 通风系统混风调节管路集成装置

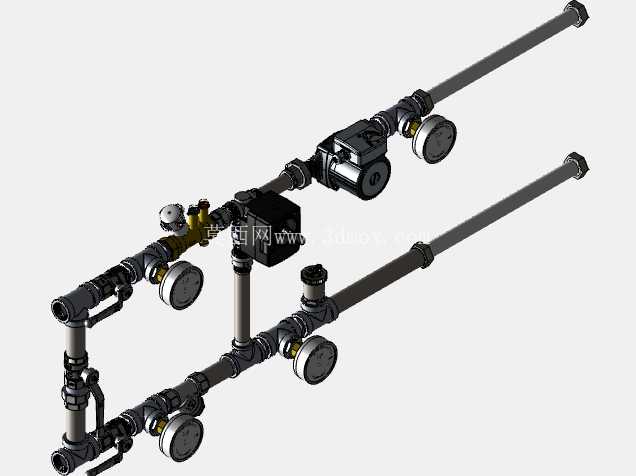

  • 通风系统混风调节管路集成装置

这套通风混风管路集成结构,主要应用在商用建筑新风系统、工业车间通风换气系统的风温调节环节,核心作用是将不同温度、不同来源的气流按比例混合后送入下游送风段,避免单一风源温度过高或过低造成末端送风舒适度不足、工艺送风参数不达标等问题。在实际工程场景中,这类混风节点常出现在空调机组新风与回风交汇段、烘干设备热风循环补风段、地下空间通风系统的新风掺混段,相比现场散件拼接的管路结构,集成化的阀组设计能大幅减少现场安装的焊缝、接头数量,降低管路漏风风险。

从功能配置上看,整套结构沿主气流方向设置了两路支管接入端,每路支管都配有独立的截止控制阀,可根据送风参数需求单独调节单路气流的通断与开度,其中一路支管串接了带执行器的电动调节单元,可接入楼宇自控或车间设备控制系统实现风阀开度的自动调节,无需人工现场操作。管路中段预留了压力表安装位,可实时监测混风段的管内压力,运维人员可通过压力数值判断管路是否存在堵塞、阀件卡滞、漏风等异常,避免系统运行时出现送风不足的问题。主管路末端采用波纹软管连接结构,可补偿安装过程中的轴向、径向尺寸偏差,也能缓冲设备运行时传递到管路的振动,减少硬连接带来的应力集中与接头松动风险。

设计过程中优先考虑了管路的流道平顺性,所有支管与主管的连接位置都采用斜向顺流接入角度,避免直角对接造成的局部风阻过大、气流紊流噪音问题,阀件安装位置都预留了足够的操作空间,不管是手动阀的手柄操作,还是电动执行器的接线、检修,都不需要额外拆解周边管路。底部设置的多个支撑脚可直接固定在机组支架或土建基础上,支撑点位置经过重心核算,避开了阀件、仪表的安装位,不会出现安装后结构干涉的问题。

安装边界方面,整套装置的主管路沿轴向延伸,两路支管分别从主管侧上方、侧方接入,安装时需要在主管两端预留至少一倍管径的直管段,避免紧邻弯头、变径等部件影响气流混合均匀度;电动执行器侧方需要预留接线与检修空间,压力表位置要避开管路冷凝水滴落的区域,防止表盘进水锈蚀。波纹软管的连接端要注意同轴度偏差不能超过软管允许的补偿范围,避免强行对位造成软管永久变形、密封失效。所有阀件的安装方向都与气流方向标识一致,反向安装会导致阀板受力异常,调节精度下降甚至出现阀件无法完全关闭的问题。

在实际选型匹配时,这套结构可根据系统风量需求调整管径参数,不同工况下可更换不同量程的压力表、不同扭矩的电动执行器,适配从普通商用通风到工业工艺送风的多种场景。相比传统的现场拼焊管路,集成化的结构在出厂前就完成了阀件预装、压力测试,现场只需要对接两端管路即可完成安装,能大幅缩短施工周期,也减少了现场焊接带来的焊渣残留、管路变形等质量隐患。日常运维时,可通过关闭两端截止阀,对混风段内部进行清理,去除长期运行积攒的灰尘、杂物,避免杂物堵塞下游过滤器或末端送风口。
