便携式管子缺口加工专用工装结构

这套管子缺口工装主要面向现场管道预制、小型管件修配以及车间单件小批量加工场景。在管路安装、液压管线布置、换热设备配管和机架管件焊接前，管端往往需要开出缺口、坡口或局部让位轮廓，使支管与主管、管件与法兰座之间能够获得贴合的装配关系。常规大型切管设备适合固定工位的批量作业，但在维修现场、狭窄安装区域或试制工段，工件搬运成本高，装夹调整时间长，这类便携式缺口器就能承担快速修配任务。

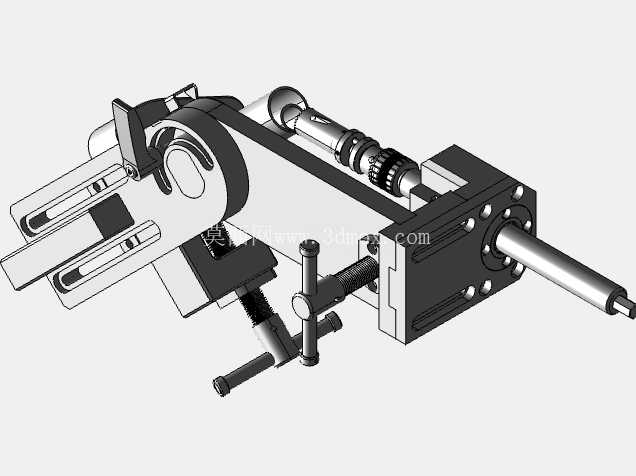

从结构上看，装置采用横向主轴进给与手动夹持相结合的布置方式。右侧主轴箱体承担刀具旋转与轴向进给，伸出轴用于安装铣削或切口刀具，箱体端面上的紧固螺钉用于端盖定位和轴承预紧。中部滑台承担主轴单元的直线移动，导向杆与调节螺杆配合，使刀具在加工过程中保持稳定进给路径。左侧夹具体负责管件定位，开口式夹持结构可适应圆管外圆，配合压块和锁紧手柄，将工件固定在加工区域，避免切削时管体转动或窜动。

实际使用时，先将待加工管子穿入或靠入夹持位，调整管口相对刀具的轴向位置，再通过手柄压紧工件。刀具进给量由手轮和螺杆控制，操作者可以根据管壁厚度、材料硬度和缺口深度分次进给。对于薄壁管，过大的单次切深容易造成管口变形、毛刺外翻或刀具颤振；对于厚壁管，则需要在保证刚性的前提下分段切削。该结构把夹紧、导向、进给和切削支撑集中在同一底座上，减少了二次找正环节，适合管口形状需要现场配作的工况。

设计思路上，这套机构并不追求高自动化，而是强调便携、可调整和易维护。主轴箱采用分段装配形式，内部可布置轴承、隔套和锁紧件，便于控制轴系窜动；外露的调节手柄方便操作者快速锁定滑台位置；夹具体上的长槽结构为不同管径或不同加工位置提供了调整余量。底座与各功能模块之间通过螺钉、定位面和支撑柱连接，既保证装配后的几何关系，也方便拆卸更换易损件。

外形边界方面，模型整体呈长条形卧式布局，主轴输出方向与管件夹持轴线大致垂直，加工区域集中在中部。安装时需要在刀具运动方向预留操作空间，在手轮、锁紧手柄和管件插入侧保留手部活动距离；底座下方应保持平整支撑，避免悬臂夹紧时整机倾覆。若将其固定在工作台上，可在底座周边设置压块或螺栓固定点，以提高切削稳定性；若作为便携工具使用，则需控制夹持力和进给节奏，防止工件与刀具之间产生冲击。

从结构设计角度看，三维建模时需要重点检查主轴与夹具的相对高度、刀具中心线与管体轴线的交点位置、滑台行程是否覆盖目标缺口深度，以及手柄转动时是否与管体、底座发生干涉。夹具体的让位开口不能只按最大管径绘制，还要考虑管口毛刺、焊缝余高和管件放入角度。导向杆直径、螺杆支承间距和主轴悬伸长度会直接影响切削刚性，若悬伸过长，加工出的缺口边缘容易出现振纹，尺寸一致性也会下降。

该类工装在管道维修、样机配管、工装夹具制作和小型金属加工单元中具有较强实用性。它把管端缺口加工从固定设备上解放出来，使现场修配能够围绕工件实际位置完成；同时，其清晰的机械传动关系也为后续改型提供了基础，例如更换夹持块以适应不同管径，增加限位块控制缺口角度，或在主轴端接入动力单元提高切削效率。
