法兰管道对接焊接压紧定位工装

这套工装的核心作用，是在管道预制车间、现场管段安装工位里，把待焊的圆形法兰和直管段牢牢约束在同轴位置，避免人工点焊时法兰面歪斜、螺栓孔错位、管道轴线偏移这类返工问题。现场施工里最常见的痛点，就是工人手扶法兰对齐管口，点焊冷却后松开，法兰端面和管道轴线的垂直度偏差超差，后续和阀门、泵组对接时螺栓穿不上，强行拉合还会给管路带来额外装配应力，运行后焊缝位置容易出现疲劳渗漏。这套机构就是针对中小口径管道法兰焊的定位需求做的结构设计。

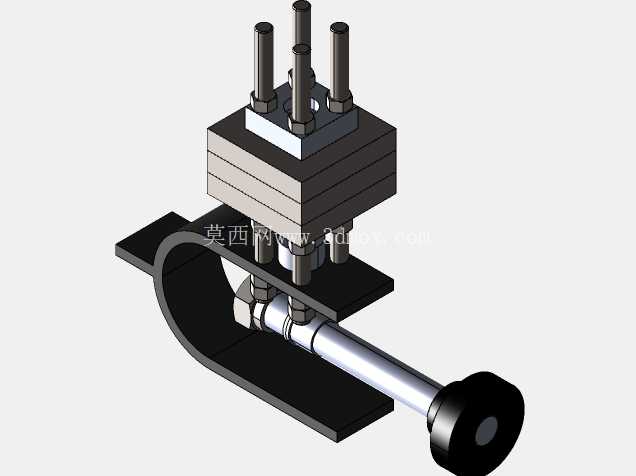

从结构布局来看，整套工装分为底部抱管定位组件、中部叠层承压基座、顶部多组压紧导柱三大部分。底部的C形开口抱箍跨搭在待焊管道外壁，抱箍内侧贴合管面，配合横向贯穿的长轴锁紧手轮，旋转手轮就能带动抱箍收口，把整台工装固定在管道靠近焊口的位置，不需要在工件上额外钻孔或者点焊临时码板，拆装不会在管材表面留下焊疤。中部的多层叠板基座承担载荷传递，叠层结构一方面可以通过增减垫片调整整体工作高度，适配不同管径下法兰端面的高度差，另一方面叠板之间的接触面经过精加工，承压时不会出现侧向滑移，保证压紧力垂直向下作用在法兰端面上。顶部伸出的四根带锁紧螺母的导向压柱，压头直接抵在法兰的背面台阶位置，四根压柱沿法兰周向均匀布置，拧紧螺母时四点同步施压，把法兰端面紧紧压靠在工装的定位基准面上，从根源上消除法兰和管道对接处的间隙，焊接过程中热变形也不会让法兰出现翘起偏移。

实际使用时，先把待焊管道架设在滚轮架或者简易支撑上，管口端面加工出焊接坡口，再将法兰套入管道端部，初步对齐螺栓孔方位后，把这套工装从管道侧方卡入，让底部抱箍环抱管身，调整工装轴向位置，让中部定位面贴合法兰的密封端面，随后转动横向手轮收紧抱箍，确认工装自身和管道无相对晃动，再依次拧紧顶部四根压柱的锁紧螺母，施压过程中随时用角尺核对法兰端面和管道轴线的垂直度，若有微小偏差，可以微调对应位置压柱的进给量，直到形位公差满足焊接工艺要求，之后工人就可以在法兰和管道的接缝处均匀分段点焊，定位焊点完全冷却后，松开压柱和抱箍手轮，即可把整套工装从管道上拆下，后续完成整圈焊缝的满焊作业。

设计阶段做结构校核时，重点考虑了几个边界条件：首先是抱箍的开口行程，覆盖车间常用的中小口径无缝钢管、镀锌钢管外径范围，不用更换抱箍配件就能适配多规格管材；其次是横向锁紧长轴的长度预留，手轮旋转的行程足够让抱箍完全松开，工装可以直接从管道径向取出，不需要沿管道长距离拖拽，在密集排布的管廊施工现场也能灵活操作；顶部压柱的伸出量留有足够调节余量，适配不同厚度的平焊法兰、对焊法兰，压柱末端做了防滑平头处理，压紧时不会刮伤法兰加工面。安装边界上，整套工装的轴向占用长度不到半米，径向最高点距离管道外壁的高度控制在常规操作空间内，在管道旁边有其他管线、支架遮挡的工位，也不需要额外腾出大面积作业区域。叠层基座的侧边做了轻量化切槽，在保证结构刚性的前提下降低整体重量，工人单人即可搬运、对位、锁紧，不需要起重设备辅助。和传统的法兰焊接定位方式相比，这套机构完全替代了人工手扶、临时码板点焊的工序，定位一致性好，不同工人操作得到的法兰垂直度偏差都能控制在工艺允许范围内，大幅减少焊后法兰面的车削修正工作量，也避免了临时码板焊疤打磨补漆的额外工序，在管道预制厂批量加工管段、现场安装小队配焊法兰的场景下都能适配，结构里没有复杂的液压、电控元件，车间多粉尘、焊渣飞溅的环境下故障率极低，日常维护只需要定期清理抱箍和压柱螺纹上的锈迹、焊渣，涂抹润滑脂即可长期使用。
