啤酒酿造用CIP进水控制阀组结构设计

在啤酒酿造的CIP在位清洗系统中，进水口阀组是衔接清洗液供给管路与罐体、输送管线的核心控制部件，这套三维结构完整还原了卫生级阀组的装配逻辑与功能布局，可直接用于酿造车间管路改造、设备选型的结构参考。从实际工况来看，该阀组需要同时满足常温清洗水、高温碱液、酸性清洗液的通断切换需求，所有过流部件均采用卫生级抛光处理，避免介质残留滋生杂菌，影响啤酒发酵的风味稳定性。

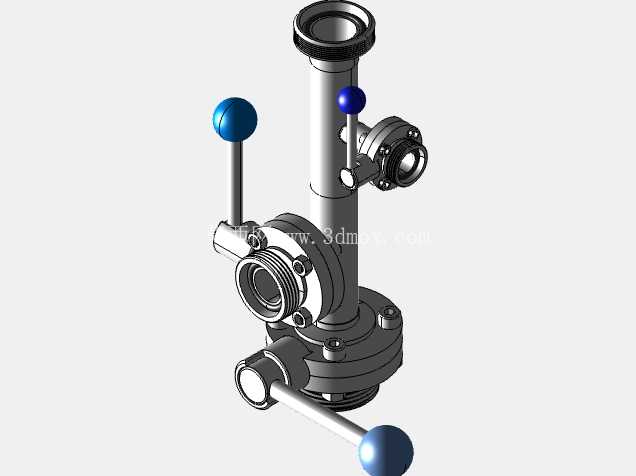

结构设计上，阀组采用立式集成布局，主通径管路垂直布置，侧方预留三个不同通径的法兰接口，可分别对接清洗液进液管、回流管以及压力检测支路，减少管路分散布置带来的卫生死角。三个带蓝色球形手柄的截止阀分别控制不同支路的通断，手柄的球形端头做了防滑处理，操作人员佩戴防滑手套也能快速完成启闭操作，手柄的旋转角度限位做了明确的结构约束，全开、全关位置有清晰的机械卡位，避免操作时出现阀瓣不到位导致的内漏问题。顶部的接口采用快装卡箍连接结构，适配酿造行业通用的卫生级卡箍标准，安装时无需额外焊接，只需对齐密封垫后卡紧卡箍即可完成密封，大幅缩短现场安装的工时，也便于后期拆卸检修、更换密封件。

从安装边界来看，主阀体底部的法兰为安装基准面，安装时需要保证主通径的垂直度偏差不超过1/1000，避免阀瓣长期偏磨导致密封失效。侧方三个接口的中心距严格匹配酿造车间通用管路的排布间距，可直接替换原有老旧阀组无需调整周边管路位置。阀杆部位采用双层卫生级密封结构，外层为防尘密封圈，阻挡车间环境中的粉尘、水汽进入阀杆摩擦副，内层为耐酸碱的氟橡胶密封圈，耐受CIP清洗过程中85℃高温碱液的长期腐蚀，密封件的更换无需拆解整个阀组，只需拆下阀杆压盖即可完成更换，降低维护成本。

实际应用中，该阀组可同时实现进水、回流、支路取样的多重控制功能，在CIP清洗流程启动时，先打开主进水阀向管路注入清洗液，待管路内空气排净后再开启回流阀形成清洗循环，支路接口可在线安装电导率传感器，实时监测回流清洗液的浓度，判断清洗是否达到工艺要求。阀组的所有转角位置均做了圆弧过渡处理，不存在直角积液区，清洗过程中介质可完全冲刷到所有过流表面，符合食品接触设备的卫生设计要求。建模过程中对所有配合面做了公差匹配，阀瓣与阀座的配合间隙控制在0.03mm以内，既保证启闭动作顺畅无卡滞，又能保证关闭状态下的零泄漏，避免清洗液串流影响清洗效果。整体结构没有多余的外露突出部件，所有紧固件均采用内六角卫生级螺栓，螺栓头与阀体表面齐平，不会积留污物，日常车间清洁时可直接用高压水枪冲洗外表面，无清洁死角。
