管道P&ID原理图转三维管路布局设计

在化工、制药、食品加工等涉及流体输送的生产场景中，管路系统的设计合理性直接决定了生产流程的稳定性、后期运维的便捷性以及现场施工的容错空间。传统的二维P&ID原理图仅能表达管线的逻辑连接关系、阀门与仪表的点位布置，无法直观呈现管路在三维空间中的走向、与周边设备的干涉情况、安装操作的预留空间，很多现场施工中出现的管线碰撞、阀门操作位预留不足、检修空间不够等问题，本质上都是二维设计向三维落地过程中缺少空间校验导致的。

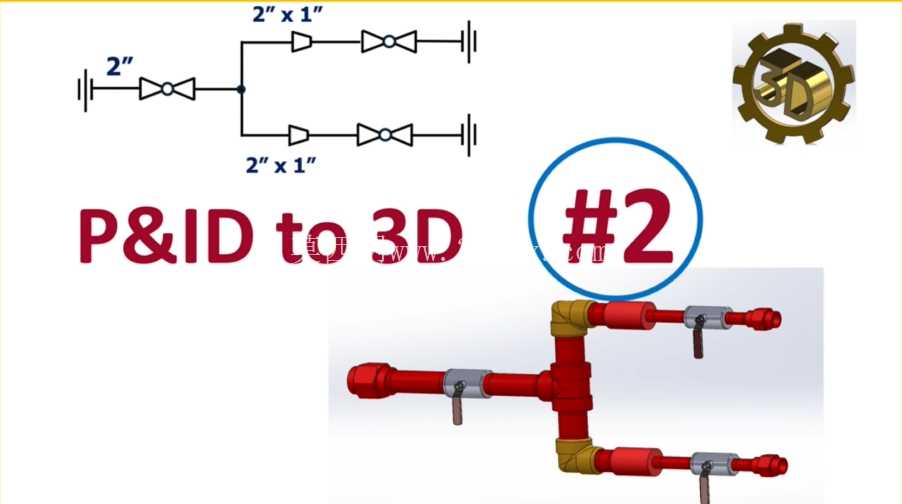

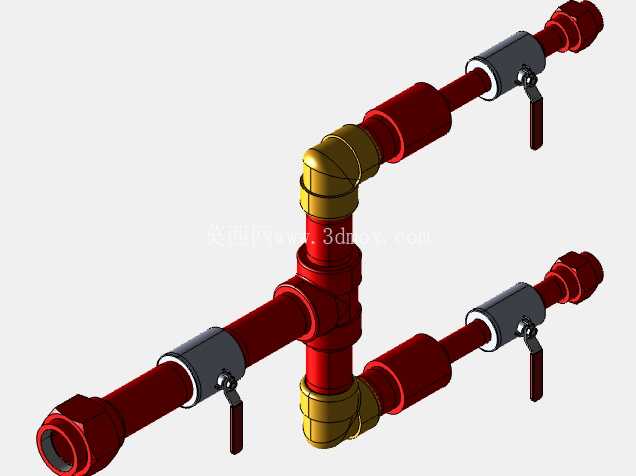

这套从P&ID原理图转换而来的三维管路设计，核心是把二维逻辑里的管线连接关系映射到三维空间中，还原实际管路的装配形态。从原理图的逻辑来看，主路为2英寸口径的工艺管线，在节点位置分出两路2英寸变1英寸的支管，每段管路上都配置了对应的切断阀门，管端设置了连接法兰用于和上下游设备对接。三维建模过程中，首先要匹配不同口径管材的实际外径、壁厚参数，确定弯头、三通、变径接头等管路附件的标准尺寸，阀门的手轮方向、安装高度都要结合现场操作的人体工程学要求调整——比如水平管段上的阀门手轮默认朝上或朝向操作通道，避免手轮朝向设备侧或墙体侧导致后期无法开关操作。

设计思路上，并没有完全照搬二维图的直线连接逻辑，而是结合管路敷设的常规要求做了空间优化：主路管线保持水平走向保证流体输送的压损最小，分支处采用正三通结构减少流体紊流，支管引出后保持和主路的垂直间距，避免支管和主路的支撑件发生干涉。所有管路的连接端都预留了法兰安装的螺栓操作空间，法兰对接面的位置避开了墙体、设备立柱等固定结构，保证后期拆装螺栓时有足够的扳手操作空间。阀门的安装位置统一设置在距离操作面1.2米到1.5米的高度区间，不需要操作人员攀爬或下蹲就能完成开关操作，对于需要频繁调节的管段，还预留了后期加装执行机构的安装空间，不需要重新切割调整管线。

从安装边界来看，这套管路布局的整体占用空间在三维模型中做了完整的包络校验：主路管线的中心高度距离安装基准面1.2米，两路支管分别向上下两个方向引出，支管末端的法兰接口距离主路中心的垂直距离为300毫米，水平方向伸出长度为250毫米，所有阀门的手轮最外端距离管线中心的距离为150毫米，整套管路安装完成后，不会和周边并行布置的其他工艺管线、电缆桥架产生空间冲突。建模过程中还同步考虑了管路支撑的设置位置，每段直管的支撑间距符合对应口径管材的挠度要求，三通、阀门等载荷集中的位置单独设置支撑点，避免管路运行过程中因为自重或流体水锤效应产生变形泄漏。

对于结构设计从业者来说，这种从二维P&ID到三维模型的转换，不是简单的线条拉伸，而是要把工艺逻辑、安装要求、运维需求全部融入到三维空间布局中。很多新手建模时容易只盯着二维图的线条连接，忽略了管路附件的实际尺寸、安装操作的空间需求，导致建出来的模型看着逻辑正确，实际根本无法落地施工。比如同样是2英寸的球阀，不同连接形式（法兰、螺纹、焊接）的结构长度不一样，手轮尺寸也有差异，如果直接按简化模型拉伸，到现场就会发现阀门装不上，或者手轮和旁边的管线碰在一起。这套三维设计里所有的管路元件都采用了对应标准件的实际尺寸，每一处连接都做了装配约束校验，甚至连法兰螺栓的穿入方向、垫片的放置位置都做了还原，能够直接导出施工用的轴测图、材料明细表，指导现场的预制和安装工作。

在实际的工程项目中，这种P&ID转三维的设计方法还能提前排查很多逻辑错误，比如二维图上容易遗漏的排凝、放空点位，在三维建模时可以结合管线的坡度要求同步设置，避免后期现场开孔改管。另外，三维模型完成后可以做流体阻力的初步校验，核对不同管段的口径是否满足流量要求，阀门的压降是否在工艺允许的范围内，把很多原本要到现场调试才会发现的问题，在设计阶段就解决掉。
