偏心锥形球面截断调节结构设计

　　在石化、市政给排水、热力输送这类带固体颗粒、高粘度介质的管路系统里，常规同轴球阀的密封面很容易被介质冲刷出沟槽，开关过程中密封副的摩擦行程长，用不了几个检修周期就会出现内漏，偏心锥形球面结构就是针对这类痛点做的优化设计。做这个结构的三维建模时，最先要敲定的是阀芯的偏心距参数，这个数值直接决定了阀门开关过程中阀芯和阀座的接触轨迹——偏心量太小，开关时密封面全程摩擦，磨损快；偏心量太大，关闭时的密封比压不够，高压工况下容易漏，得结合公称通径、设计压力反复算接触角度，保证阀芯在即将关闭的最后几度才和阀座接触，全开时密封面完全脱离，没有摩擦刮蹭，也不会让介质里的杂质卡在密封副之间。

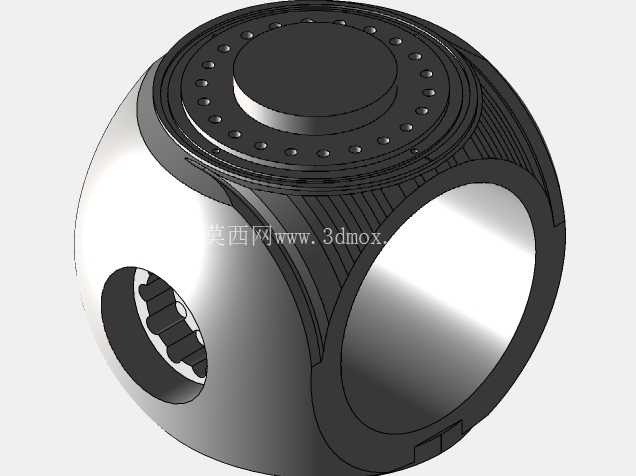

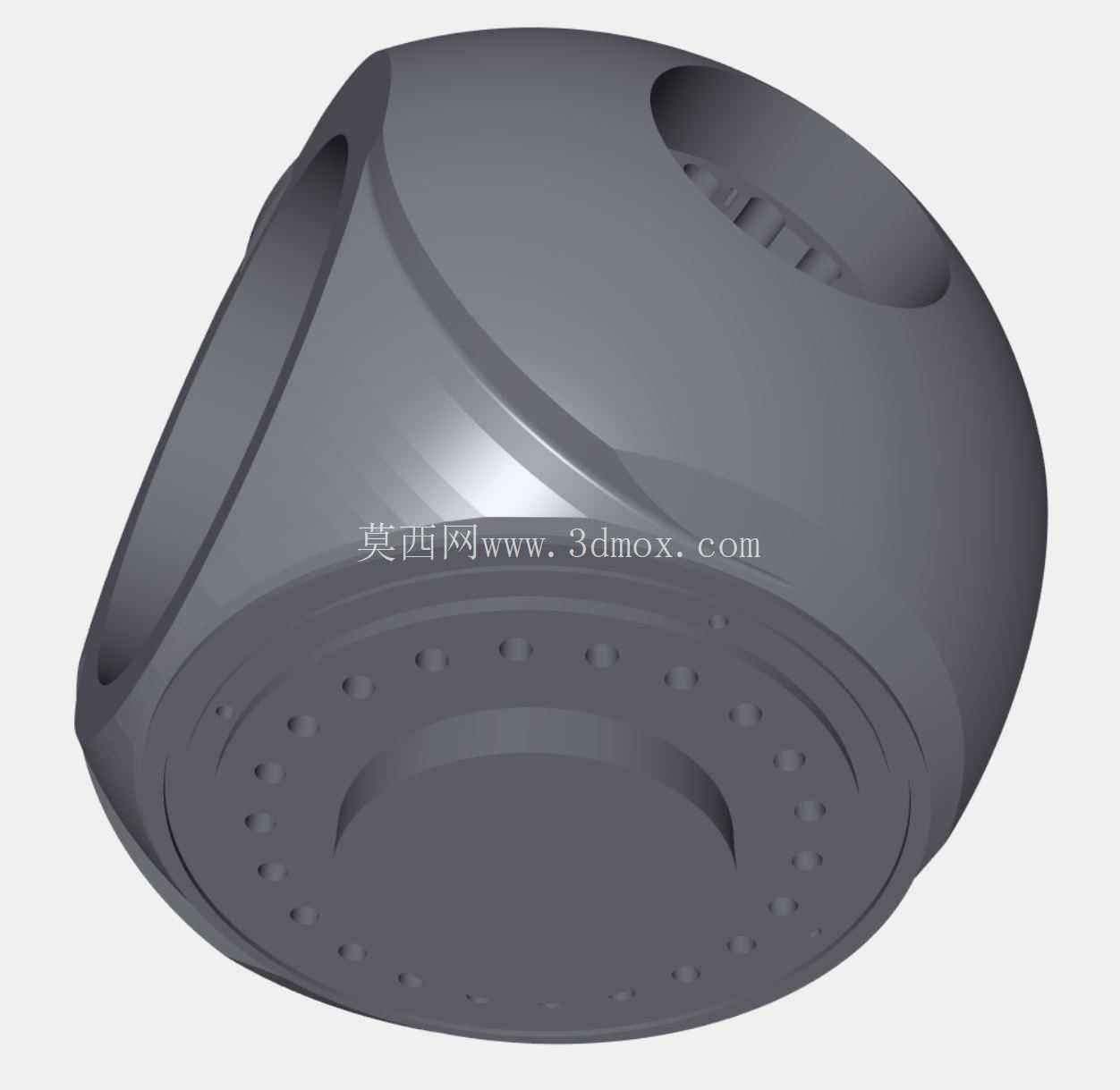

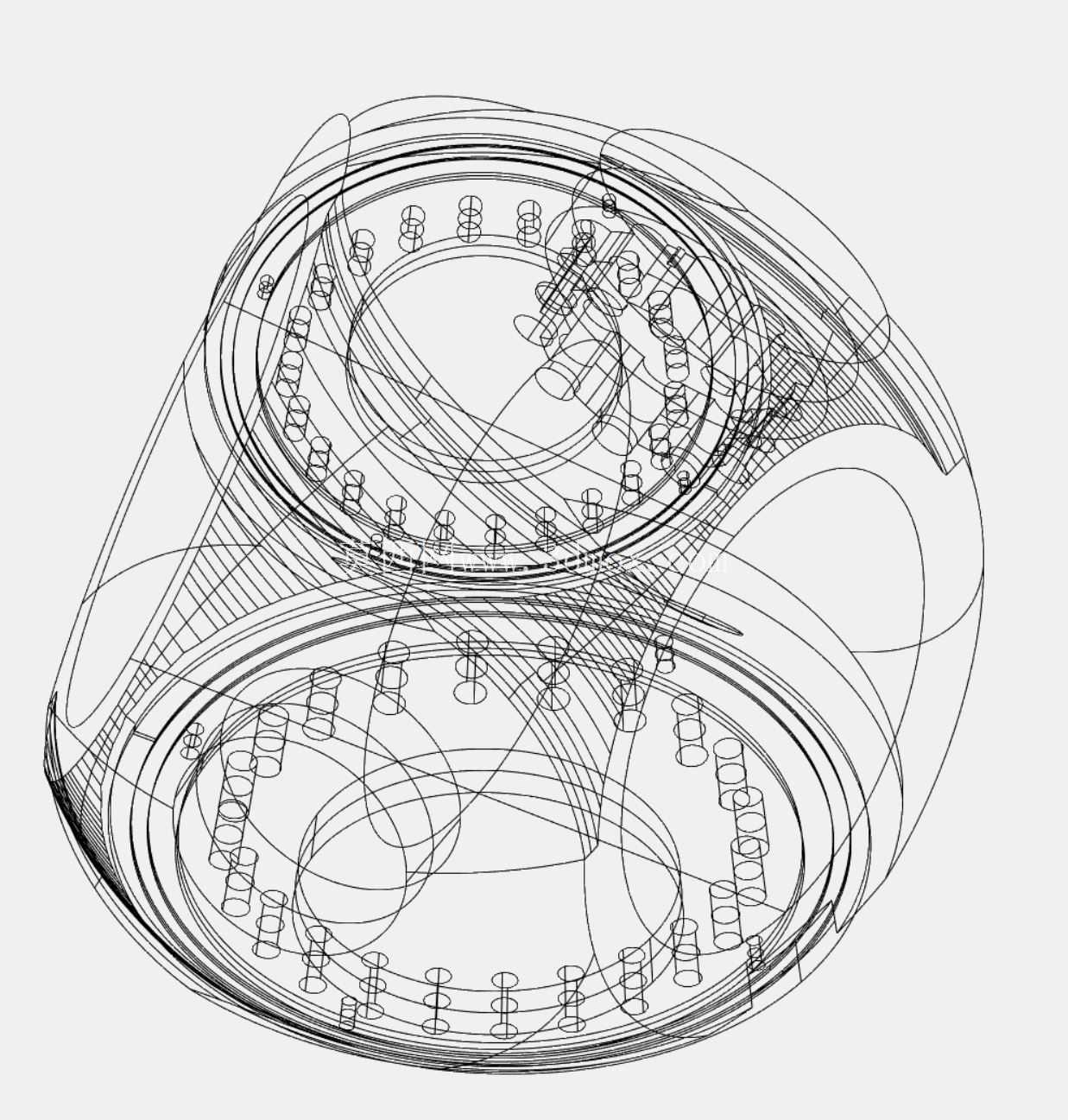

　　从结构外形来看，整个阀芯采用球面与锥面过渡的一体式设计，没有传统球阀阀芯的通流槽直角棱边，介质流过时的流阻更小，不会在棱边位置形成涡流冲蚀，阀芯表面的环形阵列凹孔是和阀杆驱动机构配合的定位结构，建模时要严格控制这些孔的位置度，不然装配后会出现开关卡涩、行程不到位的问题。安装边界上，这个阀芯的外轮廓球面要和阀体的内腔球面保留均匀的配合间隙，径向间隙控制在0.2-0.3mm之间，既要保证阀芯转动时不蹭阀体内壁，又要避免间隙过大导致介质中的颗粒进入卡滞；和阀杆连接的驱动端要做防转结构，不能靠平键单独传扭，毕竟偏心结构开关时的扭矩比同轴球阀大不少，平键长期受交变载荷容易滚键。

　　实际工况应用里，这种偏心锥形结构的截断性能比普通浮动球阀好很多，尤其是输送含煤粉、矿浆、粘稠油类的介质时，阀芯关闭过程中会产生一个楔紧力，能把密封面上附着的介质刮掉，不会因为杂质垫在密封面之间导致关不严。建模的时候还要注意密封锥面的角度公差，锥面和球面的过渡位置要做R0.5的圆角过渡，不能有加工尖角，不然热处理的时候容易出现应力集中开裂，装配时也会刮伤阀座的密封面。流道设计上，整个阀芯的通流截面做了等径优化，不会出现常规偏心球阀半开时节流面突变的问题，调节工况下的流量特性更接近线性，不会在小开度时出现流量跳变，适合既要做截断又要做小范围流量调节的管路场景。

　　另外，阀芯背面的减重腔结构不能随便挖，要做有限元校核，保证在1.5倍公称压力下，阀芯的变形量不超过密封面的弹性补偿量，不然高压下阀芯变形会导致密封比压分布不均，局部位置漏泄。和阀座配合的密封带宽度要控制在3-5mm，太宽的话需要的操作扭矩太大，配的执行器成本高，太窄的话密封比压太大，容易把软阀座挤坏，硬密封工况下还容易出现密封面压溃。实际装配时，这个阀芯的偏心方向要和阀杆的转动方向匹配，装反了的话不仅没有摩擦小的优势，还会出现开关越关越松的问题，根本起不到密封作用。做三维建模的时候，要把整个运动行程做干涉检查，从全开到全关的整个转动过程里，阀芯和阀体、阀座、压盖都不能有干涉，尤其是接近全关位置的10度行程，要逐度检查间隙，避免实际加工装配后出现卡阻。
