SAMSON气动薄膜调节阀带定位器

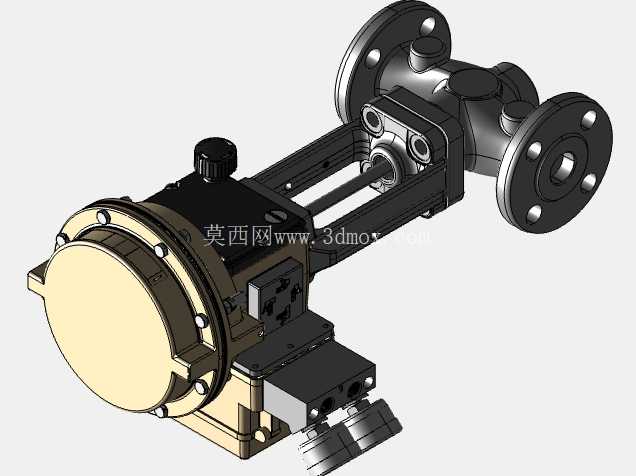

这套三维结构呈现的是一台典型的气动薄膜式调节阀，阀体下部为直通式法兰连接结构，上部通过阀杆支架连接气动执行机构，并在侧面集成阀门定位器与压力表组件。整体造型对应过程工业中常见的闭环流量调节单元，适用于化工、石化、电力、供热、水处理以及轻工配料等管路系统，用来对液体、气体或蒸汽的流量、压力、液位等参数进行连续调节。

从现场布置角度看，这类阀门通常安装在水平工艺管路上，执行机构保持竖直向上，便于检修膜片、弹簧、推杆和填料区域。阀体两端采用法兰连接，模型中法兰盘、螺栓孔、密封面和中腔轮廓均有体现，设计时需要结合管道公称通径、压力等级和法兰标准核对中心距、端面尺寸及螺栓圆分布。阀门下部直通流道结构相对紧凑，介质从一侧法兰进入，经过阀座与阀芯构成的节流区后从另一侧流出，流阻和流向特性需要在选型阶段结合工况压降、 cavitation 风险、噪声要求以及介质洁净度综合判断。

上部执行机构是该模型的重点。薄膜气室通过支架与阀体连接，内部依靠气压作用在膜片上产生推力，再克服弹簧力带动阀杆上下运动，从而改变阀芯与阀座之间的流通面积。支架采用开放式立柱结构，既保证推杆运动空间，也方便观察阀杆行程和进行紧固件维护。执行机构侧面的定位器用于接收控制系统信号，并根据阀位反馈调整进入膜室的气压，使阀门开度与控制指令保持一致。定位器旁的压力表组件可显示输入或输出气压，在调试和故障判断时能够快速确认气源状态、定位器输出以及执行机构响应情况。

结构建模时，阀体部分需要重点处理中腔、阀盖、填料函、阀杆导向和法兰过渡圆角。阀芯行程虽然在外观上不可完全展示，但阀杆与支架、膜室轴线必须保持同轴，否则会造成填料偏磨、推杆卡滞或调节迟滞。定位器通过安装板固定在执行机构侧面，反馈连杆通常与阀杆位移相关联，因此支架孔位、连杆铰接点和仪表外壳之间的干涉检查不能忽略。对于设备布置人员而言，还应在阀门周围预留定位器接线、气源管、压力表观察、手轮机构加装以及顶部膜室拆卸空间。

该类阀门的实际价值在于把控制信号转化为精确的管路节流动作。与手动切断阀不同，调节阀长期工作在中间开度，阀芯型面、阀座密封、流量特性和执行机构推力需要匹配。若工况压差较大，应核算阀杆所需关闭力和执行机构输出力；若介质温度较高，还要考虑阀盖长度、散热或隔热结构；若涉及腐蚀性介质，则阀体、内件和填料材料需另行选择。三维模型在工程设计中可用于管路碰撞检查、操作维护空间校核、仪表安装方位确认以及采购技术沟通。

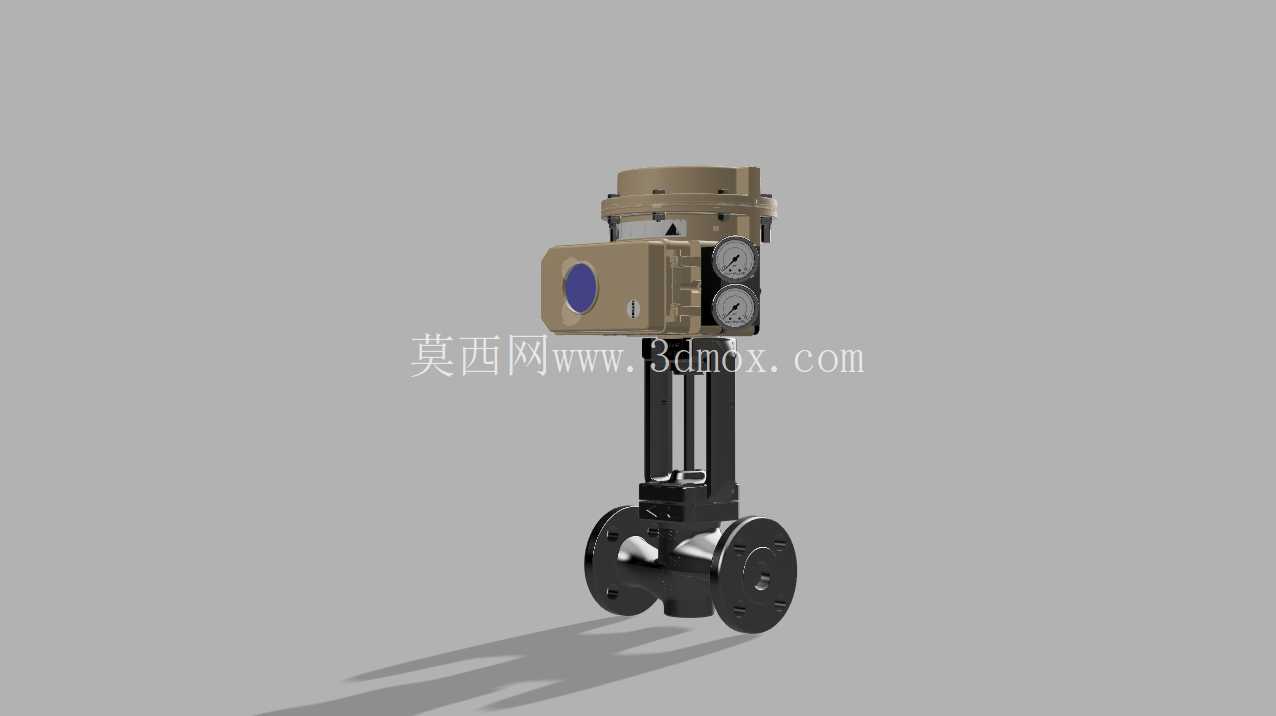

外形上，模型下部黑色阀体厚重，法兰端面宽大，体现承压壳体特征；中部支架细长，留出明显的阀杆运动区域；上部膜室及定位器轮廓方正，压力表圆形表盘与管线接头形成细节层次。整体比例符合小通径高压调节阀的常见布置：阀体低矮而稳固，执行机构高度明显大于阀体，侧装仪表增加了横向包络。安装边界除法兰端面外，还应关注定位器外侧到管道或支架的距离、顶部膜室吊装空间、底部排液或检修空间，以及气源管和电缆的弯曲半径。

在三维设计审查中，可以借助该模型核对阀门直立安装时与平台梁柱、保温层、旁通管路和切断阀之间的关系；也可以把它作为调节阀总成的空间占位参考，进一步细化阀杆行程、仪表支架、反馈杆和气源管路。对于过程装备建模人员来说，这类总成不是单一零件，而是承压阀体、运动内件、气动驱动、反馈控制和现场仪表共同构成的调节设备，任何一个安装尺寸或运动关系处理不当，都会影响后期配管、调试和维护。
