欧姆龙MY2N带插座继电器结构设计

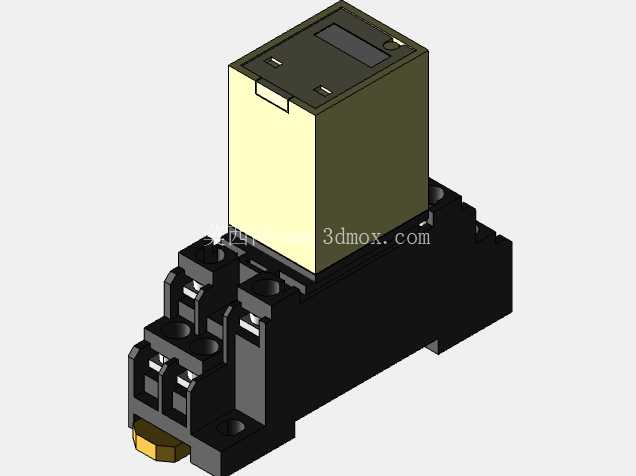

在低压电气控制回路的设计选型与三维布局工作中，这类带配套插座的小型电磁继电器是极为常见的控制元件，很多刚接触电气柜三维布线的工程师容易忽略它的安装边界与配合公差，最后导致装配阶段出现插座卡滞、接线空间不足的问题。这款MY2N系列继电器采用主体与底座分离的插拔式结构，继电器本体为方正的塑封壳体，上部壳体预留了状态指示窗口与手动测试拨杆的安装位，日常调试时不需要给线圈通电，就能通过拨杆手动触发触点动作，快速排查回路通断故障，这个细节在设备现场调试时能节省大量查线时间。配套的插座底座采用阻燃黑色工程塑料注塑成型，底部设置标准导轨卡扣，可直接卡装在电气柜内通用的35mmDIN导轨上，不需要额外打孔固定，这也是目前低压控制元件的主流安装方式，能大幅提升柜内元件排布的灵活性。底座的接线端子采用螺钉压接结构，每个端子旁都模压了清晰的触点编号标识，对应继电器本体的引脚定义，接线时不需要反复对照手册核对点位，能降低接线错误率。从结构设计的角度看，继电器本体与底座的配合采用定位槽加弹性卡扣的结构，本体插入底座时，侧面的定位凸台会先卡入底座的导向槽，避免插反导致引脚弯折，插到底后弹性卡扣会自动卡入本体侧面的凹槽，防止设备运行过程中受振动影响出现本体松脱、触点接触不良的问题。在实际应用场景中，这类继电器主要承担小电流控制信号的中转与放大作用，比如PLC输出端口的带载能力有限，无法直接驱动接触器线圈、电磁阀这类功率稍大的负载，就可以通过PLC输出控制继电器线圈得电，再由继电器的无源触点去驱动后端负载，同时还能实现控制回路与功率回路的电气隔离，减少强电干扰串入弱电控制系统的概率。在汽车冲压生产线的控制回路中，这类小型继电器大量分布在现场操作盒、中继接线盒内，用来传递安全门信号、气缸到位信号、按钮触发信号，因为冲压车间现场振动大、油污多，塑封的继电器本体能很好地抵御粉尘与油污侵入，保证触点接触稳定。做三维布局时需要注意，继电器本体顶部需要预留至少15mm的操作空间，方便手动测试拨杆的操作以及后期更换继电器时的插拔动作，底座左右两侧需要预留20mm以上的接线空间，方便螺丝刀操作压接螺钉，同时要注意接线完成后导线的弯曲半径不要超出柜体的安装层板边界，避免柜门关闭时挤压导线。底座的引脚采用铜合金镀锡工艺，既保证了良好的导电性能，又能避免长期使用出现氧化锈蚀，触点部分采用银合金材质，能承受一定的浪涌电流冲击，在频繁通断的感性负载场景下，能有效减少触点烧蚀的概率，延长元件使用寿命。很多工程师在建模时容易忽略插座底部导轨卡扣的凸出尺寸，导致布局时继电器底部与安装板之间的间隙预留不足，实际装配时卡扣无法正常卡入导轨，这款模型完整还原了底座底部的卡扣结构、接线端子的沉孔深度、本体与底座的配合间隙，在做电气柜三维装配时，可以直接套用这个模型的安装尺寸，不需要反复核对二维手册的参数，能有效减少设计阶段的尺寸误差。另外，继电器本体上部的标签粘贴位也做了结构还原，现场布线完成后可以打印回路标签粘贴在这个位置，方便后期维护时快速识别每个继电器对应的控制回路。在设计适配的安装板时，除了导轨安装的方式，底座也预留了螺钉固定的安装孔，在一些振动特别大的特殊工况下，可以不用导轨，直接用螺钉将底座固定在安装板上，进一步提升连接可靠性，模型中也准确还原了这两个安装孔的位置与孔径，方便设计时直接调用匹配紧固件。
