工业用螺纹安装式光学液位检测元件

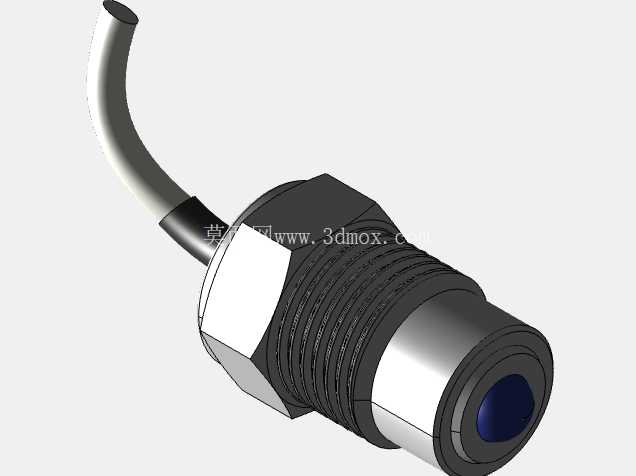

　　在工业流体储存、输送系统的液位监测环节，接触式光学液位检测元件凭借响应速度快、无活动机械部件、抗干扰能力强的特点，被广泛应用在液压站油箱、小型储液罐、制冷机组储液腔、车用尿素箱等场景的液位点位检测中，区别于浮球式、电容式液位检测方案，光学式检测不会受介质粘度、介电常数波动的干扰，在小容积腔体、安装空间受限的点位适配性更强。这款检测元件采用外螺纹安装结构，主体检测端为耐介质腐蚀的金属壳体，前端集成光学检测棱镜，尾部引出耐弯折的信号传输线缆，整体结构紧凑，不需要额外的安装支架，直接在储液腔体壁面加工对应规格的内螺纹安装孔即可完成固定，安装时配合密封垫圈就能实现腔体的密封要求，不会出现介质渗漏问题。

　　从结构设计逻辑来看，这款元件的核心检测部分位于前端的光学棱镜区域，当棱镜处于空气环境中时，发射端的光线会在棱镜内部发生全反射，被接收端完整接收，输出对应的空仓信号；当液位上升浸没棱镜时，光线的折射角度发生变化，接收端无法接收到足量的反射光，随即输出液位到达的开关信号，整个检测过程没有机械动作，响应时间在毫秒级，长期使用不会出现机械磨损导致的检测失效问题。安装边界方面，螺纹段的长度适配常规壁厚的储液腔体壁面，六角拧动段的尺寸符合标准扳手的操作空间要求，安装时不需要预留过大的操作空间，尾部线缆的出线方向做了弧度过渡处理，避免线缆根部反复弯折出现线芯断裂的问题，线缆外层采用耐油、耐弱腐蚀的护套材质，能够适配工业现场常见的液压油、冷却液、弱酸弱碱介质的接触环境，不会出现护套提前老化开裂的问题。

　　在实际设备选型应用中，这类光学液位检测元件常被用作液位高位报警、低位补料触发的点位信号源，不需要连续检测液位的连续变化值，只需要在液位到达设定安装位置时输出开关量信号，相比连续式液位检测方案成本更低，安装调试更简单，在小型工业设备、车载储液系统、商用制冷设备的液位控制回路中应用占比逐年提升。建模过程中需要重点关注几个关键尺寸的公差配合：首先是螺纹段的尺寸公差，要符合对应管螺纹的加工标准，保证和腔体上的安装孔能够顺畅旋合，同时配合密封垫圈实现可靠密封；其次是前端棱镜的突出长度，要保证棱镜端面完全暴露在储液腔内部，不会被安装孔的台阶遮挡，影响光线的正常折射与反射；另外六角拧动段的对边尺寸要符合标准紧固件的尺寸规范，方便现场操作人员使用常规扳手完成安装紧固，不需要定制专用工具。

　　尾部线缆和壳体的衔接位置做了防弯折的应力释放结构，建模时要还原这个过渡弧度，避免线缆和壳体衔接处出现直角结构，导致实际使用中线缆反复弯折后护套破损。从结构强度角度考虑，金属壳体的壁厚设计要满足安装拧紧时的扭矩要求，不会因为扳手拧动时的力矩导致壳体变形，挤压内部的光学发射、接收元件，影响检测精度；前端棱镜和金属壳体的衔接位置采用密封胶填充固定，建模时要预留对应的胶层空间，保证装配后棱镜不会出现松动，同时满足腔体的密封压力要求，在常规的低压储液腔体中不会出现渗漏问题。这类检测元件的出线长度可以根据实际设备的布线需求调整，三维模型中预留了线缆的参数化调整接口，设计人员可以根据自身设备的布线路径修改线缆长度，不需要重新绘制主体结构，能够有效提升设备设计阶段的选型建模效率。在实际工况验证中，这类光学液位检测元件可以在-20℃到80℃的工作环境中稳定运行，不会因为环境温度的小幅波动导致检测信号误判，相比传统的浮球液位开关，不会因为介质中的少量杂质卡滞浮球导致信号失效，长期运行的可靠性更高，维护成本更低。
