车间四层管材框架移动工具推车

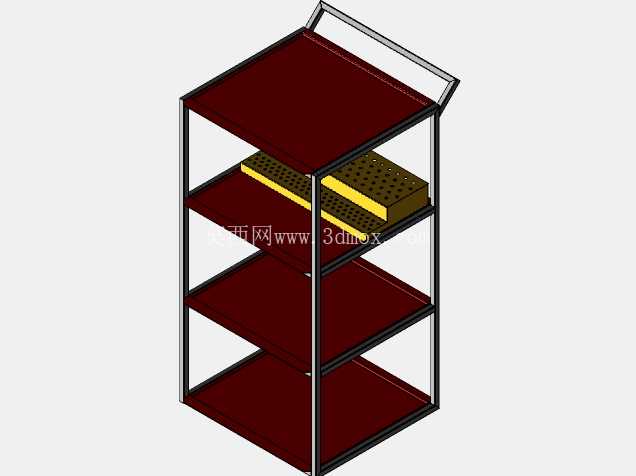

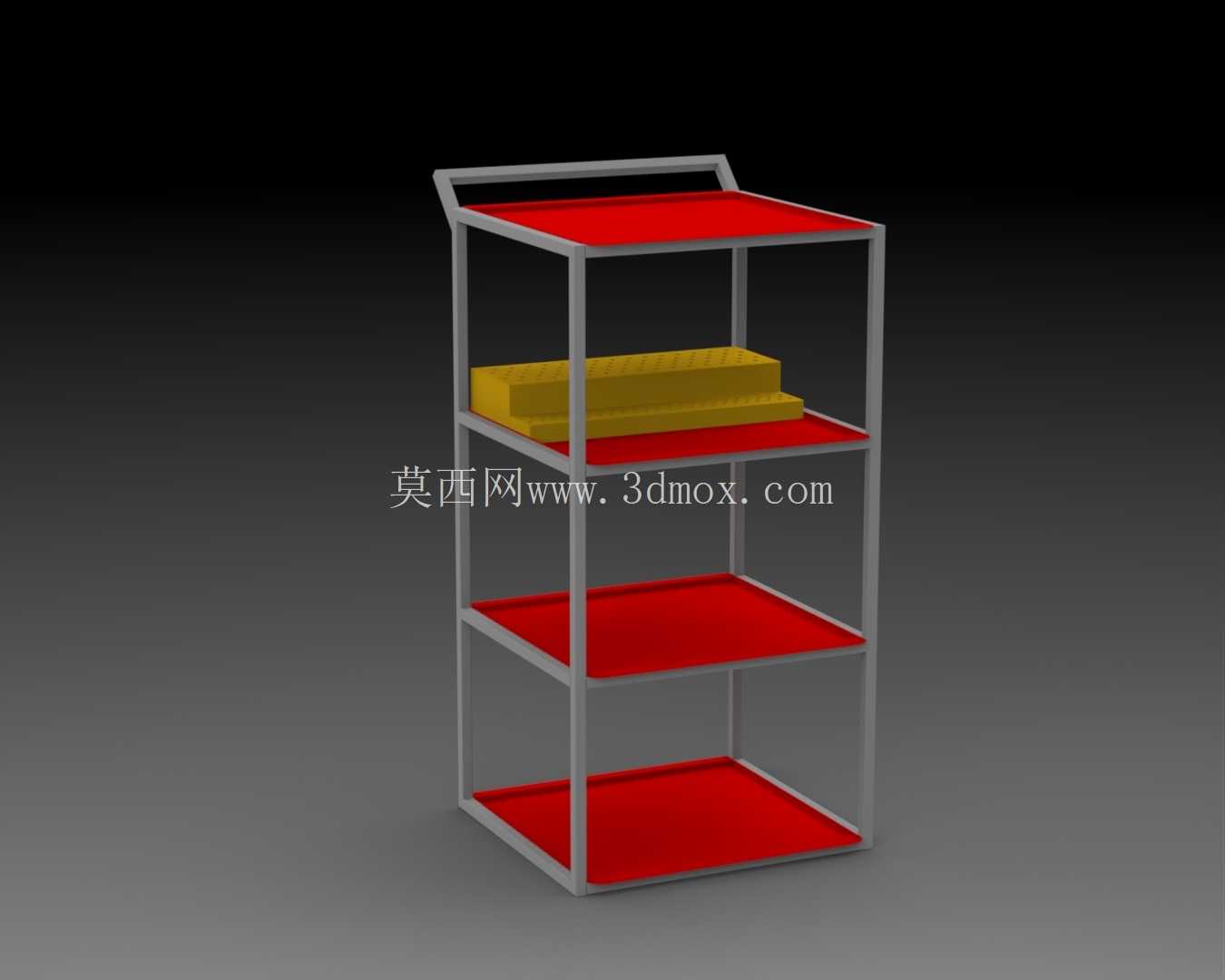

这款管材框架工具推车主要面向机加工车间、装配产线、维修班组与仓储拣选区域，用来把常用扳手、量具、刀具盒、小型电动工具、清洁耗材和待装零部件集中收纳，随作业点移动，减少人员往返工具柜与工位的频次。整车采用方管焊接骨架搭配四层水平置物台面，顶部设置单侧推把，底部预留脚轮安装位，整体结构简单，承重路径直接，适合在狭窄设备通道、装配线旁和检修现场使用。

从使用逻辑看，工具推车并不是单纯的移动货架。它在现场承担的是临时工具集散点的作用：设备点检时，可放置润滑工具、测温仪、紧固件和更换备件；装配工位换型时，可把当前批次所需夹具、垫块、螺丝盒分层摆放；维修作业时，下层可放较重的液压工具或备件，中层放常用手工具，上层放小件盒与量具，避免工具直接堆在地面或设备外壳上。四层台面将重物、常用件和轻小物料分开，取放时视线和手部动作都比较顺。

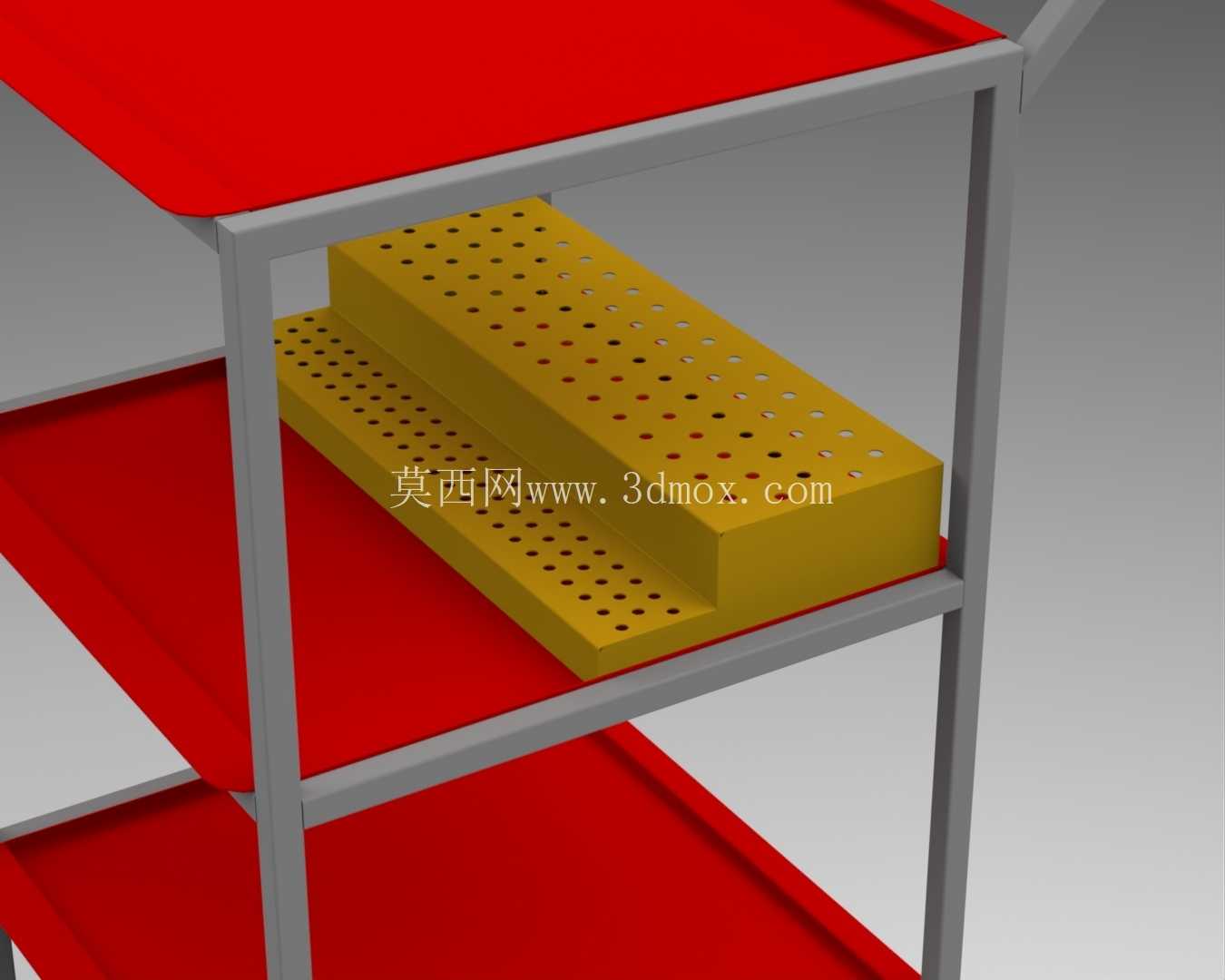

结构上，立柱与层架边框形成矩形空间框架，竖向载荷通过四根立柱向下传递，侧向推力则由层架平面和立柱焊接节点承担。方管截面抗弯性能稳定，焊接后整体刚性较好，不需要复杂的钣金折弯件就能形成可靠承载。台面采用平整板材铺设，边缘由管材边框约束，既能防止板件滑移，也能对放置物形成低位围挡。模型中层板之间的净空经过分层设置，能够兼容不同高度的工具箱、零件盒和散装物料；若现场需要，也可在某一层增加橡胶垫、防滑垫或分隔板，进一步降低工具滑动和碰撞噪声。

推把布置在车体顶部后侧，由管材弯折形成斜向握持区，推手高度高于顶层台面，推行时手腕不需要过度抬高。斜向把手与车体立柱连接后，还能增强顶部框架的抗扭能力。推车转向时，操作人员站在后侧即可观察前方通道，顶层货物不会遮挡把手位置。车体外形为窄高式布局，占地面积较小，适合沿机床之间的通道通行；高度设计兼顾取放便利性和稳定性，顶层不宜放置过重或过高的物件，重心应尽量保持在中下部。

安装边界方面，建模时需要重点控制车体外形宽度、深度与脚轮回转半径。车间通道内使用时，车体宽度应避开设备门、电气柜开门区和地面管线盖板；长度方向要考虑推手外伸量，避免转弯时把手碰撞设备防护罩。脚轮建议布置在四角附近，两轮定向、两轮万向，或在重载场景下采用四只万向轮并配刹车件。轮架安装板需要与立柱底部或底框可靠连接，螺栓连接时应预留补强板，不能只固定在薄台面边缘。推车静止作业时，刹车轮应锁定，防止取放重物时车体滑移。

台面承载设计应按层区分，底层适合放置较重的工装和箱体，向上逐层减轻；集中载荷不宜长期作用在台面中部无支撑区域。若用于放置切削液、润滑油等易污染物品，可在台面上增加可拆卸接油盘；若用于电子量具和精密仪器，则应铺设防静电或减震垫。框架管材端部需要封闭处理，避免积屑、灰尘和清洁液进入管腔；焊接节点应打磨平整，尤其是推手、层框边角和脚轮安装区，防止现场刮伤人员或勾挂线缆。

三维结构处理时，方管骨架、层板、推手和脚轮安装位应分件建立，便于后续出工程图、焊接件明细和钣金加工图。框架对称度、层板间距、底框平面度是影响装配的关键尺寸；脚轮安装孔位需要与采购轮架样本一致，推手弯折半径和角度也要结合人体推行姿态校核。整体方案没有复杂传动机构，设计重点在于材料规格选择、焊接节点强化、层间净空分配和现场通行尺寸匹配，最终形成一种易制造、易维护、适合车间日常周转的移动式工具承载器具。
