重型仓储货架双挡块限位构件

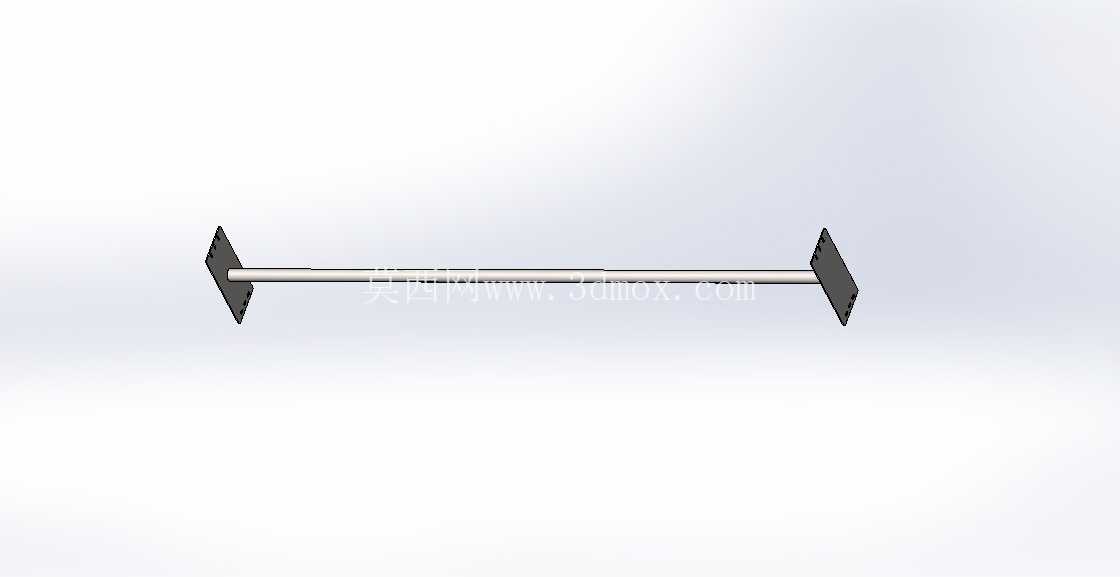

　　在高密度重型仓储场景中，横梁式货架的纵向窜动一直是现场运维需要重点防控的风险点，尤其是在高位货架配合叉车进行整托货物存取作业时，反复的碰撞、震动容易导致横梁沿挂接齿方向出现位移，极端情况下甚至会引发横梁脱钩、货位垮塌的安全事故，双挡块构件正是为解决这一现场痛点设计的配套限位部件。该构件整体采用两端挡片加中间连接杆的对称式结构，两端的挡片为带安装孔的平板结构，安装时贴合在货架立柱片的对应端面位置，通过螺栓紧固件完成与立柱的刚性连接，中间的圆杆横跨在货架横梁的挂接端外侧，形成物理限位屏障，从结构上阻断横梁受外力冲击后向外滑移的路径。

　　从设计逻辑来看，这款构件没有采用传统单侧挡片的分体式设计，而是通过中间连接杆将两端挡片连为整体，一方面可以减少现场安装的零件数量，降低安装时的对位难度，安装人员无需分别调整两侧挡块的位置，只需将整体构件卡入立柱对应安装位即可完成初步定位；另一方面，整体式结构可以将单侧受到的冲击力通过连接杆传递到另一侧立柱，避免单侧挡块受集中载荷出现变形、螺栓剪切断裂的问题，大幅提升限位结构的抗冲击冗余量。在安装边界的适配性上，两端挡片的安装孔位按照常规重型货架立柱的标准孔距进行匹配，可直接适配多数规格的55立柱、75立柱系列重型横梁货架，无需对立柱进行二次打孔加工，中间连接杆的长度根据对应货位的横梁跨度进行匹配，既保证连接杆与横梁端部留有足够的安全间隙，避免横梁正常承重下的微变形与杆体发生摩擦干涉，又能将横梁的最大窜动量控制在3mm以内，完全满足仓储货架安全规范中对横梁限位的位移要求。

　　从实际应用场景来看，这类双挡块构件多用于1吨以上承载的重型货位，包括整托原料存储区、成品仓高位货位、冷链仓储重型货架等作业频次高、叉车作业碰撞概率大的区域，相比传统的塑料限位卡销，金属材质的双挡块抗老化、抗冲击性能更强，不会因为长期处于低温、潮湿环境出现脆化失效的问题，也不会因为反复碰撞出现卡销断裂、脱落的情况。在结构细节处理上，两端挡片的边缘做了钝角倒角处理，避免安装和后期运维过程中尖锐边角划伤作业人员，挡片与中间连接杆的连接位置采用满焊工艺处理，焊后做焊渣打磨和平整处理，保证连接位置的强度，避免长期受交变载荷出现焊缝开裂的问题；中间连接杆采用实心圆钢加工，相比空心管材具备更强的抗弯折性能，即使受到叉车货尖的意外碰撞，也不会出现杆体弯折失效的情况。

　　在现场安装流程中，作业人员只需在横梁挂接到位、调整好水平度之后，将双挡块整体从立柱外侧贴合到安装位置，穿入配套的防松螺栓并拧紧至规定扭矩即可，整个安装过程无需复杂的测量和调整，单组货位的挡块安装耗时不超过两分钟，大幅提升高位货架的安装和改造效率。对于仓储设备的结构设计人员来说，这类构件的建模过程需要重点把控几个核心尺寸：一是两端安装孔的中心距，必须与对应立柱的安装孔中心距完全一致，避免出现安装孔位错位无法装配的问题；二是挡片的平面度，若挡片冲压后出现翘曲变形，安装后会与立柱端面存在间隙，受冲击时容易出现应力集中导致挡片变形；三是中间连接杆的直线度，若杆体出现弯曲，会导致两端挡片无法同时贴合立柱端面，影响安装后的整体受力状态。在日常运维过程中，这类双挡块基本属于免维护部件，只需在季度安全巡检时检查固定螺栓的扭矩是否达标、焊缝位置是否出现开裂、杆体是否存在明显碰撞变形即可，相比其他复杂的货架安全附件，其结构简单、可靠性高、成本可控的特点，使其成为重型货架安全配置中应用非常广泛的限位构件。
