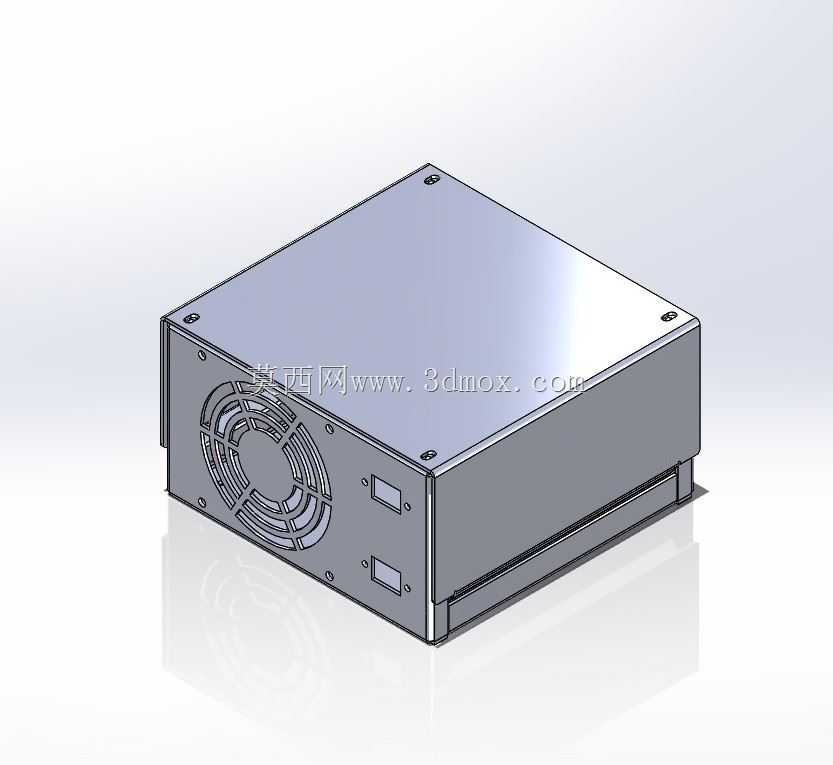

这套交流稳压供电单元的钣金壳体结构,在做三维建模时最先要敲定的是整机安装边界与内部器件排布的匹配关系,而非先画外观曲面。从整机布局来看,箱体采用卧式长方体构型,底部预留了垫高支撑脚,既可以直接放置在车间工作台、设备机柜层板上,也能通过支撑脚预留的固定孔位锁装在标准机柜内部,适配工业现场常见的19英寸机柜安装场景,周边走线、接线端子的操作空间都在壳体侧面做了预留,不会出现装机后接线工具无法伸入的问题。
实际产线应用里,这类稳压电源常配套在数控加工工位、小型自动化测试台、实验室精密检测设备前端,用来抵消车间电网电压波动、尖峰干扰对后端负载的影响,壳体作为内部调压绕组、控制电路板、滤波元件的承载防护结构,首先要满足电磁屏蔽与物理防护的双重需求:顶盖采用整张钣金折弯扣合结构,四周通过沉头螺钉与下箱体锁紧,接缝处全程保持连续贴合,既可以阻挡车间粉尘、切削液飞沫侵入内部,也能形成连续的金属屏蔽层,降低内部功率器件对外的电磁辐射,同时避免外界工业电磁干扰串入稳压控制回路。

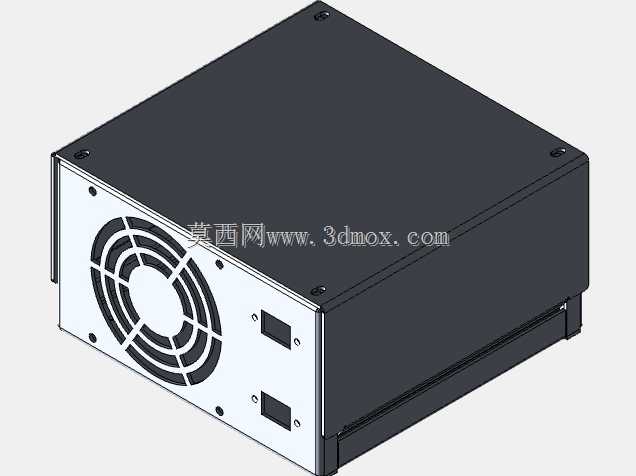

散热设计是这类带功率负载电源壳体的核心考量点,模型正面侧端集成了一体式轴流风机安装位,风机外圈直接在钣金面板上冲压出通风格栅,格栅的辐条走向与风机气流方向对齐,没有多余的挡风结构,进风路径从面板格栅直吹内部功率变压器、整流散热片,热风顺着箱体另一侧预留的通风缝隙排出,形成贯穿式风道。建模时格栅的冲压翻边高度、风机安装孔的孔位间距都严格对应常规工业轴流风机的安装尺寸,后续生产时不需要二次开孔改孔,直接外购标准风机即可锁装固定。
壳体侧面排布了两组嵌入式接口安装位,接口位采用凹陷式折弯设计,外接插头插入后不会突出箱体侧面过多,在多台设备并排摆放、机柜内密集堆叠时,不会出现插头被相邻设备磕碰松脱的情况。箱体的所有棱边都做了折弯圆角处理,没有裸露的锐边,车间操作人员插拔接线、移动设备时不会被钣金切口划伤,折弯边同时大幅提升了薄钣金壳体的整体刚性,即便是1mm左右的冷轧钢板加工,整机堆叠、抬运时也不会出现侧板凹陷变形的问题。
从结构拆分逻辑来看,整个壳体分为下箱体主框架、上顶盖、前面板通风组件、底部支撑脚四个主要部分,下箱体采用一体折弯成型,减少拼接焊缝数量,量产时可以直接通过数控冲床、折弯机加工,不需要复杂的焊接工装,装配时先将内部变压器、电路板、散热器件固定在下箱体的内部安装螺柱上,再扣合上顶盖锁紧四周螺钉,最后装入风机与侧面接口,装配流程顺直,没有工艺干涉点。底部支撑脚将箱体整体抬离安装面,既让箱体底部与安装台面之间留出空隙,避免台面积液直接浸泡箱体底板,也给底部可能布设的走线留出了走线空间,部分场景下还可以在支撑脚位置加装减震垫,抵消车间周边冲压设备、传动设备带来的振动传递,保护内部精密调压元件。
建模过程中所有安装孔位、折弯余量、装配间隙都按照实际钣金加工工艺设定,相邻钣金件的搭接间隙控制在常规钣金公差范围内,风机、接口、紧固螺钉全部选用工业通用标准件,不需要定制特殊五金件,不管是小批量做设备配套样机,还是批量投产给工业供电场景做配套,这套壳体结构都能直接对接生产工艺,不需要反复调整结构特征。
