小型直角内外丝连接球阀结构设计

　　在民用给排水、小型气动回路、低压流体输送的终端管路布局里，经常会遇到管路直角转向同时需要通断控制的场景，常规直通球阀搭配弯头的组合不仅会增加管路接头数量，提升泄漏风险，还会占用更多安装空间，这类小型直角球阀就是针对这类场景开发的集成式阀件。从结构设计逻辑来看，这款阀件将90度转向流道与球体启闭结构整合在同一个阀体内，省去了额外的弯头配件，让管路转向与通断控制功能合二为一，有效压缩了管路节点的安装空间，尤其适合紧凑型设备内部的管路排布，比如小型净水设备、桌面型气动工装、家用燃气支路等空间受限的安装场景。

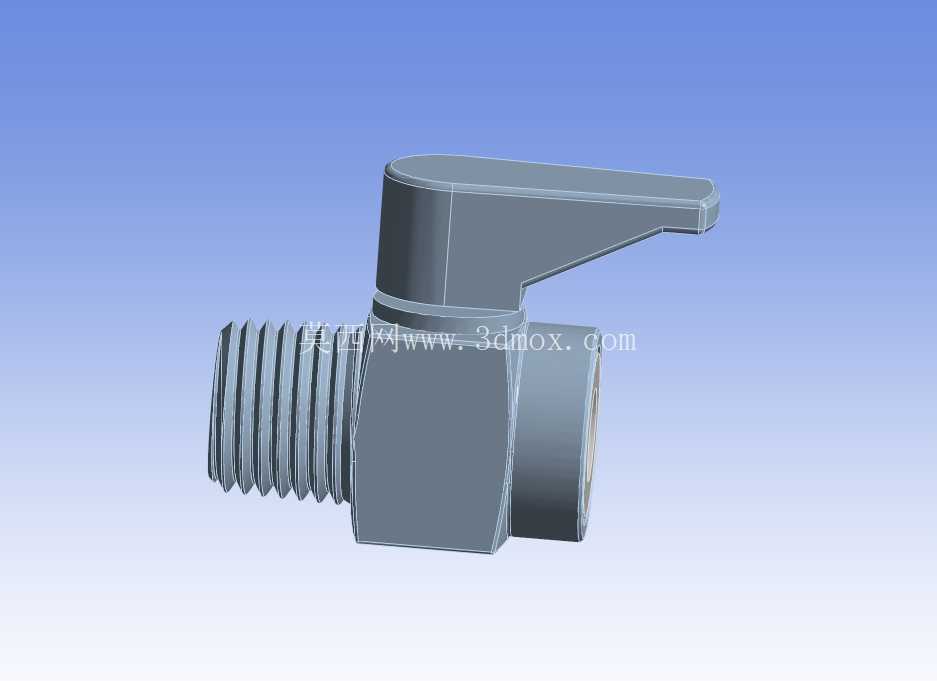

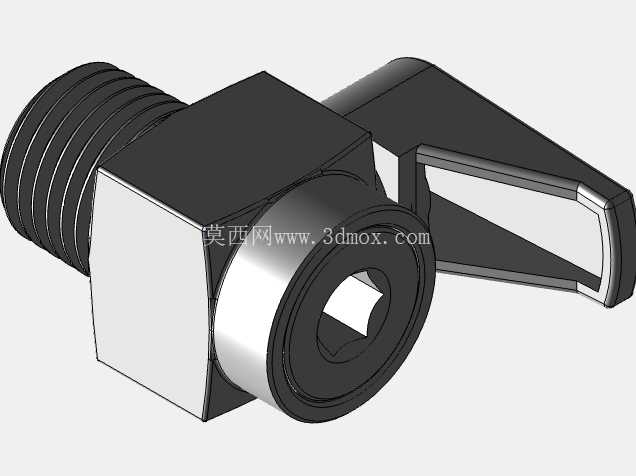

　　这款球阀的一端采用外螺纹连接结构，另一端为内螺纹接口，安装时可以直接对接对应规格的内外丝管路，不需要额外配置转接头，减少了管路连接的密封点，降低了长期使用过程中出现渗漏的概率。扳动手柄采用扁平式杠杆结构，手柄长度经过力矩校核，既保证操作人员启闭时不需要施加过大的力，又不会因为手柄过长导致周边部件干涉，手柄的转动角度限位为90度，与球体的通孔位置完全对应，手柄与管路轴向平行时为全开状态，垂直时为全闭状态，操作人员可以直观判断阀门的启闭状态，避免误操作。阀体的外形采用六角结构设计，安装时可以使用普通活动扳手或者开口扳手直接夹持阀体进行拧紧操作，不需要额外的专用工装，适配现场安装的常规工具配置。

　　从内部流道设计来看，球体的通孔直径与两端接口的通径保持一致，全开状态下流道没有明显的缩径结构，流体通过时的压力损失更小，不会因为阀件的存在造成明显的流量衰减，适合对管路流量损失有要求的低压流体输送场景。密封结构采用常规的阀座软密封设计，球体与阀座的配合面经过精度匹配，低压状态下的密封性能可靠，能够满足水、低压空气、非腐蚀性轻质流体的截断控制需求。安装边界方面，这款阀件因为采用直角结构，安装时需要预留手柄转动的空间，手柄转动平面内不能有其他管路或者结构件遮挡，否则会导致阀门无法完全启闭；螺纹连接端的拧紧力矩需要控制在合理范围，避免力矩过大导致阀体开裂或者螺纹滑牙，尤其是采用非金属密封搭配的连接端，过大的力矩还会导致密封件变形失效。

　　在实际选型应用中，这类小型直角球阀通常用于终端支路的流体控制，不适合作为主干管路的主控制阀使用，其额定工作压力与通径匹配，能够覆盖民用及小型工业设备的常规低压工况。建模过程中，需要重点关注球体与阀座的配合公差，手柄与阀杆的连接防脱结构，以及两端螺纹的标准规格匹配，确保模型导出后可以直接用于装配干涉检查、管路布局模拟，避免实际安装时出现接口不匹配、手柄转动干涉等问题。阀体的壁厚设计经过强度校核，能够承受额定工作压力下的应力，不会出现阀体变形导致的密封失效问题，阀杆与阀体之间的密封采用多级密封结构，长期启闭操作后也不会出现阀杆处的外漏问题。
