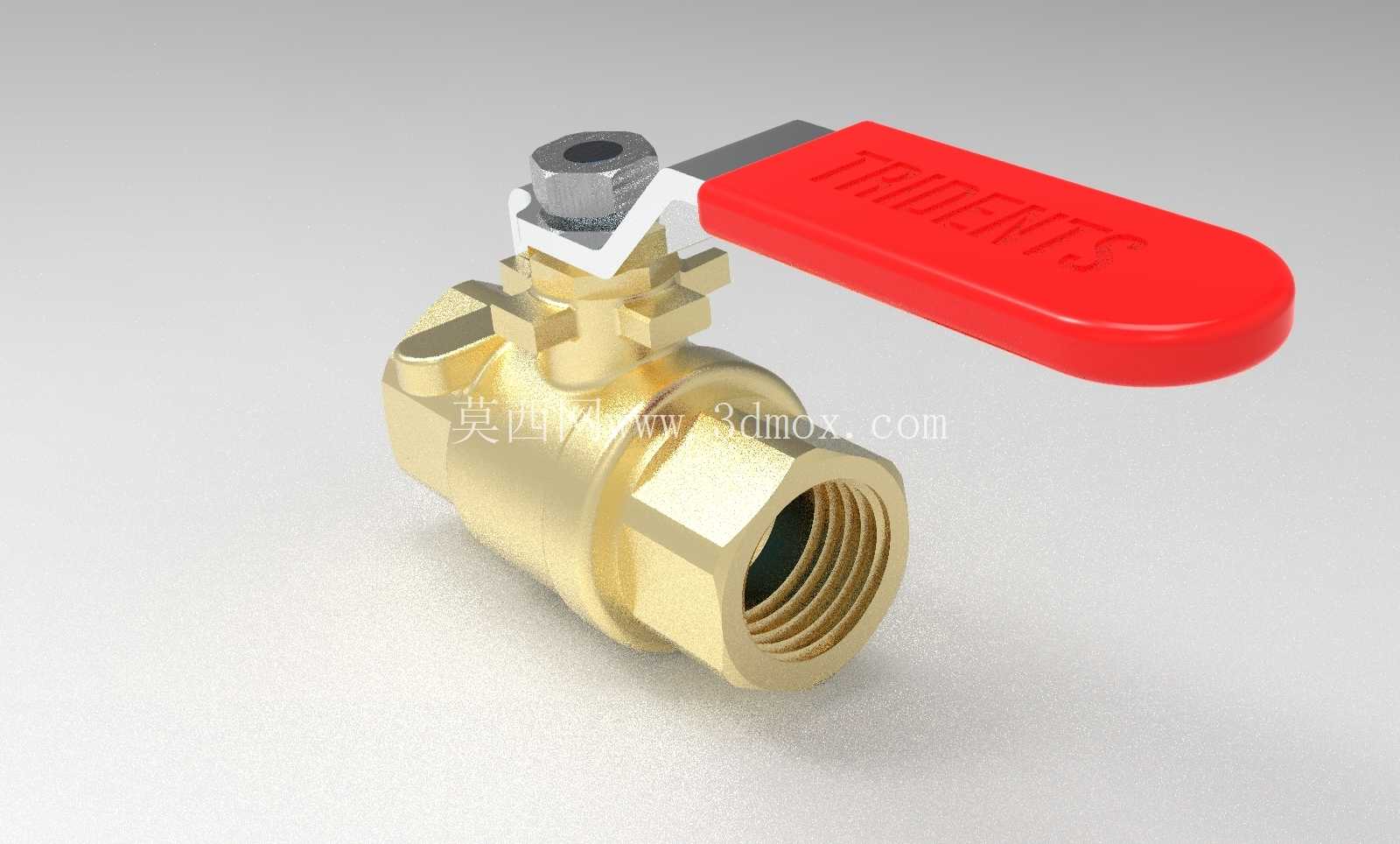

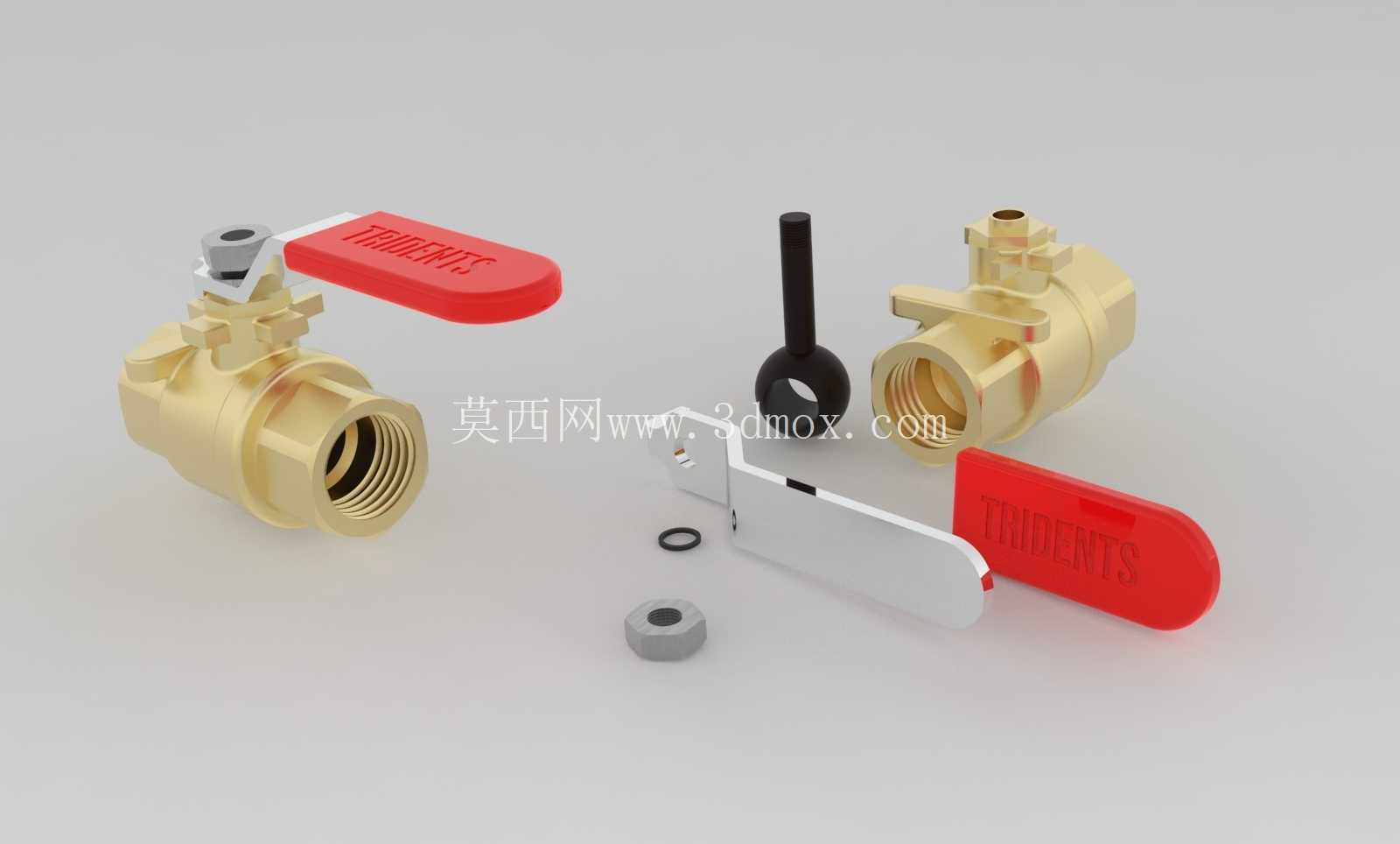

3/4规格黄铜内螺纹手动球阀结构

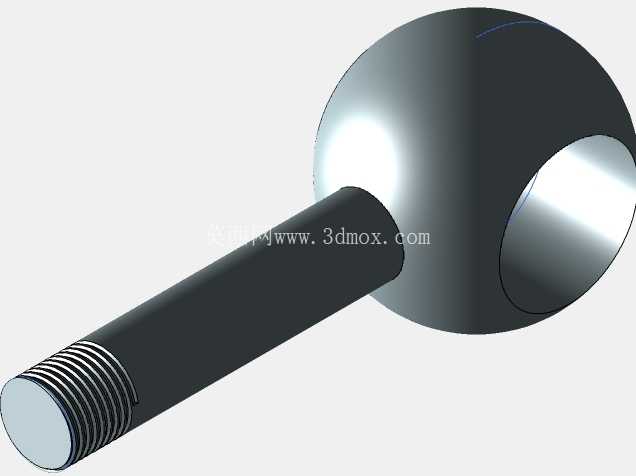

　　这款3/4规格的黄铜球阀，在民用给排水、小型气动回路、低压液压支路、暖通空调水系统中都有极高的出镜率，是管路系统里负责通断控制的核心基础元件。日常做设备管路布局的时候，这类小通径球阀的选型频率远高于闸阀、截止阀，核心原因就是它的启闭行程极短，手柄转动90度即可完成全开或全关操作，操作人员不需要反复旋转手轮，在需要快速切断介质的工位上，操作效率优势非常明显。从结构设计来看，这款球阀采用浮动式球芯结构，球芯为整铜加工成型，表面做了精磨处理，和两侧的密封阀座贴合时能形成均匀的密封比压，在公称压力范围内不会出现内漏问题。

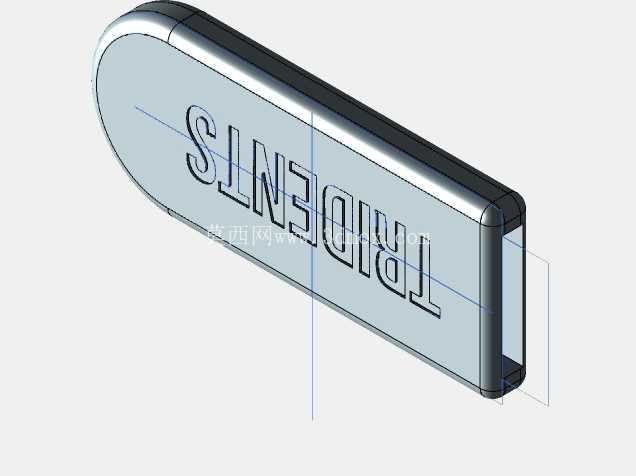

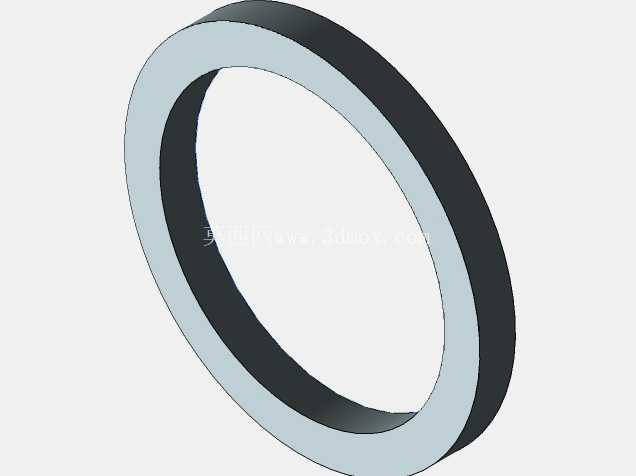

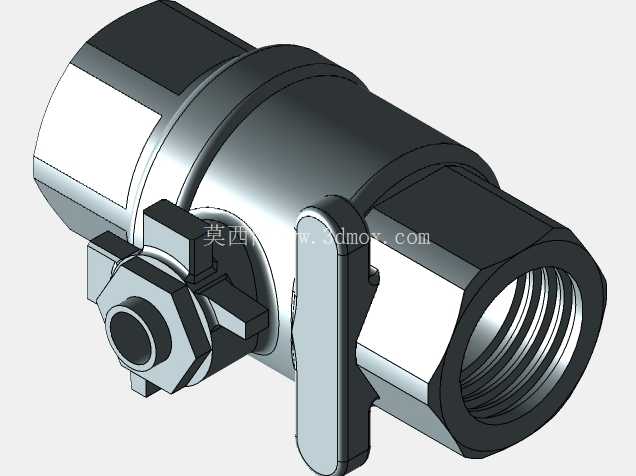

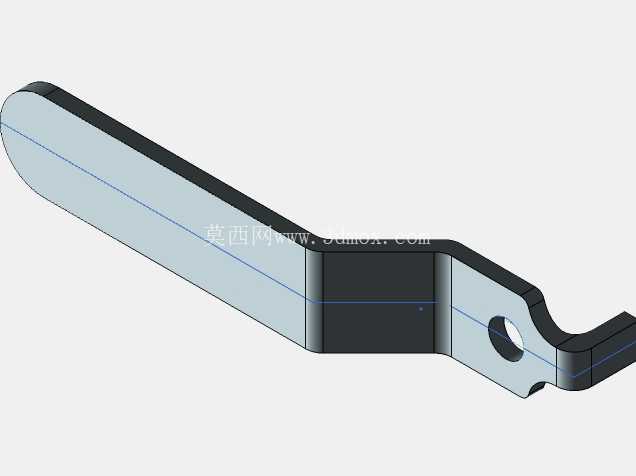

　　阀体采用黄铜热锻后机加工成型，材料本身的耐腐蚀性适配清水、压缩空气、低压油品、非腐蚀性气体等多种常见介质，不会像普通铸铁阀件那样在潮湿工况下快速锈蚀卡滞。手柄部分采用扁平式红色注塑结构，表面做了防滑纹理处理，操作时的握持受力面足够，即使手上沾有少量油污也能顺利扳动，不会出现打滑脱手的情况；手柄和阀杆的连接部位做了扁方定位结构，装配时不需要额外做角度校准，手柄的指向就直接对应球芯的通断状态，现场巡检时一眼就能判断阀门的开关位置，不需要额外加装状态标识。连接方式采用两端内螺纹设计，匹配3/4英寸标准管螺纹，安装时不需要额外焊接法兰，只需要在螺纹处缠绕生料带或者加装密封垫，直接和同规格的外螺纹管路接头拧紧即可，安装空间要求极低，在设备内部狭窄的管路排布场景里，不需要预留太大的操作空间就能完成装配。从安装边界尺寸来看，这款球阀的整体长度控制在同通径阀件的常规尺寸范围内，两端接口的同轴度公差控制在0.1mm以内，安装后不会出现管路别劲的问题，避免额外的装配应力导致阀体开裂或者密封失效。

　　阀杆部位采用多重密封结构，在阀杆和阀体的配合间隙处设置了密封填料，即使长期频繁启闭，也不会出现介质从阀杆处外漏的问题；同时阀杆做了防飞出设计，即使阀腔内部出现异常压力升高，阀杆也不会被介质压力顶出，避免安全事故。在实际工况使用中，这类黄铜球阀的通径和接口通径完全一致，全开状态下的流阻极小，介质通过时的压力损失可以忽略不计，不会因为加装阀门影响整个管路的流量参数，不管是用在供水支路做检修切断阀，还是用在气动设备的进气端做气源开关，都能满足流量要求。建模过程中，对球芯的球面轮廓度、螺纹的牙型精度、密封槽的尺寸公差都做了精准还原，每一处倒角、退刀槽都和实物加工特征一致，导入装配环境后可以直接做管路干涉检查，不需要再额外修正模型尺寸。

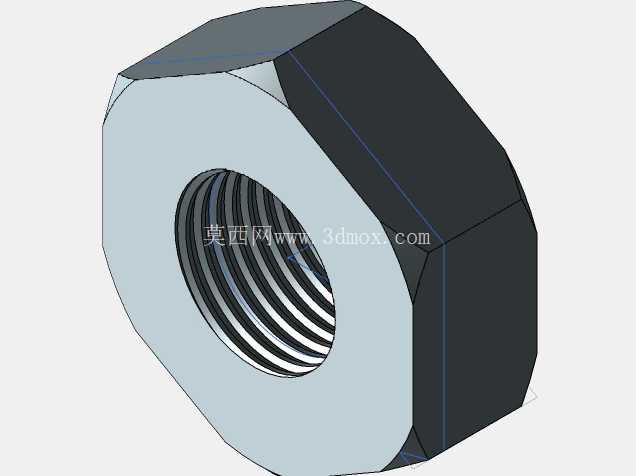

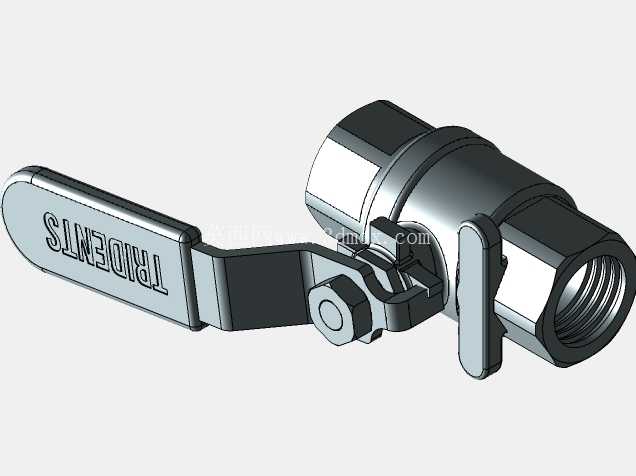

　　很多新手做管路设计的时候容易忽略阀门的操作空间预留，这款模型的手柄转动范围也做了完整还原，在做三维布局时可以直接模拟手柄的启闭动作，提前确认周围的管路、机架零件不会和手柄运动路径发生干涉，避免实际装配后出现阀门无法正常操作的问题。另外阀体上的六角结构也完全按照实物尺寸建模，安装时可以直接用标准活动扳手或者开口扳手卡住六角部位施加拧紧力矩，模型上的六角对边尺寸和实物一致，做装配工艺模拟时可以直接匹配对应的扳手工具，验证装配操作的可行性。
