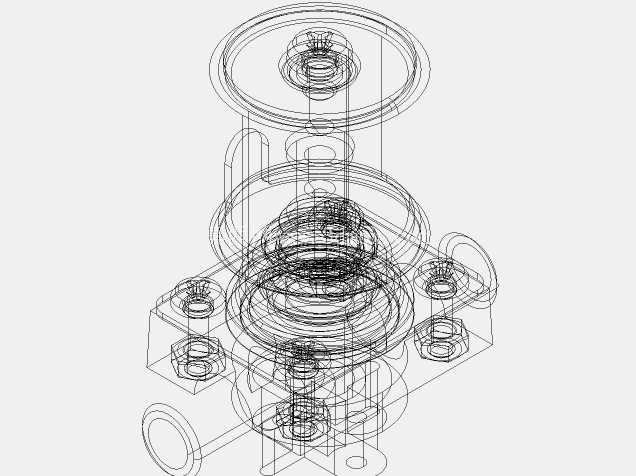

该直动式电磁阀的三维结构围绕低压小通径流体通断场景搭建,整体采用下部集成安装基座、中部阀腔密封组件、上部电磁驱动线圈的分层布局,所有配合面、流道开孔、安装孔位均按实际装配逻辑完成实体建模,线框视图可清晰呈现内部叠层零件的嵌套关系。
从现场使用维度看,这类阀件常见于小型净水设备出水支路、台式商用饮水机控水回路、小型空压机气动控制支路、实验室低压气路通断工位,适配空气、洁净清水两类低粘度介质,额定工作压力覆盖0至0.06kgf/cm2区间,依靠线圈通电产生的电磁吸力直接驱动阀芯完成启闭,无需依赖管路压差辅助动作,即便在零压、负压工况下也能可靠完成通路切换,不会出现压差不足导致阀芯无法开启的问题。
结构设计层面,下部基座采用方块式集成布局,四个角位预留贯通安装孔,可直接通过螺栓固定在设备钣金安装面或集成阀岛板上,基座侧向开设流体进出接口,接口轴线与安装底面平行,接管时无需在阀件正下方预留操作空间,适配设备内部紧凑排布的管路走向。基座上端面加工环形密封槽,内置平面密封垫,与中部阀腔壳体贴合后可杜绝介质沿结合面外漏;阀腔内部设置阀芯导向柱,导向段与阀芯内孔采用小间隙滑配,既保证阀芯上下动作时无径向偏摆,又避免间隙过大导致介质内泄量超标。上部电磁驱动部分包含线圈骨架、漆包线绕组、静铁芯、动铁芯以及复位弹簧,线圈通电后静铁芯磁化产生轴向吸力,拉动动铁芯带动阀芯抬起,打通阀座处的密封截流面;线圈断电后电磁吸力消失,复位弹簧推动阀芯下压,密封胶垫完全贴合阀座截流口,快速切断介质通路。
安装边界方面,基座的方形轮廓决定了阀件在安装面上的投影占用范围,四个安装孔的孔距、孔径均按通用小型电磁阀安装规范设定,可直接替换同规格常规二位二通直动阀;上部线圈组件的外径大于下部基座宽度,布局时需在线圈周向预留至少手指宽度的散热空间,避免被周边线束、塑料件完全包裹导致线圈温升过高。接线端从线圈侧部引出,接线时需预留线缆弯折半径,不可强行拉扯引线破坏线圈封装。流道接口的通径与阀座截流口尺寸匹配,选型接管时不可随意扩接远超通径的管路,避免阀件全开时流阻骤增影响管路流量。
建模过程中所有零件的装配约束均贴合实际装配顺序:先将密封胶垫嵌装在阀芯端部,再把阀芯、复位弹簧依次装入阀腔导向孔,随后将阀腔壳体与基座对齐锁付,最后把电磁线圈组件同轴套装在阀腔上部的铁芯外圆,保证动铁芯与静铁芯的同轴度误差控制在允许范围内,避免动作时出现卡滞。模型完整还原了所有倒角、退刀槽、密封槽细节,既可以直接用于设备布局阶段的干涉检查,也能作为同类低压电磁阀结构优化、逆向设计的参考参照,帮助结构工程师快速核对安装尺寸、流道走向与动作行程的匹配关系,减少样机试制阶段的装配干涉、动作卡滞问题。
