三通法兰式工业管路转接阀体结构

这套三通法兰式管路转接构件，主要面向工业流体输送系统里的介质分流、合流与流向切换场景，在化工循环水管路、暖通供热管网、低压蒸汽输送线、水处理工艺管线以及中小型泵站的管段布局中都十分常见。现场施工时，三个通径方向的法兰端面分别对接上游来流管段与两路下游支管，既可以把单路输入的介质均匀分配到两条并行管路，也能将两路不同工况的介质汇总汇入主输送管线，部分工况下还可在侧通接口配套加装盲板、测温测压组件或者排污支路，不用额外在管线上焊接开孔，大幅减少现场动火作业的工作量。

从结构设计思路来看，整体采用等径正交三通的腔体布局，三个接口端全部配置带均匀螺栓孔的圆形法兰盘，法兰密封面预留了标准垫片贴合位，现场装配时只需在两片法兰之间嵌入对应压力等级的密封垫片，穿入螺栓对角预紧后即可实现可靠密封，避免螺纹连接在大管径工况下承压不足、拆装费力的问题。腔体主体做了圆滑过渡的壁厚设计，三个通路交汇的核心区域没有尖锐直角转角，介质流经交汇位置时流道顺畅，能有效降低局部湍流带来的压损，也减少含杂质介质长期冲刷转角位置造成的局部磨损，长期运行时腔体内部不容易出现介质淤积死角。

外形与安装边界方面，三个法兰端的外圆尺寸、螺栓孔中心圆直径、螺栓孔数量与孔径都遵循常规管路法兰的匹配规范，相邻两个法兰端面的轴向间距经过合理排布，现场对接时法兰周向的螺栓安装空间充足，使用普通扭力扳手即可完成所有螺栓的锁紧操作，不会出现相邻法兰的螺栓工位互相干涉、扳手无法就位的情况。腔体外部的加强过渡段在通路交汇处做了壁厚补强，承压能力和两端直管段保持一致，不会在三通交汇位置形成结构强度短板。构件整体的轴向总长度、侧向凸起高度都控制在常规管廊安装的预留空间范围内，吊装就位时可以直接和预制好的管段法兰对位，不需要额外调整管线的支撑跨度。

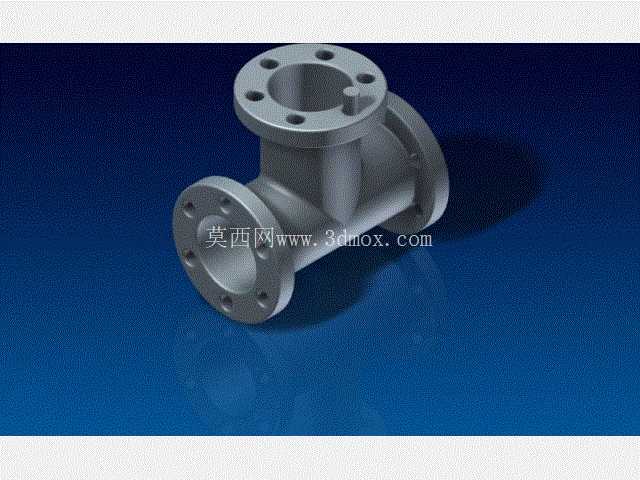

建模过程中完整还原了法兰端面上每一个螺栓通孔的位置与倒角、法兰密封面的加工余量区域、腔体外部的铸造圆角过渡，以及侧方小工艺凸台的结构细节。这类凸台在实际铸件生产时用于工艺排气或者后续加装传感器支座，建模时保留该特征可以直接对接后续的铸造工艺拆分、机加工装夹定位工作：结构工程师做管线布局时，可以直接把该构件导入管路装配体，校验三个方向法兰和相邻管段、阀门、泵体接口的同轴度，提前排查安装间隙；工艺人员编制机加工工序时，可以依据模型里的法兰端面、螺栓孔特征设定车削、钻孔的加工基准；采购选型人员也能通过三维结构快速核对接口通径、法兰压力等级是否和现场管线匹配，避免出现到货构件法兰孔位对不上、通径不匹配的返工问题。

日常运维场景里，这种全法兰连接的三通构件拆装十分便捷，当管路需要改造流向或者更换密封件时，只需松开对应法兰的螺栓即可分离构件，不用切割整条管段。腔体内部的流道设计兼顾了通水、低压蒸汽、洁净工业流体等多种介质的输送需求，圆滑内壁也降低了介质残留造成的腐蚀风险，在长期带压运行的工况下，法兰连接的刚性足以抵消管路常规的水锤冲击与轻微振动，不会出现接口松脱泄漏的问题。
