9针D-Sub连接器外壳结构设计

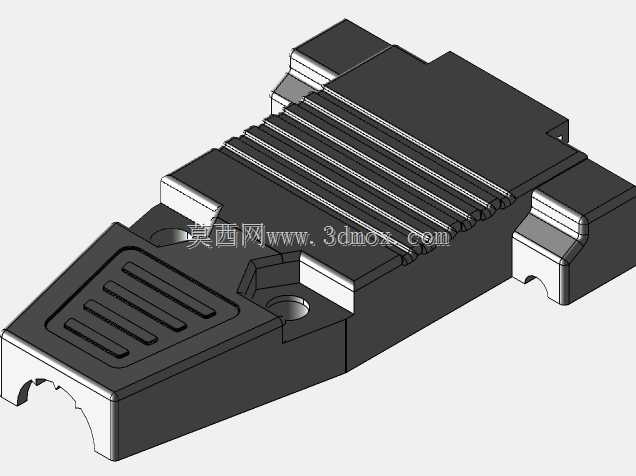

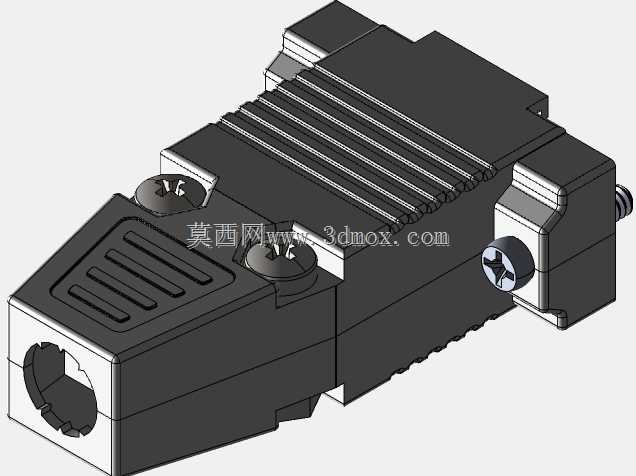

在工业控制、通讯设备、测试仪器的布线连接场景中，D-Sub接口是应用极为广泛的串行通讯连接部件，9针规格的D-Sub接口更是常见于RS232通讯链路、老式工控设备数据端口、部分工业传感器信号传输端口，其外壳作为接口的防护与定位部件，直接决定了接口的插拔寿命、线缆固定强度与现场抗干扰能力。这款9针D-Sub外壳的设计，首先围绕实际装配的公差匹配展开，由于公开的官方图纸存在部分尺寸缺失，设计过程中参考了量产实物的实测尺寸，对插合面的卡扣定位槽、线缆出线口的压合筋位做了适配调整，避免出现装配后上下壳错位、螺丝孔位不对中的问题。外壳主体采用上下对合的分体式结构，侧面预留的卡扣位可以在螺丝锁附前实现预固定，方便产线装配时先定位再打螺丝，提升组装效率；表面的多道平行散热筋并非装饰结构，一方面可以增加壳体的结构刚性，减少注塑成型后的翘曲变形，另一方面在高密度布线的机柜内部，能增加外壳与空气的接触面积，辅助接口处因为长时间通电产生的微量热量散出。安装边界上，外壳插合端的轮廓完全匹配标准9针D-Sub公头/母头的金属屏蔽罩尺寸，不会出现插合时与设备面板开口干涉的情况，出线端的内孔尺寸适配常规6mm外径的屏蔽通讯线，内部预留的扎带固定位可以将线缆抗拉层压紧在壳体内，避免现场布线拉扯时直接将线芯从焊针处扯断。外壳上的手指按压区域做了内凹的防滑槽设计，插拔时操作人员可以稳稳捏住壳体发力，不会因为手滑导致接口插歪、针脚弯折的问题，两侧的固定耳位预留了标准的面板安装螺丝孔，既可以做线缆端的自由插头外壳，也可以适配面板安装式的D-Sub接口做固定防护壳。设计时还特意对壳体内部的限位筋做了高度优化，确保金属屏蔽罩装入后不会出现径向窜动，焊针位置与壳体开口的同轴度控制在合理范围内，插合时不会出现针脚偏斜顶弯的情况，同时壳体边缘做了0.2mm的圆角过渡，避免注塑飞边划伤操作人员手部，也减少了线缆外皮被锐边割破的风险。在实际设备选型应用中，这类外壳既可以用于全新设备的接口配件生产，也可以作为维修替换件，用于老旧工控设备损坏的D-Sub接口外壳更换，不需要重新开模就能快速适配现有标准9针D-Sub接插件，大幅降低维修与小批量试制的配件成本。
