SF250型工程管网鞍座结构设计

该鞍座主要用于大口径工程管网中的侧向支管引出场景，常见于市政给排水、工业循环水、厂区工艺管线以及低压流体输送系统。当主管道通径达到250毫米时，直接在管壁开孔并连接小口径支管，往往会面临局部刚度不足、密封面受力不均、焊接变形难控制等问题。该结构以夹持方式固定在主管外部，通过鞍形贴合面把支管载荷分散到较大的管壁区域，再经前端法兰完成与50毫米出口管路或阀件的对接，适合在不切断主管、不大范围拆卸管线的情况下完成分支接口布置。

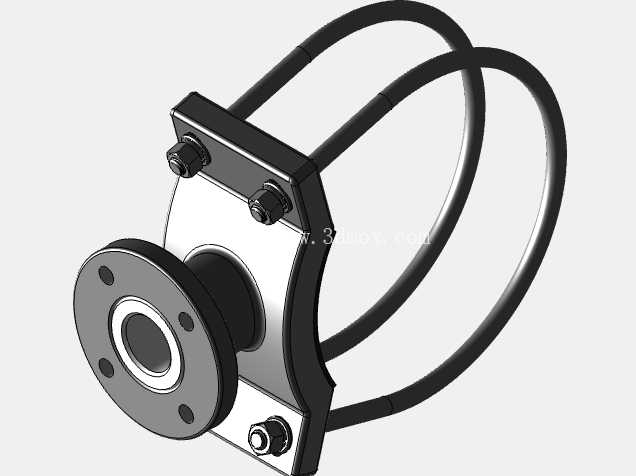

从结构组成看，模型主体包含鞍形夹持座、侧向引出法兰、两组U形紧固拉杆、锁紧螺母以及密封安装面。鞍座背部并非简单平板，而是按照主管外圆趋势形成弧形贴合区域，使装配后座体能够稳定骑跨在管道上。前端法兰盘采用圆形端面，均布螺栓孔用于匹配下游法兰，中心通道与支管接口贯通。两侧U形拉杆绕过主管后方，与座体上的安装耳板配合，通过螺母预紧后把整个鞍座压合在管壁上。这种布置避免了单点紧固造成的局部压痕，也让装配、检修和位置调整更直接。

设计思路上，重点并不在于追求复杂外形，而在于处理力流传递和安装边界。主管内压、支管重量、法兰连接弯矩以及管路振动，都会通过出口法兰传递到鞍座。若座体腹板过薄，法兰面在螺栓预紧后容易产生偏转；若贴合弧面与主管曲率不一致，预紧力会集中在少数接触线上，长期运行后可能出现松动或微渗漏。因此，座体在法兰根部设置了加厚过渡区，腹板与耳板之间保留连续承载截面，使法兰载荷能够向两侧夹持点扩散。U形拉杆选用圆钢弯制形式，绕过管道后形成环抱约束，既能提供足够的预紧行程，也便于适应管道外径公差和防腐层厚度。

尺寸边界方面，该件对应主管道通径250毫米，法兰出口直径为50毫米。建模时需要同时控制三条几何关系：其一，鞍形内弧面应与主管外径保持匹配，贴合宽度不宜过窄，否则会降低摩擦约束能力；其二，法兰端面相对主管轴线的位置和角度要满足支管走向要求，中心通道与主管开孔区域应准确对齐；其三，U形拉杆的弯曲半径、螺纹段长度和螺母压紧空间必须留出操作余量，避免现场扳手无法进入或螺纹啮合不足。法兰盘上的螺栓孔分布圆、孔径和密封面宽度，应按所连接的50毫米管路元件统一校核。

在实际选型中，这类鞍座通常用于压力等级不高、但要求现场改造便利的管线。与传统焊接支管台相比，夹持式结构对主管表面处理要求更明确，安装时需要清理接触区域，确认弧面贴合、拉杆对称受力以及螺母交替拧紧。若介质存在明显脉动或温度变化，还应结合管道支架、补偿器和防松措施综合评估。三维建模时，不能只把它当作普通法兰件处理，而应建立主管、鞍座、拉杆、螺母和下游法兰的装配关系，检查开孔边缘与通道是否干涉、拉杆在拧紧过程中是否与座体棱角冲突、法兰螺栓是否具有拆装空间。

从细节表达上，模型保留了法兰螺栓孔、U形拉杆、六角螺母和鞍形背板等特征，能够用于结构评审、安装演示和加工出图。腹板上的加强过渡体现了承载路径，外露紧固件则提示现场需要预留装配空间。对于工程设计人员而言，该结构的价值在于把分支连接、管壁保护和现场可安装性整合到同一组件中；对于建模人员而言，关键是准确表达弧形贴合面、法兰接口和环抱紧固系统之间的空间关系，而不是单独追求零件外观。
