弧形折返钢制螺旋楼梯结构设计

这套弧形折返楼梯结构主要面向狭小竖向交通空间的布置需求，常见于工业厂房夹层、设备检修平台、仓储阁楼、商业空间局部挑空区域以及户外钢制构筑物旁。与直跑楼梯相比，它通过连续弯曲的梯段把上升路径压缩在较小的平面范围内，同时保留单侧连续护栏，人员上下时能够顺着弧线自然转向，不需要在中间设置宽大休息平台，对现场占地边界比较友好。

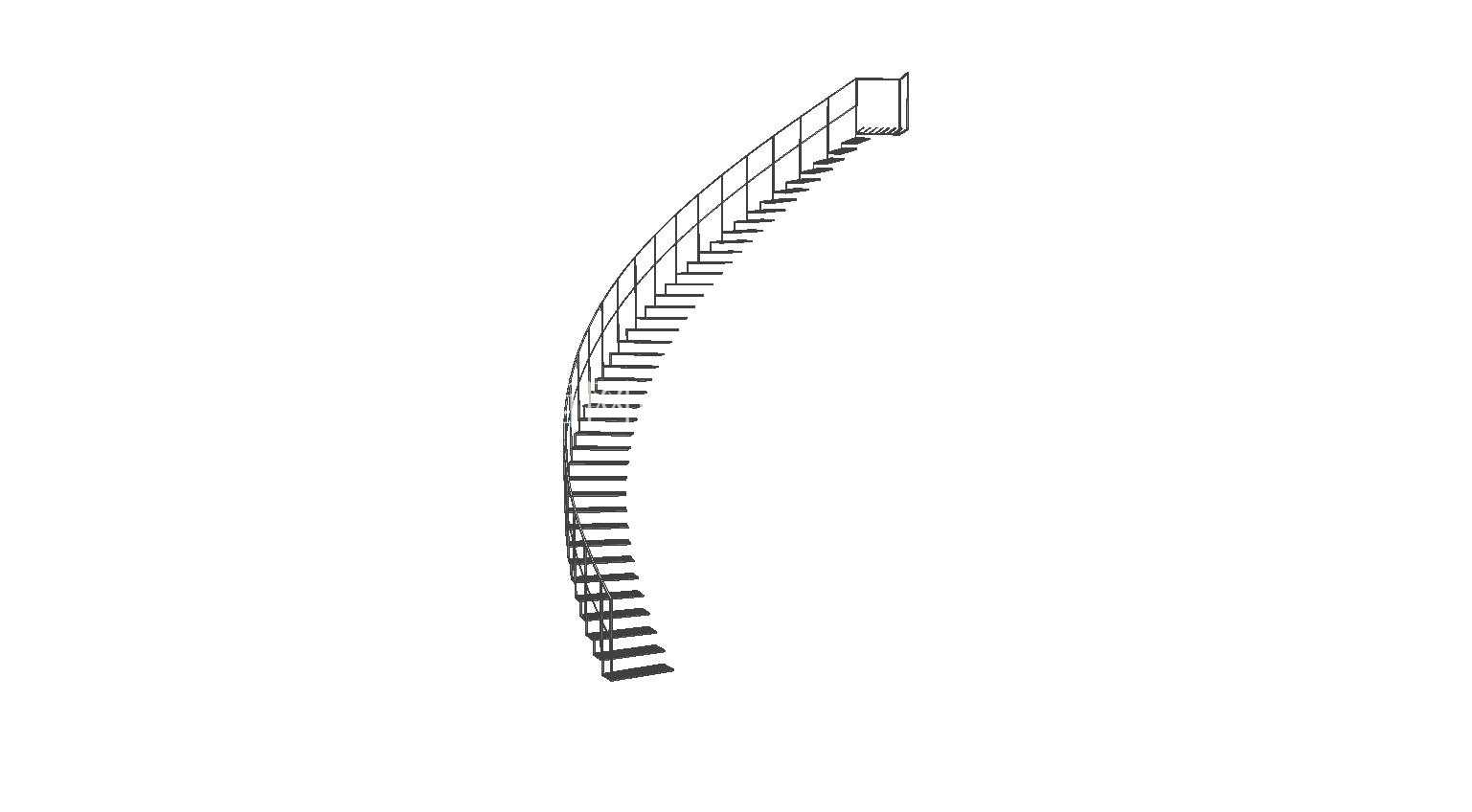

从实际用途看，该构件承担的是楼层或平台之间的人员通行功能，端部设置平直过渡段，可与上层平台边缘、楼板开口或钢结构梁侧进行对接。建模时梯段并非简单围绕固定圆心做规则旋转，而是呈现一段带曲率变化的弧形爬升路径：下部梯段较陡地收拢，中段沿弧线展开，上部逐渐接平，末端形成短直段，便于和平台标高衔接。这种处理方式更贴近现场安装条件，避免纯几何螺旋梯在出入口处踏步方向与平台动线冲突的问题。

踏步采用板式钢制构件的表达思路，每一级踏板沿梯段中心线等高差布置，踏面宽度随弧线位置变化。外侧弧线展开长度较大，内侧相对紧凑，因此在结构校核时需要重点关注内侧有效踏宽和人员落脚区域。模型中踏板之间保持均匀竖向间距，侧板或隐式纵梁沿踏步外缘形成连续承托关系，使荷载能够从踏面传递到两侧支撑边界，再汇入上下连接端。对于工程设计人员来说，这类楼梯不能只看外观曲线，还要把每级踏步的标高、前缘连线、护栏立柱落点和端部连接节点统一起来，否则后期加工会出现踏板角度不一致、护栏无法贴合梯段边线的问题。

护栏沿梯段外侧连续布置，立柱随踏步节奏竖立，顶部扶手形成顺滑空间曲线。扶手不是平面圆弧，而是随梯段升高同时完成弯曲和抬升，属于典型的三维空间曲线构件。实际制作中，扶手可采用圆管弯制，立柱与踏板或侧边梁焊接，栏板区域可根据使用场所补充横杆、钢丝拉索或金属板围护。模型把护栏与梯段的相对位置表达清楚，有利于后续拆分管材下料长度、确定立柱倾斜角度以及核对扶手末端与平台护栏的接驳方式。

外形尺寸方面，整体轮廓由下部起步区、弧形爬升区和上部接入段三部分组成。平面投影上，梯段占据一条弯曲带状区域，外侧边界决定最小安装宽度，内侧边界则关系到结构柱、墙体或设备的避让。竖向边界需要结合楼层净高控制，尤其是上部平直段进入平台开口时，人员头部上方不得与梁底、管线或平台支撑件干涉。若布置在设备区，还应在楼梯外侧预留搬运和检修空间，不能让护栏紧贴阀门、电机或管道法兰。

安装边界上，下端可落在混凝土地坪、钢平台基础或预埋钢板上，上端则通过连接板、螺栓或焊接方式与平台梁连接。由于弧形梯的受力路径带有明显扭转倾向，上下锚固点不能按普通直梯粗略处理，需要保证起步端和末端都有可靠约束。若现场为钢结构平台，可将梯段侧边梁与平台主梁、次梁预留节点对位；若为土建楼面，则需提前核对预埋件位置和楼板开口尺寸。模型中端部短直平台段的价值，就在于为这些连接节点提供较稳定的施工面，使最后一级踏步与上层地面之间的高差和方向更容易控制。

设计思路上，该结构强调空间利用率与通行连续性的平衡。曲线梯段减少了楼梯对平面空间的切割，单侧护栏既减轻视觉遮挡，也能控制构件数量；踏板按统一节奏排列，便于工厂成批切割、钻孔和焊接。深化时可在三维环境中沿梯段中心线提取每块踏板的角度、位置和标高，再输出侧板展开、扶手弯管半径、立柱高度等加工信息。对于需要现场拼装的项目，还可按弧段分段制作，控制单件运输尺寸，到场后通过端部定位板完成拼接。

在建筑设备一体化场景中，这类楼梯往往不是孤立构件，它需要与平台、栏杆、梁柱、楼面开洞和周边管线共同协调。三维模型能够直观暴露弧线外侧净宽、护栏高度、踏步碰头距离以及末端对接方向，帮助结构设计、加工制作和现场安装人员在施工前统一理解构件形态，减少因二维图纸投影重叠造成的误判。
