陶瓷球磨机浆料排料阀组结构

这套阀组结构面向陶瓷球磨机卸料工况，核心任务是把筒体内研磨后的巴博提纳浆料稳定转送到下游储罐或水箱。现场介质含有磨蚀性颗粒，停机后管路内残留物料容易沉降，因此排料端不能只依赖普通直管对接，必须兼顾快速接通、可靠锁紧、拆卸清理和防堵塞。模型把法兰安装座、中心排料管、过滤段、阀板切换机构、操作手柄以及软管接口整合在同一轴线上，结构紧凑，适合布置在磨机出料侧空间受限的位置。

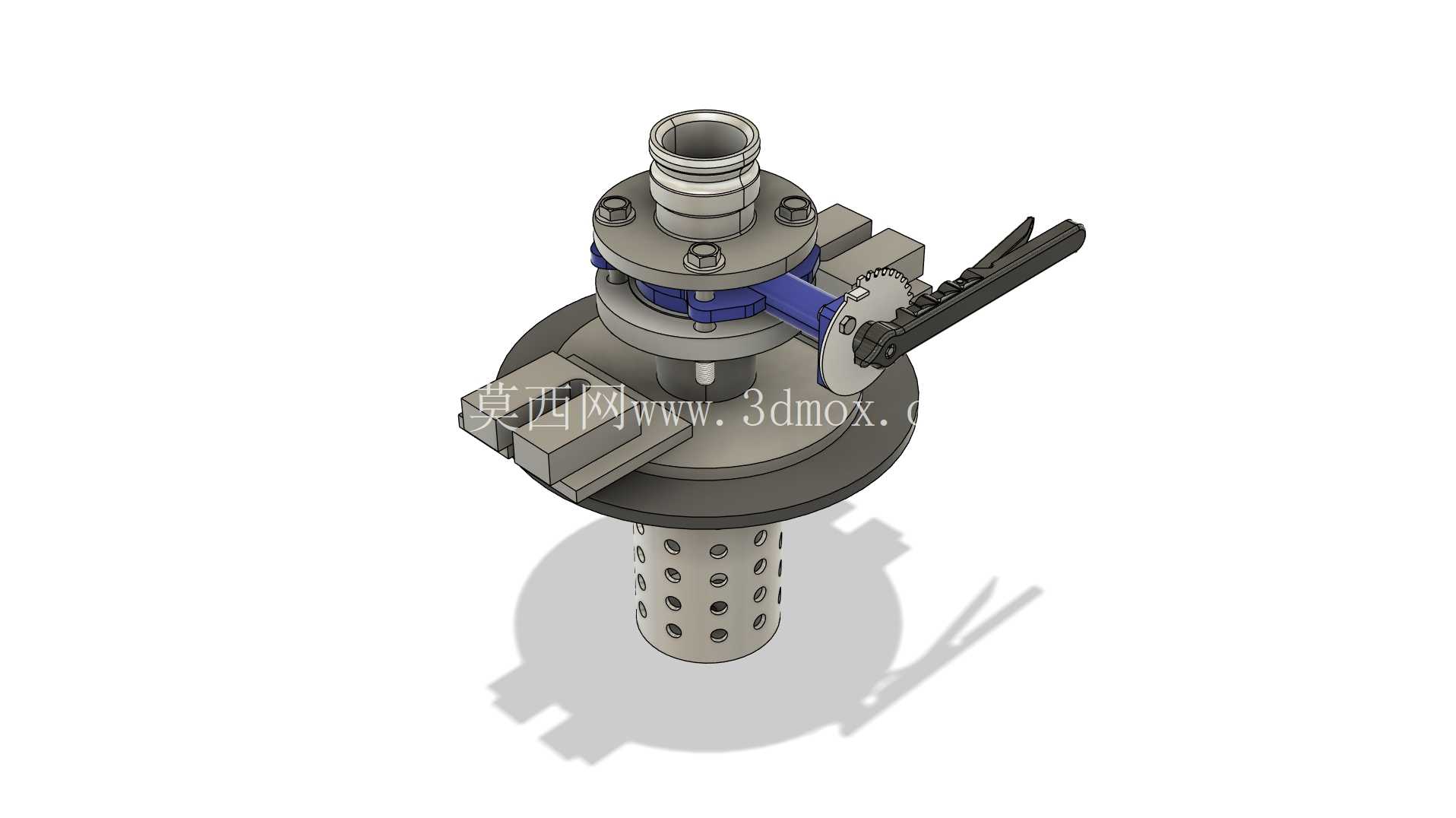

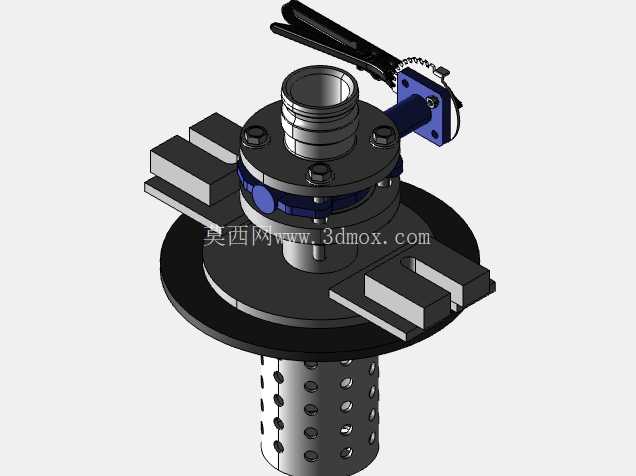

从安装边界看，下部带孔管段用于伸入料浆区域，管壁均布小孔可在排料过程中拦截研磨体和较大结块，减少软管被球体堵塞的风险。上部法兰通过多组紧固件固定在设备接口上，法兰面承担定位与密封作用，周边螺栓分布留出扳手操作空间。中间阀板组件采用手柄驱动，凸轮锁结构在开合位置提供明确的机械约束，避免运行中因振动产生松脱。侧向手柄长度按照人工操作力矩设计，握持端远离高温和喷溅区域，操作人员在检修通道内即可完成切换。

出料口采用三英寸柔性软管连接，端部配置F型凸轮锁快速接头。该接头的优势在于装配时不需要逐颗螺栓对中，压下凸轮手柄即可形成锁紧，拆卸时同样迅速，适合批次生产后频繁清洗、换色或维护的陶瓷车间。软管本身吸收磨机运行振动和安装偏差，降低刚性管路对接口法兰的附加弯矩；阀组出口的短接尺寸保持平直过渡，避免浆料在台阶处沉积。

设计思路上，模型没有把阀门做成孤立零件，而是围绕“磨机—阀组—软管—储罐”的完整排料链路处理。过滤管段的孔径、开孔密度和插入深度需要结合研磨球直径、浆料黏度与流量确定；孔过小会增加堵塞频率，孔过大则失去拦截作用。阀板密封面位于主要流道附近，关闭时截断料浆，开启时让流道尽量保持全开，减少高黏度流体通过时的局部阻力。顶部接头保留标准软管连接尺寸，便于现场替换不同长度的输送软管。

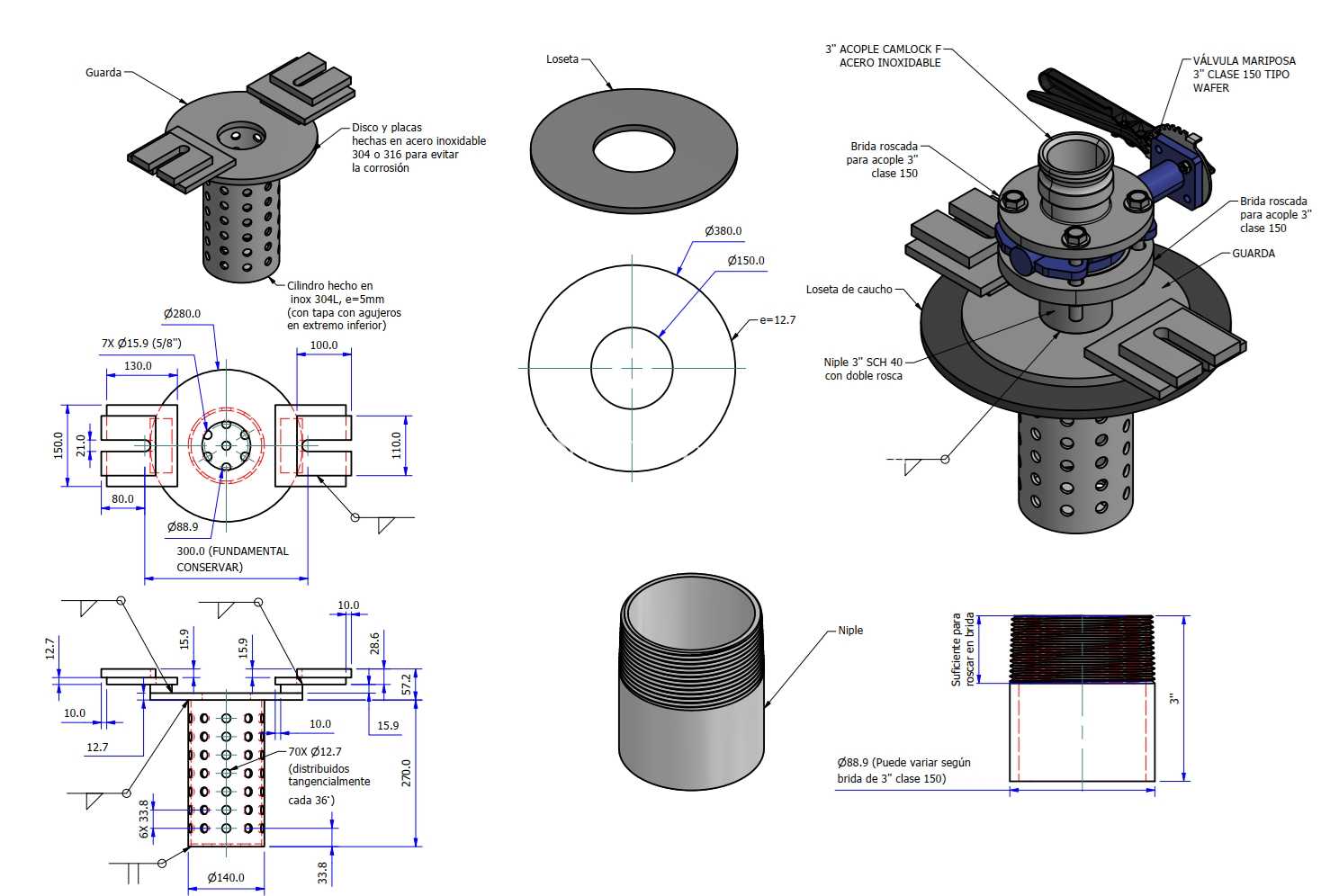

在三维建模时，法兰螺栓、锁紧凸轮、手柄销轴、阀板和密封件均按装配关系建立，运动件与固定件之间保留合理间隙。手柄旋转范围需要与周边机架、检修平台和软管弯曲半径校核，防止全开或全关时与设备碰撞。下部穿孔管与法兰座采用同轴布置，既方便插入安装，也便于整体抽出冲洗。对于结构设计人员，该模型可作为磨料浆体卸料终端的参考：上游考虑磨机出料口尺寸和研磨体拦截，中游考虑阀板截断与操作力矩，下游考虑软管快接、振动补偿和清洗维护。

实际使用中，高黏度浆料在低速流动时容易在死角挂壁，因此流道转折少、内壁连续、拆卸点靠近易堵位置，比单纯追求零件数量少更有意义。凸轮锁接头承担频繁装拆，锁紧件需要有足够磨损余量；穿孔过滤段则属于易检查部位，应能在不放空大量物料的情况下进行外部观察和清理。整体结构把人工操作、密封截断、颗粒过滤和柔性输送合并在一个紧凑阀组中，适用于陶瓷原料研磨后的批量转料，也可为其他含固体颗粒流体的罐底排料装置提供结构借鉴。
