立式常压储液供油罐体结构设计

这套立式储液罐体主要面向中小型液压站、循环冷却系统、试验台供油单元以及车间集中润滑场景，承担工作介质储存、液位缓冲、沉淀杂质和稳定供油压力的作用。罐体采用直立方箱外形布置，相比同容积卧式容器占地更小，适合安装在设备旁侧、机架夹层或生产线端部。现场布置时，罐体底部预留支脚高度，便于排污、检修和管路对接，也能避免地面积水直接接触箱底。

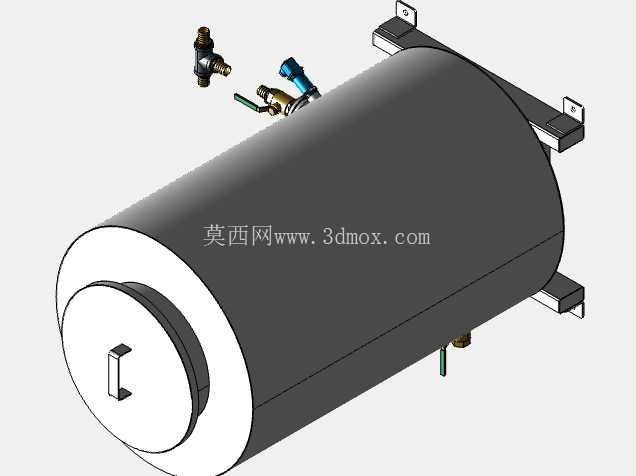

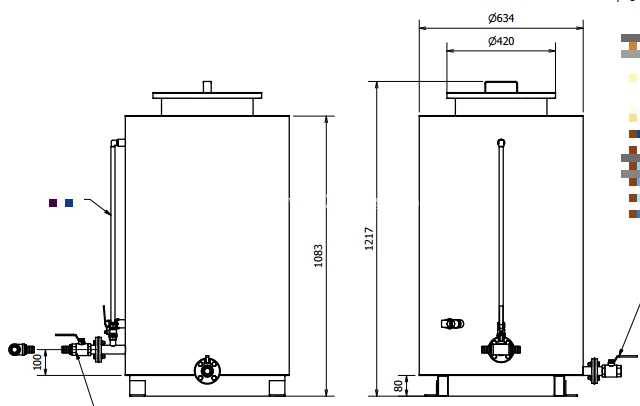

从结构组成看，主体由矩形储液腔、顶部检修盖、侧面进出油管路、底部排污接口、液位检测元件和外部阀组构成。顶部圆形法兰盖区域给出外径约634mm、内接安装范围约420mm的边界，可用于布置清洗口、呼吸装置或加注组件。顶盖通过法兰连接，既保证日常维护时能够进入箱体清理沉积物，也便于内部隔板、吸油区和回油区的检查。罐体总高方向约1217mm，主体有效储液高度约1083mm，底部接口中心线距支撑面约100mm，这些尺寸在三维布局时可直接作为管路避让和基础定位依据。

管路设计围绕实际供油逻辑展开。侧下部设置主接口并连接阀门、接头和外接管路，方便与泵组或循环系统对接；低位排污口用于停机后排放沉淀污物，减少金属颗粒、水分和杂质在箱底积聚。罐内可见竖直布置的液位相关元件，能够反映介质存量，避免泵吸空或溢流。外部阀件靠近操作侧布置，手柄操作空间和扳手拆装空间在模型中均有体现，结构设计没有只追求外观完整，而是考虑了后期维护时的可达性。

建模时将罐体钣金壁、支脚、法兰盖、管接头、球阀、法兰盘和液位元件分别建立，便于在工程中拆分出焊接件、机加工件和标准外购件。箱体外形规则，适合采用钢板焊接成型；边角和支脚位置需要在详图阶段结合板厚、焊接坡口及防腐要求进一步细化。顶部法兰与筒节或盖板的连接位置应保证密封面平整，若用于液压油储存，还需在实际生产中配合密封垫、呼吸帽和防污染措施。

在设备选型层面，这类罐体并不只是简单的容器，而是液压或冷却循环系统中的稳定单元。吸油侧与回油侧若在后续详细设计中增加隔板，可延长介质停留时间，促进气泡分离和污染物沉降；回油入口宜远离泵吸入口，避免刚回流的带气液体直接被吸入。模型当前呈现的外部接口位置，为泵、过滤器、冷却器和管路桥架的协同布置提供了清楚参考。

安装边界方面，罐体四周需要预留阀门操作距离、法兰螺栓拧紧空间以及顶部开盖维护空间。底部支脚应落在平整基础上，并根据满载重量校核支撑强度；侧面接管与外部硬管连接时，建议通过软管或支架吸收振动，避免泵组振动直接传递到箱体。运输和吊装时，重心偏高，需要结合支脚、顶部或侧面临时吊点进行固定，防止直立状态倾覆。

整体结构简洁、接口明确，适合作为通用储液单元在不同设备中复用。三维模型把罐体轮廓、管口方位、阀件姿态和关键高度关系完整表达出来，结构工程师可在此基础上继续补充容积计算、板厚设计、焊接详图、密封选型及管路原理图，从而快速形成可制造、可安装、可维护的供油或储液系统方案。
