工程管网用螺纹鞍座结构设计

这套鞍座结构主要面向工程现场的管线分支改造场景，常见于厂区循环水管网、市政给排水支线、工艺流体输送管线以及老旧管路不停输开孔作业。现场施工时，主管往往已经铺设完成，若直接在管壁焊接支管，不仅需要动火审批，还会带来焊接变形、防腐层破坏和停机风险；采用鞍座包覆式连接，则可以在主管外壁形成一个局部密封的安装基座，再通过中心螺纹接口引出支线，兼顾施工效率与连接可靠性。

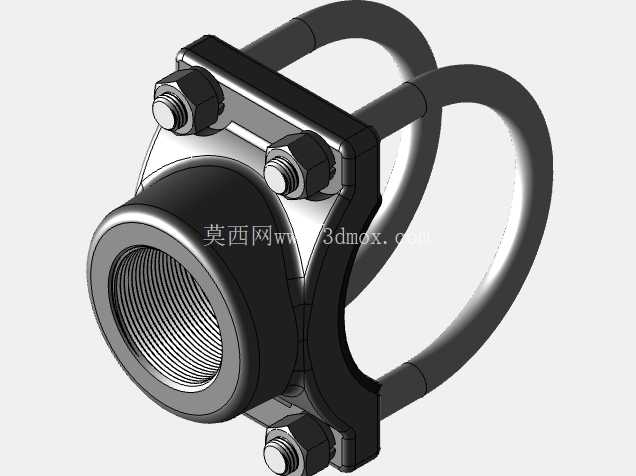

从结构组成看，模型由上下抱合本体、中心内螺纹接口、四组螺栓螺母紧固件以及密封配合面构成。下半部分为弧形抱箍，弧度与主管外圆匹配，安装时骑跨在管壁上；上半部分承载带内螺纹的凸台，中心通道与支管方向一致。两侧伸出的耳板通过四颗螺栓预紧，使上下两部分夹紧主管，夹紧力沿螺栓轴线传递，并在接触区域形成足够的正压力。

设计时首先要处理的是弧形贴合问题。抱箍内弧面不能简单按理论管径绘制，实际钢管存在外径公差、圆度误差和表面防腐层厚度，因此弧面通常取略大于主管外径的包容半径，使接触压力集中在密封带附近，而不是整个弧面虚贴。模型中下部弧形带与上部本体之间的分模面，应保证装配后不会与主管发生干涉，同时让密封件在预紧后产生稳定压缩。

中心凸台采用内螺纹接口，适合直接旋入外螺纹支管、仪表接头或短节。螺纹段长度需要满足啮合牙数要求，过短会导致承压能力不足，过长则增加攻丝难度和装配扭矩。凸台根部与上本体之间设置过渡圆角，以降低分支接口受弯矩时的应力集中；管线振动、温度膨胀或支吊架偏移时，该区域往往是最容易出现裂纹的位置。

四组紧固件布置在凸台两侧，形成近似对称的夹紧回路。螺栓位置不能离密封面过远，否则夹紧力传递路径变长，耳板弯曲变形增大；也不能过于靠近中心凸台，否则会削弱本体壁厚并妨碍扳手空间。模型中螺母支承面做了平整加工面，螺栓穿过耳板通孔后，通过扭矩控制实现均匀预紧。预紧力过小，密封面容易在压力波动下渗漏；预紧力过大，则可能压裂非金属密封件或使铸铁、铸钢本体局部过载。

安装边界方面，这类鞍座需要明确主管外径、支管公称尺寸、中心通道直径、螺栓规格、耳板间距、总宽度、总高度以及扳手操作空间。现场定位时，中心开孔轴线应垂直于主管轴线，偏斜会造成螺纹支管受力方向异常，也会影响密封带圆周压缩量。抱合方向应让两侧螺栓处于便于紧固和后期复检的位置，尤其在管沟、支架密集区或保温层外侧施工时，需要预留螺母旋合和套筒摆动空间。

建模过程中，螺纹接口可按机械制图习惯采用修饰螺纹表达，以控制模型体量；但与制造相关的密封面、螺栓孔位置、弧面半径和铸件壁厚必须保持准确。上部本体壁厚应围绕内螺纹孔和密封区域逐步过渡，避免出现孤立厚大断面；耳板与主体连接处宜采用圆角和加强筋结合的方式，把螺栓拉力转化为本体内部的拉压载荷，而不是让耳板像悬臂梁一样单独承受弯曲。

在管路系统运行时，鞍座不仅承担支管重量，还承受内压产生的拔出力。内压作用在分支通道截面上，会形成把上部接口推离主管的趋势，该载荷最终由四组螺栓和抱箍摩擦力平衡。因此选型时不能只看接口螺纹尺寸，还要校核主管壁厚、密封压力等级、螺栓预紧载荷以及支管附加载荷。若支管上连接阀门或较长管段，应在支线附近增设支吊架，不能让鞍座单独承受过大弯矩。

结构细节上，上下本体的外缘应避免尖角，铸造或锻造毛坯需要考虑拔模斜度和加工余量；密封槽位置要与主管曲面形成连续闭合路径，槽宽和槽深需匹配所选密封圈或平垫片的压缩率。对于钢制管线，接触面防腐处理也很关键，夹紧后若破坏原涂层，应在装配前补充防腐材料，避免缝隙处长期积水腐蚀。

从三维设计角度看，该类零件的价值不在于复杂曲面，而在于配合关系和载荷路径清晰：弧形抱箍解决主管定位，中心螺纹凸台解决分支引出，对称螺栓组解决夹紧密封，加强过渡区解决长期强度。把这些关系在模型中准确表达出来，才能直接服务于管路布置、干涉检查、工装准备和现场安装。
