卧式管壳式换热机组成套结构

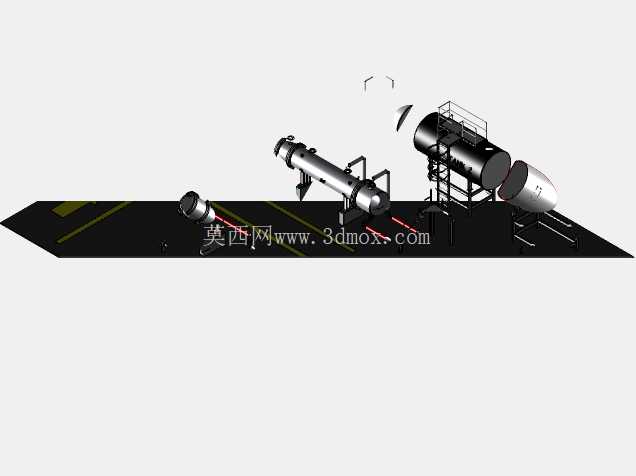

该成套结构以卧式管壳式换热设备为核心，包含长筒形换热主体、端部封头、侧向接管、支承框架、操作平台、爬梯护栏以及配套管阀组件，整体呈现出典型工业热交换系统的布置方式。设备主体采用水平安装姿态，筒体沿厂房地面或设备基础方向延伸，两端通过法兰或封头结构形成封闭承压空间，内部可布置管束、折流板、管板及分程隔板，用于实现两种介质之间的连续热量传递。

从现场应用角度看，这类结构常见于化工、能源、暖通、食品加工及公用工程系统中，可承担液体加热、冷却、冷凝、余热回收等任务。长筒主体适合布置较大换热面积，介质在壳程与管程内形成稳定流动路径；端部可拆卸结构为后期检修、抽芯清洗和密封更换预留条件。模型中筒体旁设置的框架与平台并非单纯装饰，而是为阀门操作、仪表观察、人员巡检和高处维护提供实际支撑。护栏、梯步和平台梁的位置围绕设备操作点展开，避免人员直接踩踏管道或保温层，也使检修通道与设备轮廓保持合理距离。

结构设计时，首先需要确定筒体直径、长度与安装空间之间的关系。卧式设备占地面积较大，长度方向应预留管束抽拉空间，端部封头前方不宜布置固定障碍物；侧向接管与外部管线连接时，应保证法兰操作空间，便于螺栓拆装和对中调整。设备下部支座承担整机重量及充液后的载荷，支座间距需结合筒体挠度、热膨胀和基础承载能力综合确定。若设备运行温度变化明显，还应在支座形式上考虑固定端与滑动端的区别，以减少热应力对筒体和管口的影响。

外形建模上，圆筒、封头、法兰和接管构成主要承压轮廓，外部支架则由型钢焊接框架组成。平台踏板采用格栅化表达，既减轻自重，也便于排污和防滑；护栏立柱沿平台边缘连续布置，转角处保持连接刚性。爬梯倾斜角度、踏步间距和扶手高度均围绕人员上下安全进行布置。管道从筒体不同方位引出，部分管段设置阀门和连接法兰，体现出介质进出、排气、排液或旁路连接的工程需求。

安装边界方面，设备底部需要与混凝土基础或钢结构梁位对应，地脚板位置应避开管道低点和检修区域。筒体周围应保留保温层厚度空间，尤其是高温或低温工况下，外部管线、平台立柱与筒体表面不能按零间隙处理。侧向阀门操作高度应控制在人员可触及范围内，高位仪表则可通过平台读取。相邻设备之间的通道不仅要满足通行，还要考虑管壳式换热器抽芯维护时的吊装半径和叉车或吊装设备进入路径。

从三维结构表达来看，该模型将承压壳体、外部钢构、管路附件和安全设施组合在同一场景中，能够直观反映设备从单体到成套布置的关系。筒体上的接管方位、封头开合方向、支架承载位置以及平台与管线的干涉关系，都可以在建模阶段进行检查。对于结构设计人员而言，此类模型可用于校核管口高度、维修空间、支撑跨距和人员操作路径；对于设备选型人员，则可通过整体外形判断其在厂房、橇装底座或管廊附近的布置可行性。

整套设计强调功能与空间的协调：换热筒体负责核心工艺过程，外部框架负责承载与到达，管路附件负责介质连接与控制，平台护栏负责运行维护安全。各部分围绕卧式筒体展开，既保留压力容器的紧凑轮廓，又兼顾现场安装、操作和检修所需的开放空间。
