壳管式单程换热设备三维结构设计

　　在化工、暖通、能源动力、食品加工等诸多工业场景中，换热环节是保障工艺温度稳定、实现余热回收、提升系统能效的核心工序，壳管式单程换热器作为换热设备里应用范围极广的一类结构，其三维模型的搭建精度直接影响后续管路匹配、安装校核、工艺仿真的可靠性。这款壳管式单程换热结构的设计，首先围绕单程流体的流路特性展开，管程流体从一端管箱进入后，径直穿过管束区域从另一端管箱流出，无折返流路，因此管程的流体阻力相对较低，适合大流量、低压降要求的换热工况，比如暖通系统的冷水换热、化工流程里的低压流体预热场景都能适配。

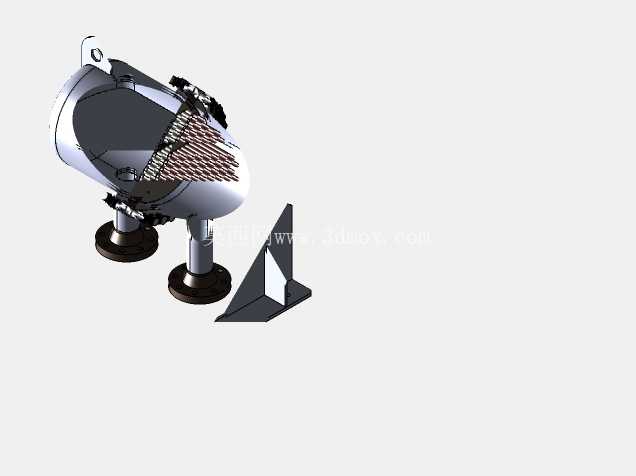

　　从结构组成来看，模型完整还原了壳体、管板、换热管束、两端管箱、安装支座、接管接口的全部细节，壳体采用承压圆筒结构，两端通过法兰与管箱连接，管板与壳体、换热管的连接位置做了贴合实际工艺的结构处理，换热管束采用规则排布方式，保证壳程流体横向冲刷管束时的传热效率，同时避免出现过大的流动死区。设计过程中，首先确定了安装边界的约束条件：底部的两个鞍式支座是主要承重结构，支座的安装孔位间距、支座高度都做了符合工程常规的尺寸设定，能够直接匹配常规工业管廊、设备平台的安装基础，侧面的三角支撑结构是针对特定安装场景的辅助固定结构，可根据实际安装环境选择是否配置，避免设备运行过程中因流体脉动产生的振动位移。

　　接管接口的位置分别设置在两端管箱的端部以及壳体的上下侧，管程接口与壳程接口的通径做了差异化设计，匹配管程、壳程不同的流体流量需求，接口处的法兰结构也做了标准化还原，方便后续对接管路时直接匹配标准法兰件，不需要二次调整接口尺寸。从功能特性上看，单程结构的设计让管程流体的流速更容易控制，不会出现多程结构里的流道折返导致的流速不均问题，对于含有少量固体颗粒的流体工况，单程流道也不容易出现颗粒沉积堵塞管束的情况，后期维护清洗管束时，拆开两端管箱即可直接对每根换热管进行通洗，维护便利性优于多程折流结构。

　　建模过程中对管束与管板的连接位置做了细节处理，还原了换热管伸出管板的焊接余量结构，壳体上的接管补强结构也做了简化但符合工程逻辑的呈现，不会因为过度简化导致后续做有限元应力分析时出现结构缺失的问题。外形尺寸方面，整体结构的长径比控制在常规壳管式换热器的合理区间内，既保证了足够的换热面积，又不会因为设备过长导致安装时的空间占用超出常规车间、设备间的预留尺寸，设备的最高点、最宽点都做了尺寸校核，能够满足常规厂房门、设备吊装通道的通行要求。在实际选型参考中，这类单程壳管结构的换热系数虽然略低于带折流板的多程结构，但凭借低压降、不易堵、易维护的特点，在暖通空调的水-水换热、污水处理过程中的余热回收、食品行业的流体预热杀菌前置工序里都有大量应用，模型的结构细节还原度足够支撑设计人员做安装干涉检查、管路走向排布、设备布局规划等前期设计工作，不需要再对核心结构做二次补全建模，能够直接导入装配环境做整体系统的匹配验证。
