环形多旋翼涵道结构组件三维设计

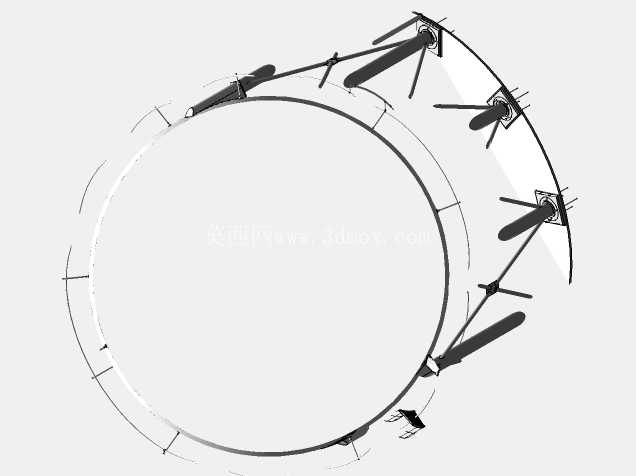

这套环形多旋翼结构的设计，最初是针对狭小空间内巡检作业的特殊需求展开的，常规多旋翼飞行器的外伸桨叶在管道、建筑夹层这类受限空间内作业时，很容易剐蹭管壁或障碍物，轻则导致桨叶损毁、飞行姿态失稳，重则直接炸机坠落，造成设备损失甚至作业中断。设计初期最先敲定的就是环形闭合机架的整体构型，区别于传统多旋翼的中心板加外伸机臂的布局，整个机架以闭合环形作为主承力结构，所有旋翼单元都沿环体内侧均匀排布，桨叶的旋转范围完全处于环形结构的外轮廓边界以内，从物理层面避免了桨叶直接接触外部障碍物的可能，哪怕在飞行过程中环形架碰到管壁或者墙面，也不会直接损伤桨叶，能维持基本的飞行姿态稳定。

从结构受力的角度来看，环形主架采用变截面的薄壁构型，在旋翼安装座的位置做了局部加厚和筋位补强，因为旋翼运转时产生的振动和升力载荷都会直接传递到安装点位，局部加厚的结构能避免长期交变载荷下出现连接位疲劳开裂的问题。每个旋翼单元都通过独立的倾斜支架固定在环架上，支架的倾斜角度经过反复迭代调整，既保证所有旋翼的拉力合力线能穿过整机的重心位置，避免姿态控制时出现额外的力矩耦合，又能让相邻旋翼的下洗气流不会产生过度的干扰，降低气动效率的损失。和常规的平面排布多旋翼不同，这套结构的旋翼带有固定的倾斜角，在偏航控制时不需要依赖旋翼转速差带来的反扭矩差，响应速度更快，在狭小空间内做微调动作时的操控精度更高。

在安装边界的设计上，整个环形结构的外径控制在适配常规工业管道巡检的尺寸区间，环体的截面宽度预留了足够的走线空间，所有旋翼的电调、供电线路都可以埋在环体的中空腔体内，不会出现线路外露被剐蹭的问题。环体上预留的快拆接口，能在单个旋翼单元出现故障时快速更换，不需要拆解整个机架，降低现场维护的难度。中心区域的预留安装位，可以根据不同的作业需求搭载视觉检测模块、气体检测传感器或者小型采样装置，安装位的接口采用通用的快装结构，不需要额外定制转接件就能适配市面上多数的小型巡检作业载荷。

设计过程中也充分考虑了不同工况下的适配性，比如在高湿或者有腐蚀性气体的管道内作业时，环形架的表面可以做对应的防腐涂层处理，旋翼支架的连接位预留了密封槽，能避免水汽或者腐蚀性介质进入连接缝隙造成结构腐蚀。旋翼的安装座设计了可调的限位结构，在需要调整拉力角度的时候，可以通过微调支架的固定角度来适配不同重量的载荷，不需要重新制作整个支架零件，降低改型的成本。另外整个环形结构做了动平衡的适配设计，环体上预留了平衡配重的安装槽，在整机装配完成后可以通过添加配重块来调整整个转动相关结构的平衡度，降低飞行时的振动水平，提升搭载的检测设备的成像或者采样稳定性。

从气动设计的细节来看，每个旋翼外侧的环体部分其实也起到了涵道的作用，虽然不是全包裹的涵道结构，但环体的圆弧面能对旋翼的翼尖涡流起到一定的抑制作用，相比完全外露的桨叶，能提升大概一成左右的气动效率，同等电池容量下能获得更长的续航时间。环体的下边缘做了倒角过渡，能减少下洗气流经过环体时产生的紊流，降低气流扰动对飞行姿态的影响。在结构的重量控制上，环形主架在非承力的区域做了轻量化的镂空设计，在保证整体结构强度和刚度的前提下，尽可能降低整机的自重，提升有效载荷的占比，镂空的位置也兼顾了散热需求，旋翼运转时产生的气流可以穿过镂空位带走电调和电机工作产生的热量，避免长时间飞行时出现动力系统过热的问题。
