方形法兰直通式手动三通旋塞阀

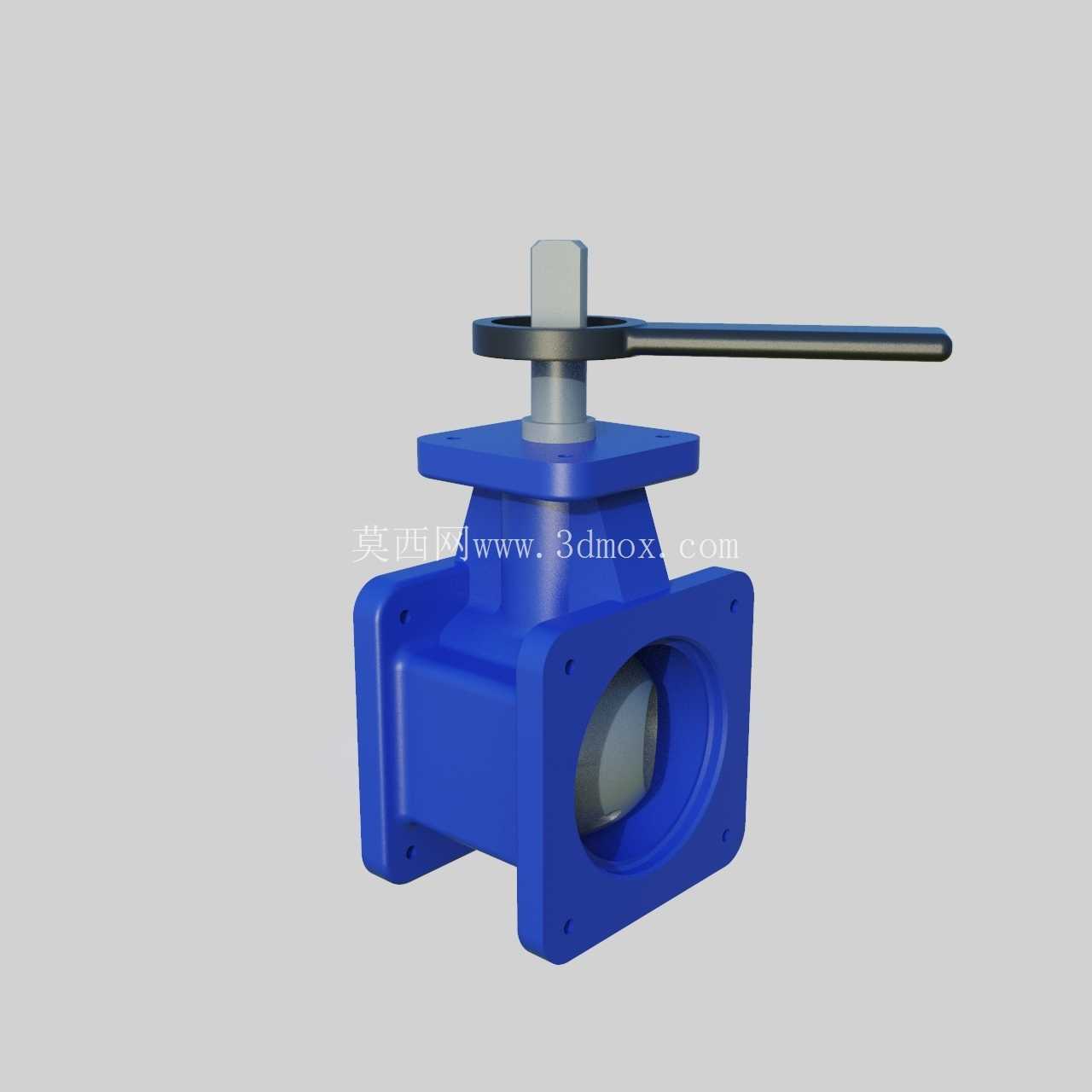

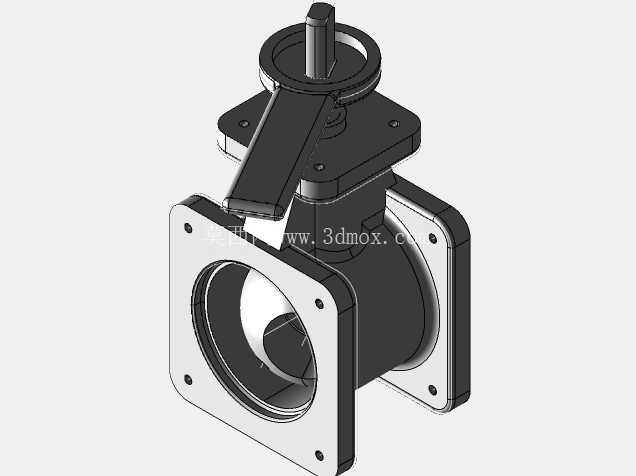

这款方形法兰直通式手动旋塞阀的三维结构，面向中低压流体管路的通断与流向切换场景，常见于小型水处理机组、液压站旁路、化工配料管线以及暖通分配系统中。阀体采用近似方形的铸造壳体，两侧及侧向均设置带螺栓孔的方形法兰接口，相比圆形法兰，方形法兰在紧凑安装空间内更易对位，螺栓排布贴近壳体四角，可将压紧力均匀传递到密封面，降低局部翘曲风险。

从实际用途看，该类阀依靠内部带通孔的锥形或圆柱形旋塞旋转90°左右实现流道开启、关闭或换向。图中手柄处于水平伸展位置，操作者可在管路侧面直接扳动，顶部方榫结构也允许在手柄拆卸后使用扳手应急操作。手柄与阀杆之间设有定位压盖和限位结构，可避免旋塞过度转动，并为填料或密封件提供预紧力。

建模时需要重点处理几个装配边界：其一，阀体三个接口的法兰面应保持明确的中心高关系，直通两端通常同轴，侧向接口按三通流向确定轴线交点；其二，法兰螺栓孔不能只按外观圆点处理，应保留通孔直径、孔边距和节距位置，便于后续在装配中检查螺栓与相邻管件是否干涉；其三，旋塞、阀杆、压盖、手柄属于运动关联件，旋转轴线必须重合，手柄摆动半径要单独标出，防止现场操作时被管道、支架或防护罩阻挡。

外形设计上，蓝色阀体承担承压和流道支撑，内部流道在交汇处形成圆滑过渡，可减少介质转向时的涡流和压损。方形外壳外部带有加强筋式凸台，既提高铸件刚性，也为法兰背面提供厚度补偿。底部和侧面的安装平面可用于定位支座或贴靠管路集成块，但不宜直接将其视为主要承力脚，实际选型仍应以法兰连接和管路支撑为主。

安装边界方面，需同时考虑管道轴向预留长度、法兰螺栓拆装空间以及手柄向上和侧向转动的扇形区域。若阀门布置在两管段之间，阀体长度决定了最小拆装间距；若靠近墙面或设备侧板，手柄末端回转范围应留出手指操作和扳手运动空间。顶部阀杆伸出段要避免与保温层、线缆桥架冲突，压盖周围还应预留密封维护位置。

结构设计思路偏向简单可靠：用较少的零件完成直通和换向控制，流道阻力小，启闭动作迅速，密封副依靠旋塞与阀体锥面贴合。对于含颗粒或易结晶介质，设计时应关注内腔死角和冲洗可能；对于频繁操作工位，则应复核手柄力矩、阀杆支承以及限位面磨损。三维模型中将阀体、旋塞、阀杆、压盖、手柄和紧固件分层表达，能够帮助设计人员在管路布置阶段完成干涉检查、操作空间校核和维护路径确认，也可为工程图投影视图、装配说明及类似阀门改型提供直接参考。
