角式高压截止阀压力计配套结构

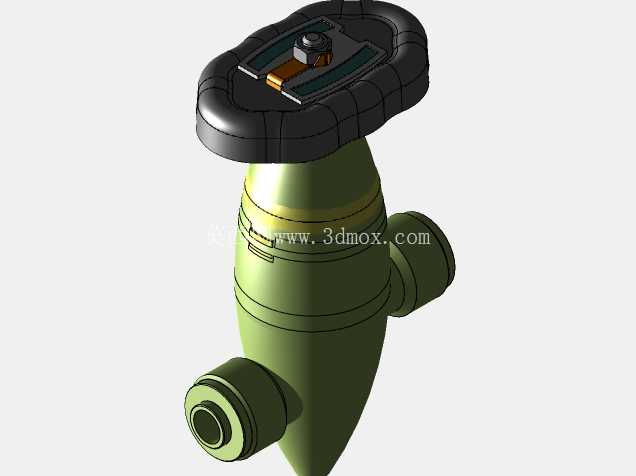

该结构围绕压力测量支路的通断控制展开，阀体采用角式布置，两个水平接管与上部阀杆轴线形成典型的90度流路，适合安装在空间紧凑、管路转向处需要同时完成截流和压力取源的位置。现场使用时，介质从一侧水平接口进入阀腔，经阀瓣启闭区域后从另一侧接口流出，顶部手轮旋转带动阀杆升降，从而改变密封副之间的开度。与直通阀相比，角式结构能够减少一个弯头，在试验台架、液压站、压力容器测试管路和小型工艺管线中，可同时承担流向转折与切断功能。

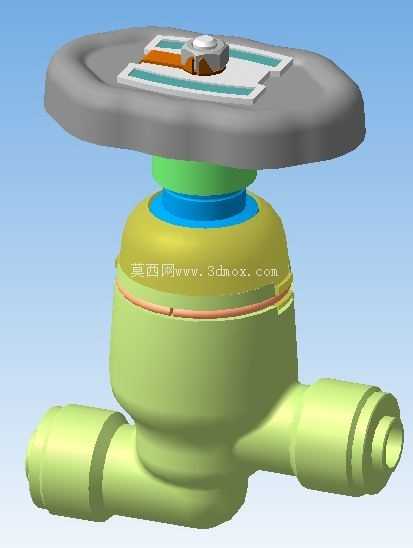

从功能特性看，该阀门面向较高压力等级的小通径工况，阀体下部为厚实的承压腔体，壁厚在流道转折处明显加强，避免角部因介质冲刷和应力集中产生薄弱环节。两侧接管采用阶梯状外轮廓，端部保留插接与压紧配合特征，便于与软管接头、卡套组件或焊接短管进行装配。阀腔中部设置环形分界结构，将下部流道区与上部填料、压盖区隔开，既有利于装配时定位密封件，也能在维护时明确拆装层次。手轮下方依次布置绿色支承段、蓝色压紧段和阀杆连接段，各层直径逐级变化，反映出填料函、阀杆导向和轴向限位的功能分区。

设计思路上，模型没有追求复杂外形，而是把重点放在阀腔承压、密封可靠和操作空间三个方面。手轮采用大直径圆盘形式，边缘宽厚，操作人员在戴手套或使用辅助工具时仍能获得足够扭矩；手轮中心设置螺母状压紧件，用于将手轮与阀杆端部固定，防止旋转过程中松脱。手轮顶面的指示色块可用于标识开闭方向或工位状态，在多组阀门并排布置的测试台上，能够降低误操作概率。阀体上部的圆筒形阀盖区域承担阀杆导向作用，其外径小于手轮回转半径，因此手轮转动时不会与相邻管路发生干涉。

外形尺寸与安装边界需要在三维布置阶段重点校核。水平方向上，两侧接管沿同一轴线向外延伸，接管端部的环形台阶决定了接头推入深度和卡箍位置；管路设计时应在接口外侧预留拆装直线段，不能让弯头或支架紧贴端面，否则后期更换密封件会缺少操作空间。竖直方向上，手轮处于最高位置，其外径大于阀体直径，开启时阀杆还会产生向上的附加行程，因此手轮上方应保留足够净空，避免手轮与设备框架、仪表板或防护罩碰撞。手轮左右两侧也要留出手指握持和旋转空间，尤其在阀门靠近墙板安装时，不能只按阀体静态轮廓判断干涉。

在压力计配套场景中，这类阀门通常位于压力表、压力传感器或试验管路之前，起到隔离、泄压和切换测点的作用。检修仪表时，可先关闭阀门截断上游压力，再对仪表侧进行拆卸；若管路需要排气或微调流量，也可通过手轮小开度控制介质通过能力。阀体内腔转折处的圆角过渡有利于降低局部湍流，小通径条件下虽不可避免存在流阻，但角式布置缩短了管路长度，整体压力损失仍处于可接受范围。

三维建模时，阀体适合先按回转体建立主体，再处理水平流道与垂直阀腔的相交区域；相交线附近应保留真实壁厚，不宜用简单外表面拼接代替内部流道。手轮属于非规则薄壳状零件，建模时要兼顾盘面厚度、外缘翻边和中心轮毂的连接关系，中心固定件、阀杆、压盖和填料段应分层装配，便于后续生成爆炸视图或工程图。两侧接管的台阶直径、端面位置和同轴度需要明确约束，因为这些特征直接影响接头选型和管路装配。

结构校核还应关注操作载荷传递路径。手轮承受的扭矩通过中心连接件传给阀杆，阀杆再将旋转运动转化为轴向启闭力，力最终作用在阀瓣与阀座密封面上。阀盖与阀体连接区域需要承担阀杆轴向反力，因此该处环形结合面不能过度削弱。对于工程应用而言，该模型不仅是单个阀门外观，更体现了小通径高压截流元件在压力测量系统中的布置逻辑：流道转折、密封压紧、手动操作和接口安装在有限空间内被整合为一体，结构层次清晰，适合作为管路阀件设计、仪表安装布局和设备三维选型时的参考结构。
