偏心锥形阀密封环结构设计

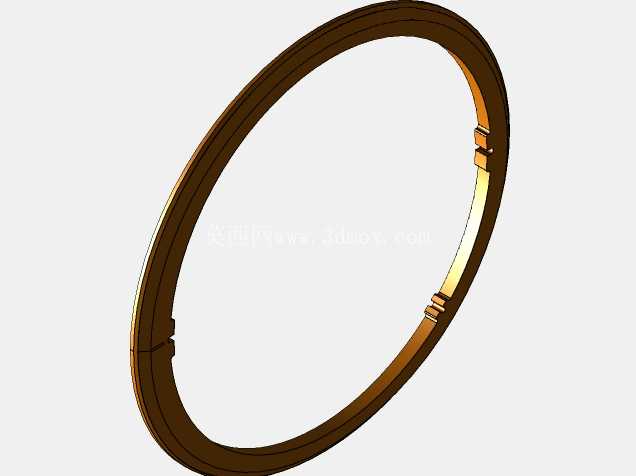

偏心锥形阀密封环是锥形截止阀、偏心半球阀及高温高压管路切断装置中的核心密封元件，其结构合理性直接决定阀门在长期启闭循环中的密封可靠性、磨损补偿能力与运行寿命。该密封环采用非同心锥形轮廓设计，环体整体呈开口弹性环结构，周向分布三处定位卡扣凸台，断面为带锥度的矩形薄壁环，外锥面与阀体内锥座贴合，内锥面与偏心阀芯的球面或锥面形成线接触逐步过渡为面接触的密封副，在阀门关闭过程中，阀芯绕偏心轴旋转下压，密封环受径向挤压力产生微量弹性变形，自动补偿阀芯与阀座之间的同轴度偏差、加工形位公差以及长期运行后密封面的磨损量，避免硬密封结构常见的卡涩、咬死与局部泄漏问题。

从现场应用场景来看，这类偏心锥形密封环大量部署在火电行业锅炉排渣系统、冶金行业高炉煤气输送管路、石化行业重油及含固体颗粒介质管线、市政污水处理厂污泥切断阀以及煤化工灰水系统中，上述工况普遍存在介质含硬质颗粒、启闭频繁、温度波动大、压差高的特点，普通平面软密封环在颗粒冲刷下极易出现密封面划伤、压溃失效，而偏心锥面结构在阀芯开启瞬间即可使密封环与阀芯快速脱离接触，大幅减少启闭过程中密封面之间的摩擦行程，降低颗粒进入密封副的概率，关闭时锥面产生的楔形挤压力又可将附着在密封面上的细小杂质刮除，实现自清洁效果。

设计该密封环时，首先需要匹配阀门的公称通径与公称压力等级，确定环体的中径尺寸、锥面半锥角以及环体轴向宽度：半锥角通常选取6度至15度区间，角度过小会导致楔形增力效果不足、密封比压达不到要求，角度过大则会使启闭扭矩急剧上升、阀芯转动时容易将密封环挤出阀座槽。环体的开口间隙需要根据所选材料的线膨胀系数、工作温度上限以及所需弹性补偿量计算确定，常温装配状态下开口预留0.8至2毫米的收缩余量，保证在最高工作温度下环体受热膨胀后不会出现开口顶死、环体翘曲变形的问题。周向布置的三处定位凸台分别卡入阀座内壁对应的限位槽内，凸台与槽之间保留微小的周向活动间隙，既防止密封环在介质冲刷下随阀芯转动发生周向移位，又允许环体在受压时沿径向自由收缩浮动，避免刚性约束导致的局部应力集中。

安装边界方面，密封环装入阀座预留的环形槽时，槽的底径需要与密封环外径形成间隙配合，槽的轴向深度略小于密封环的轴向厚度，使密封环装入后凸出阀座表面0.3至0.8毫米，保证阀芯关闭时首先接触密封环而非直接撞击金属阀座。环体两侧的端面需要与槽的侧壁保持平行，端面跳动量控制在0.05毫米以内，防止受压后环体偏载造成局部密封比压不足。针对不同工况介质，密封环可选用堆焊硬质合金的不锈钢基体、铜合金或增强柔性石墨材质：含固体颗粒的冲蚀工况优先选用硬度HRC40以上的硬质合金堆焊层，高温腐蚀工况选用带不锈钢护板的柔性石墨环，低温清水工况则可采用锡青铜环以获得更好的贴合延展性。建模过程中需要重点验证锥面的接触轨迹：在阀芯从全开到全关的旋转行程内，密封环锥面的接触线应从环的一侧均匀扫过整个密封带宽，无局部点接触、无干涉卡顿，环体开口处的两个端头需要做圆角过渡，避免应力集中导致开口处断裂失效，同时要校核额定压差下环体的径向变形量，确保变形量处于材料弹性变形区间内，卸载后可完全回弹恢复初始形状，长期运行后仍能保持稳定的密封比压。
